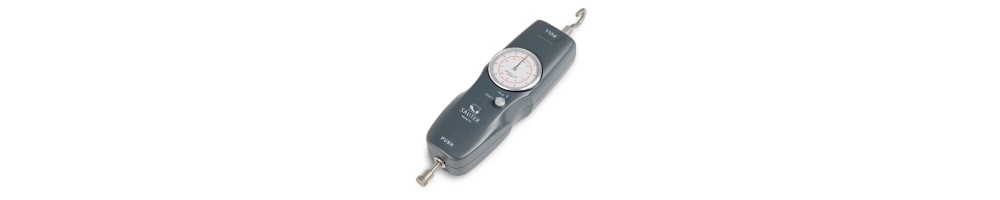

Dinamómetros mecánicos SAUTER FA – Medición de fuerzas de tracción y compresión sin electricidad

Medición mecánica de fuerza – Sencilla, fiable y siempre lista para utilizar

Los dinamómetros mecánicos SAUTER FA son instrumentos analógicos diseñados para medir fuerzas de tracción y compresión sin necesidad de alimentación eléctrica.

Estos medidores de fuerza resultan especialmente prácticos en talleres, departamentos de mantenimiento, laboratorios técnicos, instalaciones industriales y procesos de control de calidad.

Su funcionamiento completamente mecánico permite realizar mediciones directamente, sin depender de baterías, cargadores o conexiones a la red eléctrica.

Sin pilas, sin baterías recargables y sin necesidad de enchufes.

Esta independencia energética constituye la principal ventaja de la serie SAUTER FA y convierte a estos instrumentos en una solución especialmente interesante para inspecciones ocasionales, controles móviles y aplicaciones donde se busca una medición sencilla.

Ya sea para comprobar la fuerza de accionamiento de un interruptor, verificar la resistencia de un resorte o medir el esfuerzo necesario para liberar un mecanismo, los dinamómetros SAUTER FA permiten realizar numerosas pruebas mecánicas sin configuraciones electrónicas.

La fuerza aplicada se muestra directamente mediante una aguja sobre una escala circular graduada.

La función mecánica Peak Hold permite conservar la indicación de la fuerza máxima alcanzada durante una prueba, mientras que el modo Track facilita el seguimiento continuo de la fuerza instantánea.

Con seis capacidades máximas comprendidas entre 10 N y 500 N, la gama SAUTER FA ofrece diferentes opciones para aplicaciones de medición mecánica.

Los accesorios intercambiables para tracción y compresión, junto con la posibilidad de utilizar bancos de ensayo compatibles, amplían sus posibilidades de aplicación.

Para técnicos, ingenieros, responsables de calidad, talleres y centros de formación, SAUTER FA representa una solución práctica y económica para medir fuerzas sin depender de una fuente de energía.

SAUTER FA – Medición de fuerza sencilla, autónoma y sin electricidad.

Principales ventajas de los dinamómetros mecánicos SAUTER FA

• Funcionamiento completamente mecánico: no requieren alimentación eléctrica.

• Sin pilas ni baterías: no necesitan recarga ni conexión a la red.

• Siempre listos para utilizar: ideales para inspecciones móviles y controles ocasionales.

• Medición de tracción y compresión: dos direcciones de fuerza con un mismo instrumento.

• Indicador analógico: lectura directa de la fuerza aplicada.

• Función Peak Hold mecánica: conservación de la fuerza máxima alcanzada.

• Modo Track: seguimiento continuo de la fuerza instantánea.

• Seis capacidades disponibles: desde 10 N hasta 500 N.

• Doble escala graduada: indicación en newtons y unidades basadas en kilogramos.

• Manejo intuitivo: sin software ni menús electrónicos.

• Ajuste mecánico del cero: preparación sencilla antes de cada medición.

• Accesorios intercambiables: adaptación a diferentes pruebas mecánicas.

• Compatibilidad con bancos de ensayo: para aplicaciones más controladas.

• Diseño compacto: práctico para talleres y puestos de inspección.

• Solución económica: especialmente adecuada cuando no se necesita registrar datos digitalmente.

Gama SAUTER FA – Los seis modelos y sus capacidades de medición

La serie SAUTER FA comprende seis dinamómetros mecánicos con diferentes capacidades máximas.

La selección del modelo depende de la fuerza prevista y de la división de escala necesaria para cada aplicación.

SAUTER FA 10 – Medición de pequeñas fuerzas hasta 10 N

El SAUTER FA 10 está diseñado para aplicaciones que requieren medir fuerzas relativamente bajas.

Con una división de escala de 0,05 N, permite observar pequeñas variaciones de fuerza en el indicador analógico.

Puede utilizarse para comprobar resortes ligeros, pequeños interruptores y determinados componentes mecánicos delicados.

SAUTER FA 20 – Dinamómetro analógico hasta 20 N

El SAUTER FA 20 ofrece una capacidad máxima de 20 N y una división de escala de 0,1 N.

Es adecuado para comprobaciones mecánicas básicas, ensayos sobre componentes pequeños y aplicaciones educativas.

SAUTER FA 50 – Dinamómetro mecánico versátil hasta 50 N

Con una capacidad de 50 N y una división de escala de 0,25 N, el SAUTER FA 50 resulta apropiado para diferentes tareas de inspección.

Entre sus aplicaciones se encuentran la medición de fuerzas de accionamiento, la comprobación de resortes y la verificación de mecanismos sencillos.

SAUTER FA 100 – Medición de fuerzas hasta 100 N

El SAUTER FA 100 dispone de una capacidad máxima de 100 N y una división de escala de 0,5 N.

Puede utilizarse para diferentes ensayos de tracción y compresión sobre componentes mecánicos.

SAUTER FA 200 – Inspecciones mecánicas hasta 200 N

El SAUTER FA 200 permite medir fuerzas de hasta 200 N.

Con una división de escala de 1 N, resulta útil en talleres, mantenimiento industrial y determinadas aplicaciones de control de calidad.

SAUTER FA 500 – Medición mecánica hasta 500 N

El SAUTER FA 500 ofrece la mayor capacidad de esta gama.

Con un máximo de 500 N y una división de escala de 2,5 N, es adecuado para ensayos sobre componentes que requieren fuerzas superiores.

Puede utilizarse en determinadas pruebas de extracción, mediciones de compresión y comprobaciones de ensamblajes mecánicos.

Sin alimentación eléctrica – La principal ventaja de SAUTER FA

Un instrumento completamente autónomo

Un dinamómetro mecánico funciona sin energía eléctrica.

Su mecanismo interno transmite la fuerza aplicada a una aguja que se desplaza sobre la escala graduada.

Por tanto, la medición puede realizarse sin pantalla electrónica, baterías ni fuente de alimentación.

Esta sencillez elimina las operaciones de carga y sustitución de pilas.

Disponible inmediatamente para las inspecciones

En muchos talleres, las mediciones de fuerza se realizan únicamente de forma ocasional.

Puede tratarse de una comprobación después de una reparación, una inspección de un componente o una prueba funcional.

Un dinamómetro mecánico puede utilizarse directamente después de efectuar las verificaciones y los ajustes necesarios.

No requiere procedimientos electrónicos de encendido.

Especialmente práctico para trabajos móviles

Las mediciones pueden ser necesarias en diferentes puntos de una instalación industrial.

Un técnico puede necesitar comprobar un mecanismo directamente en una máquina, en un taller o en una línea de montaje.

Gracias a su funcionamiento autónomo, el SAUTER FA puede transportarse y utilizarse sin equipos eléctricos adicionales.

Utilización sin configuraciones complicadas

El manejo del SAUTER FA se basa en unas pocas operaciones esenciales:

• Seleccionar el accesorio adecuado.

• Comprobar el estado del instrumento.

• Ajustar el indicador a cero.

• Seleccionar el modo de medición.

• Aplicar la fuerza en la dirección prevista.

• Leer el resultado en la escala.

Esta sencillez resulta especialmente útil en las inspecciones mecánicas habituales.

Indicador analógico – Lectura directa de la fuerza

Visualización mediante aguja mecánica

Los dinamómetros SAUTER FA incorporan una escala circular graduada.

La fuerza aplicada provoca el desplazamiento de la aguja.

De esta manera, el operador puede observar directamente cómo evoluciona la fuerza.

Cuando la carga aumenta, la aguja se desplaza.

En modo Track, retrocede cuando la fuerza disminuye.

Doble escala graduada

El indicador presenta dos escalas de lectura.

La fuerza puede leerse en newtons (N) y en una escala basada en kilogramos.

El newton es la unidad de fuerza del Sistema Internacional.

La escala basada en kilogramos ofrece una representación práctica de la fuerza correspondiente al peso en condiciones de referencia.

Para informes técnicos deben utilizarse las unidades exigidas por el procedimiento de ensayo.

Ajuste mecánico del cero

Antes de realizar una medición, la aguja puede ajustarse a la posición cero.

Este ajuste evita que una desviación inicial influya en la lectura.

El procedimiento debe seguir las instrucciones del fabricante y considerar la orientación de medición.

Función Peak Hold – Conservación mecánica de la fuerza máxima

Medir la fuerza máxima sin electrónica

En numerosas aplicaciones, el valor máximo de fuerza constituye el resultado principal.

Esto ocurre, por ejemplo, cuando un mecanismo se libera repentinamente o cuando dos componentes se separan.

La función Peak Hold permite conservar mecánicamente la indicación del valor máximo alcanzado.

El operador puede leer el resultado después de finalizar la prueba.

Ejemplo: medición de la fuerza de liberación

Un mecanismo de bloqueo se somete a una fuerza creciente.

Cuando el mecanismo se libera, la carga disminuye.

En modo Peak, el valor máximo alcanzado permanece indicado.

Posteriormente puede compararse con un valor de referencia.

Aplicaciones de Peak Hold

• Medición de fuerzas de extracción.

• Comprobación de fuerzas de liberación.

• Ensayos de desbloqueo.

• Verificación de fuerzas de retención.

• Medición de fuerzas máximas en resortes.

• Control de mecanismos de encaje.

• Ensayos de interruptores mecánicos.

La función Peak Hold no necesita memoria electrónica.

Modo Track – Seguimiento continuo de la fuerza

Visualización de la fuerza instantánea

En modo Track, la aguja sigue la fuerza aplicada en cada momento.

Cuando la carga aumenta, aumenta también el valor indicado.

Cuando la fuerza disminuye, la aguja retrocede.

Este modo permite observar visualmente las variaciones durante la medición.

Aplicaciones habituales

• Ensayos de compresión de resortes.

• Pruebas de extensión de resortes.

• Comprobación de resistencias mecánicas.

• Aplicación progresiva de una fuerza.

• Verificación de mecanismos.

• Control de componentes sometidos a carga.

El modo Track proporciona una lectura inmediata sin necesidad de registrar datos digitalmente.

Medición de fuerzas de tracción con SAUTER FA

Comprobación de fuerzas de tracción y extracción

Las pruebas de tracción consisten en aplicar una fuerza de tiro a un componente.

El dinamómetro puede equiparse con un gancho o accesorio apropiado.

La fuerza aplicada se muestra directamente en el indicador analógico.

Ensayos de resortes de tracción

Los resortes de tracción se utilizan en numerosos mecanismos.

El SAUTER FA permite medir la fuerza necesaria para extender un resorte hasta una posición determinada.

Para obtener resultados comparables, las condiciones de ensayo deben mantenerse constantes.

Medición de fuerzas de extracción

La fuerza necesaria para retirar un elemento de un ensamblaje puede representar un importante criterio de calidad.

Esto se aplica, por ejemplo, a determinadas conexiones mecánicas, componentes insertados a presión y sistemas de retención.

Control de fijaciones mecánicas

Los elementos de fijación pueden someterse a fuerzas de tracción como parte de un procedimiento de inspección.

El montaje debe permitir una aplicación correcta de la fuerza.

Ensayos de clips y conexiones a presión

Los sistemas de encaje son habituales en componentes plásticos.

Medir la fuerza necesaria para separarlos puede ayudar a evaluar su funcionamiento.

Medición de fuerzas de compresión con SAUTER FA

Comprobación de fuerzas de empuje y accionamiento

Durante una prueba de compresión, la fuerza se aplica al dinamómetro mediante un accesorio adecuado.

La geometría del accesorio debe corresponder a las características del componente sometido a ensayo.

Fuerza de accionamiento de pulsadores

Los pulsadores e interruptores mecánicos requieren una determinada fuerza para activarse.

El dinamómetro permite comprobar esa fuerza bajo condiciones definidas.

Ensayos de resortes de compresión

Un resorte de compresión puede comprimirse hasta una posición establecida.

La fuerza correspondiente se lee directamente en el indicador.

El uso de un banco de ensayo puede mejorar la repetibilidad de las mediciones.

Control de componentes mecánicos

Los componentes sometidos a fuerzas de compresión pueden evaluarse mediante un montaje apropiado.

Deben considerarse la superficie de contacto y la dirección de aplicación de la fuerza.

Aplicaciones de los dinamómetros mecánicos SAUTER FA

Talleres y mantenimiento industrial

Los talleres y departamentos de mantenimiento realizan habitualmente comprobaciones mecánicas sencillas.

Los dinamómetros SAUTER FA pueden utilizarse para verificar resortes, medir fuerzas de accionamiento y comprobar mecanismos de bloqueo.

La ausencia de alimentación eléctrica supone una ventaja para las intervenciones ocasionales.

Control de calidad en producción

En la industria, determinadas características funcionales se definen mediante valores de fuerza.

La medición puede contribuir a verificar la conformidad de componentes y ensamblajes.

SAUTER FA es adecuado para inspecciones sencillas y controles por muestreo.

Los resultados pueden documentarse manualmente cuando sea necesario.

Ingeniería mecánica

Los dinamómetros mecánicos pueden utilizarse para comprobar el comportamiento de resortes, elementos de fijación y mecanismos.

Son instrumentos prácticos para determinadas tareas de inspección y mantenimiento.

Industria del plástico

Los componentes plásticos utilizan frecuentemente clips, cierres y sistemas de encaje.

La fuerza necesaria para unirlos o separarlos puede medirse mediante un dispositivo apropiado.

Investigación y desarrollo

Durante el desarrollo de un producto, los ingenieros pueden necesitar comparar las fuerzas de funcionamiento de diferentes prototipos.

Un dinamómetro analógico permite realizar comprobaciones mecánicas básicas.

Formación técnica y profesional

Los dinamómetros mecánicos también resultan interesantes para la enseñanza.

El movimiento de la aguja permite visualizar directamente la relación entre la fuerza aplicada y la medición.

Pueden utilizarse en centros de formación técnica, instituciones educativas y laboratorios didácticos.

SAUTER FA con banco de ensayo manual

Mejorar la repetibilidad de las mediciones

Durante una medición manual, el movimiento del operador y la dirección de la fuerza pueden influir en el resultado.

Un banco de ensayo adecuado permite controlar mejor estos factores.

Ayuda a mantener una dirección de carga más uniforme y a posicionar correctamente la muestra.

Ventajas de un banco de ensayo

• Aplicación más controlada de la fuerza.

• Mejor alineación entre el instrumento y la muestra.

• Reducción de la influencia del operador.

• Condiciones de ensayo más constantes.

• Posicionamiento estable de los componentes.

• Utilización de dispositivos de sujeción adecuados.

Aplicaciones posibles

La combinación de un dinamómetro mecánico y un banco de ensayo compatible puede utilizarse para:

• Ensayos de resortes de tracción.

• Pruebas de resortes de compresión.

• Medición de fuerzas de accionamiento.

• Control de mecanismos de encaje.

• Inspecciones repetitivas de componentes.

• Pruebas mecánicas sencillas.

Antes del montaje es necesario comprobar la compatibilidad mecánica y las cargas permitidas.

La capacidad del banco de ensayo no aumenta la capacidad máxima del dinamómetro.

Accesorios para dinamómetros SAUTER FA

Adaptar el instrumento a diferentes aplicaciones

Las pruebas mecánicas requieren accesorios adecuados a la geometría del componente.

Los dinamómetros SAUTER FA pueden utilizarse con diferentes accesorios intercambiables.

Ganchos de tracción

Los ganchos permiten aplicar fuerzas de tracción.

Son adecuados para determinadas mediciones sobre resortes y pruebas de tiro.

Puntas de compresión

Las puntas de compresión transmiten la fuerza a la superficie del componente.

Según la aplicación, pueden utilizarse diferentes geometrías de contacto.

Varillas de extensión

Una varilla de extensión puede facilitar el acceso al punto de medición.

Debe utilizarse con una alineación correcta y respetando los límites de carga.

Adaptadores mecánicos

Los adaptadores adecuados permiten conectar el dinamómetro a determinados accesorios o dispositivos de ensayo.

La compatibilidad depende del modelo y de las conexiones mecánicas.

Características técnicas de la serie SAUTER FA

Las características exactas, los materiales de la carcasa y los accesorios incluidos deben comprobarse para cada referencia.

Capacidad, división de escala y exactitud – Cómo interpretar las especificaciones

Capacidad máxima

La capacidad máxima indica la fuerza más elevada que puede medirse dentro del rango nominal del instrumento.

Por ejemplo, el SAUTER FA 100 tiene una capacidad máxima de 100 N.

División de escala

La división de escala corresponde al intervalo más pequeño de la escala graduada.

Para el SAUTER FA 100 es de 0,5 N.

Exactitud de medición

El fabricante especifica una exactitud del 1 % de la capacidad máxima.

Para un dinamómetro de 100 N, el 1 % corresponde a 1 N.

Por tanto, una división de escala de 0,5 N no significa que el error máximo esté limitado a 0,5 N.

Elegir la capacidad adecuada

Un instrumento con una capacidad muy superior a las fuerzas que deben medirse puede ofrecer una lectura menos apropiada para cargas pequeñas.

Por ello, es importante seleccionar un modelo adaptado a la aplicación.

Protección mecánica contra sobrecargas

Proteger el mecanismo de medición

La serie SAUTER FA dispone de una protección contra sobrecargas especificada hasta el 150 % de la capacidad máxima.

Esta protección está destinada a reducir el riesgo de daños en caso de sobrecarga accidental.

No representa una ampliación del rango normal de medición.

La capacidad nominal debe respetarse siempre.

Deben evitarse golpes, fuerzas laterales y aplicaciones incorrectas de la carga.

Calibración de dinamómetros mecánicos SAUTER FA

¿Por qué calibrar un dinamómetro mecánico?

Un dinamómetro mecánico sigue siendo un instrumento de medición sujeto a requisitos metrológicos.

Las cargas repetidas, el desgaste mecánico y las condiciones de utilización pueden influir en sus prestaciones.

La calibración consiste en comparar las indicaciones del instrumento con fuerzas de referencia adecuadas.

Las desviaciones observadas pueden documentarse.

Calibración para control de calidad

Cuando los resultados se utilizan para verificar la conformidad de productos, puede ser necesaria una calibración documentada.

Los requisitos dependen de los procedimientos internos y de las normas aplicables.

Frecuencia de calibración

La periodicidad depende, entre otros factores, de:

• Frecuencia de utilización.

• Fuerzas aplicadas.

• Esfuerzos mecánicos.

• Condiciones ambientales.

• Requisitos del sistema de calidad.

• Resultados de calibraciones anteriores.

La disponibilidad de servicios de calibración debe comprobarse según el modelo y la dirección de medición.

Cómo elegir el dinamómetro mecánico SAUTER FA adecuado

1. Determinar la fuerza máxima prevista

Identificar la fuerza más elevada que podría aplicarse durante la prueba.

Considerar también posibles picos.

2. Seleccionar la capacidad apropiada

Elegir un modelo cuyo rango de medición cubra las fuerzas previstas.

También debe considerarse la división de escala.

3. Definir la dirección de medición

Determinar si la aplicación requiere tracción, compresión o ambas.

Esta decisión influye en los accesorios necesarios.

4. Elegir el método de ensayo

Para inspecciones ocasionales puede ser suficiente una medición manual.

Para pruebas repetitivas, un banco de ensayo compatible puede mejorar la uniformidad.

5. Seleccionar los accesorios

Los ganchos, las puntas de compresión y las extensiones deben adaptarse al componente.

6. Comprobar los requisitos metrológicos

Cuando los resultados se utilizan en control de calidad, deben considerarse la exactitud necesaria y los requisitos de calibración.

Preguntas frecuentes sobre los dinamómetros SAUTER FA

¿Un dinamómetro SAUTER FA funciona sin pilas?

Sí. Los dinamómetros SAUTER FA funcionan completamente de forma mecánica y no necesitan pilas, baterías recargables ni alimentación eléctrica.

¿Se pueden medir fuerzas de tracción y compresión?

Sí. Los instrumentos están diseñados para medir fuerzas en ambas direcciones.

¿Qué capacidades están disponibles?

La gama comprende seis modelos desde 10 N hasta 500 N.

¿Cómo se muestra la fuerza?

La fuerza se indica mediante una aguja mecánica sobre una escala circular graduada.

¿Para qué sirve la función Peak Hold?

Permite conservar la indicación de la fuerza máxima alcanzada durante una prueba para leerla posteriormente.

¿Qué significa el modo Track?

El modo Track muestra continuamente la fuerza instantánea aplicada.

¿Se puede ajustar el cero?

Sí. Los dinamómetros disponen de ajuste mecánico del cero.

¿Qué unidades aparecen en la escala?

El indicador presenta escalas en newtons y unidades basadas en kilogramos.

¿Se puede medir la fuerza de un resorte?

Sí. Con accesorios apropiados pueden realizarse mediciones de tracción y compresión sobre resortes.

¿Son adecuados los dinamómetros SAUTER FA para control de calidad?

Sí. Pueden utilizarse para inspecciones mecánicas sencillas y controles por muestreo.

¿Se puede instalar un SAUTER FA en un banco de ensayo?

Sí, siempre que el banco de ensayo sea compatible con el modelo seleccionado.

¿Los resultados se registran digitalmente?

No. SAUTER FA es un instrumento mecánico sin memoria electrónica.

¿Es necesario instalar software?

No. La fuerza se lee directamente en el indicador analógico.

¿Estos instrumentos son adecuados para inspecciones móviles?

Sí. Su diseño compacto y su funcionamiento sin electricidad facilitan las mediciones en diferentes lugares.

¿Qué accesorios pueden utilizarse?

Dependiendo de la aplicación, pueden utilizarse ganchos, puntas de compresión, varillas de extensión y adaptadores compatibles.

¿Cuál es la exactitud de los dinamómetros SAUTER FA?

El fabricante especifica una exactitud del 1 % de la capacidad máxima.

¿Se pueden medir fuerzas pequeñas con un SAUTER FA 500?

Las fuerzas dentro de su rango pueden indicarse. Sin embargo, un modelo de menor capacidad puede ofrecer una división de escala más adecuada para cargas pequeñas.

¿Qué ocurre en caso de sobrecarga?

La serie dispone de protección mecánica contra sobrecargas. Sin embargo, el instrumento no debe utilizarse intencionadamente por encima de su capacidad nominal.

¿Es necesario calibrar un dinamómetro mecánico?

Depende de la aplicación y de los requisitos metrológicos. Puede ser necesaria una calibración periódica para controles de calidad documentados.

¿Cuál es la principal ventaja de un dinamómetro mecánico?

Su completa independencia de la alimentación eléctrica, combinada con una lectura directa de la fuerza y un manejo sencillo.

Comprar dinamómetros mecánicos SAUTER FA en SMI

Los dinamómetros mecánicos SAUTER FA permiten medir de forma sencilla fuerzas de tracción y compresión desde 10 N hasta 500 N.

Gracias a su funcionamiento completamente mecánico, no necesitan pilas, baterías recargables ni conexión a la red eléctrica.

El indicador analógico proporciona una lectura directa de la fuerza, mientras que la función Peak Hold permite conservar el valor máximo alcanzado.

Los diferentes accesorios de medición y la compatibilidad con bancos de ensayo apropiados permiten adaptar los instrumentos a numerosas aplicaciones.

En talleres, ingeniería mecánica, control de calidad industrial, formación técnica o inspecciones móviles, SAUTER FA representa una solución práctica para medir fuerzas sin depender de una fuente de energía.

Descubra los dinamómetros SAUTER FA y seleccione la capacidad más adecuada para sus pruebas de tracción y compresión.

SAUTER FA – Medir la fuerza. Sin electricidad. Sin complicaciones.
