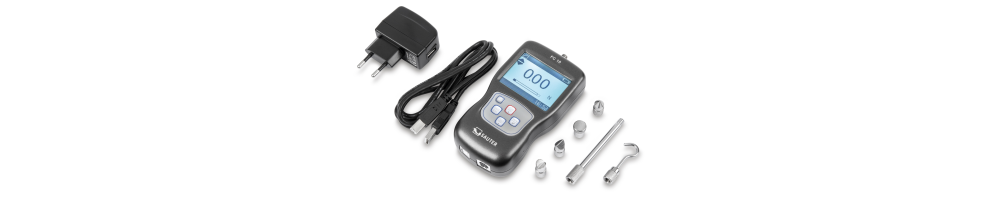

Dinamómetros digitales SAUTER FC – Medición de fuerzas de tracción y compresión con memoria y conexión USB

Medición profesional de fuerza para ensayos industriales y control de calidad

Los dinamómetros digitales SAUTER FC combinan la medición precisa de fuerzas de tracción y compresión con funciones avanzadas para ensayos mecánicos, control de calidad, desarrollo de productos y aplicaciones industriales.

Con una exactitud especificada del 0,3 % del fondo de escala, una frecuencia interna de medición de 1.000 Hz, límites de tolerancia ajustables y una memoria integrada con capacidad para almacenar hasta 500 valores de medición, la serie SAUTER FC está diseñada para profesionales que necesitan algo más que una simple lectura de fuerza.

Estos instrumentos permiten medir esfuerzos mecánicos, identificar valores máximos, supervisar límites predefinidos y transferir resultados a equipos compatibles.

Las interfaces USB y RS-232 amplían las posibilidades de documentación y procesamiento de los datos obtenidos durante las pruebas.

Gracias a su robusta carcasa metálica, pantalla iluminada con orientación reversible y batería recargable integrada, los dinamómetros SAUTER FC son adecuados tanto para mediciones manuales como para su utilización con bancos de ensayo compatibles.

La gama comprende cinco modelos con capacidades de medición desde 10 N hasta 1.000 N.

SAUTER FC – Precisión en la medición, control de tolerancias y documentación de resultados en un solo instrumento.

Principales ventajas de los dinamómetros digitales SAUTER FC

• Medición de tracción y compresión: permite medir fuerzas de tiro y empuje.

• Exactitud de medición: 0,3 % del fondo de escala.

• Frecuencia de medición de 1.000 Hz: adquisición rápida de los valores de fuerza.

• Función Peak Hold: retención del valor máximo alcanzado.

• Modo Track: visualización continua de la fuerza instantánea.

• Límites de tolerancia ajustables: configuración de valores mínimos y máximos.

• Señales acústicas y visuales: asistencia durante la supervisión de límites.

• Memoria interna: almacenamiento de hasta 500 valores.

• Interfaz USB: transferencia de datos a una computadora u ordenador.

• Interfaz RS-232: conexión de dispositivos periféricos compatibles.

• Pantalla iluminada y reversible: lectura cómoda en distintas posiciones.

• Carcasa metálica: construcción adecuada para el uso profesional.

• Batería recargable: funcionamiento sin conexión permanente a la red eléctrica.

• Cinco capacidades de medición: desde 10 N hasta 1.000 N.

• Compatibilidad con bancos de ensayo: para pruebas repetitivas y condiciones de medición más controladas.

• Unidades de fuerza seleccionables: N, kgf, ozf y lbf.

Modelos SAUTER FC – Capacidades de medición y resolución

La serie SAUTER FC comprende cinco dinamómetros digitales diseñados para diferentes rangos de fuerza.

SAUTER FC 10 – Medición de fuerzas pequeñas

Con una capacidad máxima de 10 N y una resolución de 0,01 N, el modelo FC 10 resulta adecuado para medir fuerzas mecánicas relativamente pequeñas.

Puede utilizarse para comprobar resortes ligeros, mecanismos de accionamiento y componentes que requieren una lectura detallada de la fuerza.

SAUTER FC 50 – Ensayos de componentes ligeros

El modelo FC 50 ofrece una capacidad de medición de 50 N con una resolución de 0,01 N.

Es adecuado para medir fuerzas de extracción, fuerzas ejercidas por resortes y esfuerzos de accionamiento en pequeños conjuntos mecánicos.

SAUTER FC 100 – Versatilidad para aplicaciones industriales

Con una capacidad de 100 N, el FC 100 ofrece una solución práctica para numerosas aplicaciones en talleres, producción y departamentos de control de calidad.

Puede utilizarse para verificar interruptores, conectores, resortes y diferentes mecanismos.

SAUTER FC 500 – Medición de fuerzas mecánicas más elevadas

El modelo FC 500 permite medir fuerzas de hasta 500 N.

Resulta adecuado para ensayos de tracción y compresión que implican cargas mayores, como las presentes en determinados componentes industriales y conjuntos mecánicos.

SAUTER FC 1K – Medición de fuerzas hasta 1.000 N

El modelo FC 1K alcanza una capacidad máxima de 1.000 N, equivalente a 1 kN.

Es adecuado para aplicaciones que requieren medir fuerzas más elevadas en ingeniería mecánica, fabricación industrial y control de calidad.

¿Cómo seleccionar la capacidad adecuada?

La capacidad máxima no es el único criterio importante.

También deben considerarse la resolución, la exactitud requerida y el intervalo real de fuerzas que se pretende medir.

Para fuerzas relativamente pequeñas, un modelo de menor capacidad puede ofrecer una resolución más apropiada.

Medición digital de fuerzas de tracción y compresión

Ensayos de tracción – Comprobación de fuerzas de extracción y retención

Una medición de tracción consiste en aplicar una fuerza que tiende a separar o extraer un componente.

Con accesorios adecuados, los dinamómetros SAUTER FC permiten realizar mediciones como:

• Fuerzas de extracción de conectores.

• Fuerzas ejercidas por resortes de tracción.

• Fuerzas de retención de uniones mecánicas.

• Fuerzas necesarias para liberar mecanismos de bloqueo.

• Fuerzas de desprendimiento de componentes compatibles.

• Resistencia de conexiones por encaje.

• Esfuerzos de tracción en conjuntos mecánicos.

Cuando un componente se libera repentinamente, la función Peak Hold permite identificar la fuerza máxima alcanzada durante el ensayo.

Ensayos de compresión – Medición de fuerzas de empuje y accionamiento

La medición de compresión consiste en aplicar una fuerza de empuje sobre un componente.

Los dinamómetros SAUTER FC pueden utilizarse para:

• Comprobar resortes de compresión.

• Medir la fuerza de accionamiento de pulsadores.

• Verificar interruptores mecánicos.

• Evaluar la resistencia a la compresión de componentes adecuados.

• Comprobar mecanismos de bloqueo.

• Realizar pruebas funcionales de conjuntos mecánicos.

La selección de una punta de compresión apropiada contribuye a transmitir correctamente la fuerza al componente examinado.

Funciones Track y Peak Hold – Seguimiento de fuerza y medición de valores máximos

Modo Track – Visualización continua de la fuerza

En el modo Track, el dinamómetro SAUTER FC muestra continuamente la fuerza aplicada en cada momento.

Cuando la carga aumenta o disminuye, el valor indicado cambia en consecuencia.

Esta función resulta útil para observar el comportamiento de un componente durante la aplicación progresiva de una carga.

Entre sus aplicaciones habituales se encuentran los ensayos de resortes y la comprobación de resistencias mecánicas.

Función Peak Hold – Captura de la fuerza máxima

En numerosas pruebas industriales, el parámetro más importante es la fuerza máxima alcanzada.

Este valor puede aparecer durante un intervalo muy breve, por ejemplo, cuando un conector se separa o un mecanismo de bloqueo se libera.

La función Peak Hold mantiene disponible el valor máximo registrado.

De esta manera, el operador puede consultar el resultado después de finalizar el evento mecánico.

Aplicaciones habituales de Peak Hold

• Pruebas de extracción de conectores.

• Medición de fuerzas de desbloqueo.

• Comprobación de uniones por encaje.

• Determinación de fuerzas máximas de resortes.

• Control de fuerzas de retención.

• Medición de fuerzas máximas de accionamiento.

Control de tolerancias – Supervisión de límites de fuerza

Configuración de límites inferiores y superiores

Una de las características más interesantes de la serie SAUTER FC es su función integrada de control de tolerancias.

El usuario puede establecer un límite inferior y un límite superior para una determinada aplicación.

Según las especificaciones del fabricante, estos límites pueden configurarse dentro del intervalo comprendido entre el 10 % y el 100 % del fondo de escala del instrumento.

La función puede utilizarse tanto en mediciones de tracción como de compresión.

Señalización acústica y visual

El dinamómetro dispone de señales acústicas y visuales que facilitan la supervisión de los límites establecidos.

Esto permite evaluar las mediciones de forma más cómoda directamente en el puesto de trabajo.

La función resulta especialmente útil en controles repetitivos.

Ejemplo práctico: fuerza de accionamiento de un interruptor

Un interruptor mecánico debe funcionar dentro de un intervalo de fuerza determinado.

Una fuerza demasiado baja podría indicar una resistencia mecánica insuficiente.

Una fuerza excesiva podría dificultar el accionamiento o señalar un problema de montaje.

Con SAUTER FC es posible configurar los límites previstos y supervisar la fuerza durante la prueba.

Aplicaciones del control de tolerancias

• Control de fuerzas de accionamiento.

• Verificación de conectores.

• Ensayos de resortes.

• Comprobación de interruptores mecánicos.

• Inspecciones por muestreo.

• Control de procesos de montaje.

• Pruebas funcionales repetitivas.

La función de control de tolerancias convierte a SAUTER FC en una solución especialmente interesante para los procedimientos de control de calidad industrial.

Frecuencia de medición de 1.000 Hz – Detección de cambios rápidos de fuerza

La serie SAUTER FC dispone de una frecuencia interna de medición de 1.000 Hz.

Esto significa que el sistema adquiere información sobre la fuerza hasta 1.000 veces por segundo.

Esta característica es especialmente importante cuando la carga cambia rápidamente durante un ensayo.

Entre las aplicaciones se encuentran:

• Pruebas de extracción.

• Mecanismos de liberación.

• Conexiones por encaje.

• Picos de fuerza de corta duración.

• Ensayos con variaciones rápidas de carga.

La elevada frecuencia de adquisición contribuye a detectar valores máximos que aparecen durante intervalos muy breves.

Frecuencia de adquisición y velocidad de transferencia de datos

Es importante distinguir entre la frecuencia interna de medición y la velocidad de transmisión de datos a una computadora.

SAUTER FC dispone de una frecuencia interna de 1.000 Hz.

El fabricante también indica una velocidad de transferencia al ordenador de hasta 200 valores de medición por segundo.

Estas especificaciones describen dos funciones diferentes.

La primera se refiere a la adquisición de los valores por parte del instrumento.

La segunda corresponde a la transmisión de los resultados hacia equipos externos compatibles.

Memoria interna – Almacenamiento de hasta 500 valores de medición

Guardar resultados directamente en el dinamómetro

Los dinamómetros SAUTER FC incorporan una memoria interna con capacidad para almacenar hasta 500 valores de medición.

Los resultados pueden conservarse directamente en el instrumento, sin necesidad de mantener una computadora conectada durante cada prueba.

Esta función es especialmente práctica cuando se realizan controles en diferentes puestos de trabajo.

Ventajas de la memoria integrada

• Almacenamiento directo de resultados.

• Realización de varias mediciones consecutivas.

• Apoyo a procedimientos de inspección repetitivos.

• Funcionamiento sin conexión informática permanente.

• Conservación de resultados para su posterior evaluación.

Ejemplo práctico: inspecciones por muestreo en producción

En un departamento de fabricación es necesario comprobar la fuerza de accionamiento de diferentes componentes mecánicos.

El operador realiza una serie de mediciones utilizando un SAUTER FC.

Los resultados pueden almacenarse en la memoria interna.

De esta forma, es posible organizar las inspecciones sin conectar continuamente el instrumento a una computadora.

Interfaces USB y RS-232 – Transferencia y gestión de datos

Interfaz USB para conectar el dinamómetro a una computadora

La serie SAUTER FC incorpora una interfaz USB de serie.

El cable USB correspondiente forma parte del suministro.

Esta conexión permite transferir valores de medición a una computadora u ordenador.

Resulta especialmente útil cuando los resultados deben documentarse o procesarse después de realizar las pruebas.

Dependiendo del software utilizado y de la configuración del sistema, los datos transferidos pueden emplearse para análisis adicionales y elaboración de informes.

Interfaz RS-232 para dispositivos compatibles

SAUTER FC también dispone de una interfaz RS-232.

Esta conexión está prevista especialmente para su utilización con impresoras compatibles.

Proporciona una opción adicional para obtener los resultados de las mediciones.

Antes de conectar equipos externos debe comprobarse su compatibilidad.

Aplicaciones que requieren documentación de resultados

Las interfaces de datos son especialmente útiles para:

• Informes de inspección en producción.

• Documentación de controles por muestreo.

• Evaluación de componentes mecánicos.

• Comparación de mediciones repetidas.

• Ensayos durante el desarrollo de productos.

• Procedimientos de aseguramiento de la calidad.

Las posibilidades concretas de procesamiento informático dependen del software y de los equipos conectados.

Carcasa metálica y pantalla iluminada reversible

Construcción adecuada para entornos profesionales

Los dinamómetros SAUTER FC disponen de una carcasa metálica.

Esta construcción resulta apropiada para el uso profesional habitual en talleres, instalaciones industriales y departamentos de ensayos técnicos.

Pantalla iluminada con orientación reversible

La pantalla iluminada facilita la lectura de los resultados.

La orientación de la visualización puede invertirse para adaptarse a diferentes posiciones de medición.

Esta característica es especialmente práctica cuando el dinamómetro se instala en un banco de ensayo.

Indicador de capacidad utilizada

Un indicador adicional informa sobre la proporción del rango de medición que se está utilizando.

Esto ayuda al operador a supervisar la carga aplicada durante la prueba.

Advertencia acústica y visual de sobrecarga

El instrumento emite señales acústicas y visuales cuando la fuerza supera el 110 % del fondo de escala.

El fabricante también especifica una protección contra sobrecargas de hasta el 150 % del fondo de escala.

Sin embargo, esta protección no significa que pueda ampliarse el rango nominal de medición.

Para obtener mediciones dentro de las especificaciones, la fuerza aplicada debe mantenerse dentro de la capacidad nominal del instrumento.

Batería recargable – Flexibilidad para mediciones en diferentes lugares

Los dinamómetros SAUTER FC incorporan una batería recargable integrada.

Por ello, pueden utilizarse sin una conexión permanente a la red eléctrica.

El fabricante indica una autonomía de hasta 20 horas sin iluminación de pantalla.

El tiempo aproximado de recarga es de cuatro horas.

También están disponibles una función de apagado automático y un modo de funcionamiento continuo.

Estas características resultan útiles para inspecciones móviles, mediciones en distintos puestos de trabajo y tareas de ensayo prolongadas.

Aplicaciones industriales de los dinamómetros SAUTER FC

Control de calidad industrial

En el control de calidad, las propiedades mecánicas de los componentes suelen evaluarse mediante valores de fuerza definidos.

SAUTER FC facilita estas tareas gracias a su exactitud, control de tolerancias y almacenamiento de resultados.

Las aplicaciones habituales incluyen la comprobación de resortes, interruptores, conectores y conjuntos mecánicos.

Investigación y desarrollo

Durante el desarrollo de nuevos productos, los ingenieros necesitan analizar y comparar el comportamiento mecánico de diferentes componentes.

Los dinamómetros SAUTER FC permiten medir fuerzas de tracción y compresión y disponer de los resultados para posteriores evaluaciones.

La elevada frecuencia de adquisición resulta especialmente útil en pruebas con cambios rápidos de fuerza.

Industria automotriz y de automoción

En la industria automotriz y de automoción, numerosos componentes requieren verificaciones de fuerzas de accionamiento, retención y extracción.

Entre las aplicaciones posibles se encuentran:

• Conectores eléctricos y mecánicos.

• Mandos y pulsadores.

• Mecanismos de encaje.

• Resortes.

• Sistemas de bloqueo.

• Elementos de fijación de plástico.

SAUTER FC permite realizar estas comprobaciones dentro de sus capacidades nominales.

Industria del plástico

Las uniones por encaje y los sistemas de fijación mecánica se utilizan ampliamente en componentes de plástico.

Con un montaje apropiado, SAUTER FC puede emplearse para medir fuerzas de extracción, liberación y accionamiento.

Ingeniería mecánica y fabricación de maquinaria

En ingeniería mecánica, los dinamómetros se utilizan para comprobar resortes, conexiones mecánicas y mecanismos de accionamiento.

La serie SAUTER FC resulta adecuada tanto para verificaciones individuales como para mediciones repetitivas.

Mantenimiento e inspección técnica

El personal de mantenimiento necesita comprobar periódicamente el funcionamiento mecánico de determinados componentes.

SAUTER FC permite medir directamente las fuerzas y conservar resultados para su evaluación posterior.

SAUTER FC con bancos de ensayo para medición de fuerza

¿Por qué utilizar un banco de ensayo?

Durante una medición manual, los movimientos del operador y la dirección de aplicación de la fuerza pueden influir en el resultado.

Un banco de ensayo adecuado permite guiar mejor el movimiento y mantener una alineación más uniforme entre el dinamómetro y la muestra.

Esto puede mejorar la repetibilidad de las mediciones.

Ventajas para ensayos repetitivos

• Aplicación más uniforme de la fuerza.

• Mejor alineación del componente.

• Reducción de la influencia del operador.

• Condiciones de medición más comparables.

• Realización práctica de pruebas consecutivas.

• Mayor control sobre la configuración del ensayo.

Compatibilidad con bancos de ensayo SAUTER

Según el fabricante, los dinamómetros SAUTER FC pueden instalarse en bancos de ensayo SAUTER compatibles con capacidades de hasta 5 kN.

Sin embargo, deben comprobarse la compatibilidad mecánica y las cargas admisibles del dinamómetro utilizado.

Un banco de ensayo con mayor capacidad no aumenta el rango nominal del instrumento de medición.

Características técnicas de la serie SAUTER FC

Equipamiento incluido y accesorios adicionales

Los dinamómetros SAUTER FC se suministran con accesorios para aplicaciones habituales de tracción y compresión.

El equipamiento estándar incluye, entre otros elementos:

• Dinamómetro digital SAUTER FC.

• Accesorios y puntas de medición estándar.

• Varilla de extensión de 90 mm.

• Cable de interfaz USB.

• Batería recargable y alimentación.

• Maletín de transporte.

Según la aplicación, pueden resultar útiles otras puntas de medición, bancos de ensayo y servicios de calibración.

El contenido exacto del suministro debe comprobarse para cada referencia.

Calibración y fiabilidad de las mediciones

¿Por qué es importante calibrar un dinamómetro?

Cuando los resultados se utilizan para el control de calidad o para tomar decisiones técnicas, puede ser necesaria una calibración documentada.

La calibración consiste en comparar las indicaciones del dinamómetro con valores de referencia apropiados.

Este procedimiento contribuye a documentar la trazabilidad metrológica de los resultados.

Calibración de fábrica

Para la serie SAUTER FC existen servicios de calibración de fábrica.

Pueden ser útiles para la gestión interna de instrumentos de medición y los procedimientos de aseguramiento de la calidad.

Calibración acreditada

También se ofrecen servicios de calibración acreditada para los dinamómetros SAUTER FC.

Dependiendo de los requisitos, la calibración puede realizarse en tracción, compresión o ambas direcciones.

La elección del servicio debe corresponder a las necesidades de cada aplicación.

Calibración y verificación legal: diferencias

La calibración documenta las características metrológicas de un instrumento.

No debe confundirse con la verificación metrológica legal exigida para determinados instrumentos y aplicaciones.

Los requisitos dependen del uso previsto y de la normativa aplicable en cada país.

¿Cómo elegir el dinamómetro SAUTER FC adecuado?

1. Determinar la fuerza máxima

El primer paso consiste en identificar la fuerza máxima de tracción o compresión prevista durante la prueba.

La capacidad del dinamómetro debe cubrir ese valor.

2. Evaluar la resolución necesaria

Para medir fuerzas relativamente pequeñas, puede ser preferible un modelo con una resolución de lectura más fina.

Sin embargo, la resolución no debe confundirse con la exactitud de medición.

3. Considerar el control de tolerancias

Si los componentes deben cumplir determinados límites de fuerza, la función integrada de control de tolerancias puede facilitar las inspecciones.

4. Evaluar la memoria interna

Para pruebas repetitivas, la posibilidad de almacenar hasta 500 valores representa una ventaja práctica.

5. Comprobar los requisitos de transferencia de datos

La interfaz USB permite transferir los resultados a una computadora.

La interfaz RS-232 ofrece una opción adicional para conectar dispositivos compatibles.

6. Seleccionar el banco de ensayo y los accesorios

Para mediciones repetidas o realizadas en condiciones más controladas, puede ser útil un banco de ensayo manual o motorizado compatible.

Las puntas de medición también deben seleccionarse según la geometría de los componentes.

7. Definir los requisitos de calibración

Dependiendo de la aplicación, puede ser necesaria una calibración de fábrica o una calibración acreditada.

Preguntas frecuentes sobre los dinamómetros SAUTER FC

¿Qué es un dinamómetro digital SAUTER FC?

SAUTER FC es una serie de dinamómetros digitales para medir fuerzas de tracción y compresión, equipados con memoria interna, control de tolerancias e interfaces de datos.

¿Qué capacidades de medición están disponibles?

La gama comprende modelos desde 10 N hasta 1.000 N.

¿Cuál es la exactitud de los dinamómetros SAUTER FC?

El fabricante especifica una exactitud del 0,3 % del fondo de escala.

¿Cuál es la frecuencia interna de medición?

La frecuencia interna de adquisición es de 1.000 Hz.

¿Qué diferencia existe entre Track y Peak Hold?

El modo Track muestra la fuerza instantánea. La función Peak Hold mantiene disponible el valor máximo registrado.

¿Se pueden configurar límites de tolerancia?

Sí. Es posible establecer límites inferiores y superiores dentro del intervalo previsto por el fabricante.

¿Cómo funciona el control de tolerancias?

Las señales acústicas y visuales ayudan a supervisar los valores de fuerza respecto a los límites configurados.

¿Cuántos valores pueden almacenarse?

La memoria interna permite guardar hasta 500 valores de medición.

¿SAUTER FC dispone de interfaz USB?

Sí. La interfaz USB forma parte del equipamiento estándar.

¿El cable USB está incluido?

Sí. El cable de interfaz USB se incluye en el suministro.

¿SAUTER FC dispone de interfaz RS-232?

Sí. La interfaz RS-232 también está incluida y está prevista especialmente para impresoras compatibles.

¿Se pueden transferir los resultados a una computadora?

Sí. Los valores pueden transferirse mediante la interfaz USB.

¿Cuál es la velocidad máxima de transferencia?

El fabricante indica una velocidad de hasta 200 valores por segundo.

¿Puede instalarse SAUTER FC en un banco de ensayo?

Sí. Los dinamómetros pueden montarse en bancos de ensayo SAUTER compatibles con capacidades de hasta 5 kN.

¿SAUTER FC es adecuado para el control de calidad industrial?

Sí. El control de tolerancias, la memoria interna y las interfaces de datos resultan especialmente útiles para procedimientos de inspección repetitivos.

¿Qué unidades de fuerza están disponibles?

Las unidades seleccionables incluyen newton (N), kilogramo-fuerza (kgf), onza-fuerza (ozf) y libra-fuerza (lbf).

¿SAUTER FC funciona con batería recargable?

Sí. Los dispositivos incorporan una batería recargable integrada.

¿Cuál es la autonomía de la batería?

El fabricante indica hasta 20 horas de funcionamiento sin iluminación de pantalla.

¿Está disponible la calibración acreditada?

Sí. Se ofrecen servicios de calibración acreditada para la serie SAUTER FC.

¿SAUTER FC puede medir fuerzas pequeñas?

Sí. Por ejemplo, el modelo FC 10 dispone de una capacidad de 10 N y una resolución de lectura de 0,01 N.

¿Qué modelo permite medir hasta 1.000 N?

El modelo SAUTER FC 1K tiene una capacidad máxima de 1.000 N.

Comprar dinamómetros digitales SAUTER FC – Soluciones profesionales para ensayos de fuerza

Los dinamómetros digitales SAUTER FC combinan la medición precisa de fuerzas de tracción y compresión con funciones avanzadas de control de tolerancias, almacenamiento de resultados y transferencia de datos.

Con cinco capacidades de medición comprendidas entre 10 N y 1.000 N, la serie responde a diferentes necesidades de la producción industrial, el desarrollo de productos, el mantenimiento y el control de calidad.

La elevada frecuencia interna de adquisición, los modos Track y Peak Hold y los límites de tolerancia ajustables contribuyen a organizar procedimientos de ensayo estructurados.

Las interfaces USB y RS-232 proporcionan posibilidades adicionales para transferir o imprimir resultados mediante dispositivos compatibles.

La robusta carcasa metálica, la batería recargable y la compatibilidad con bancos de ensayo adecuados convierten a SAUTER FC en una solución versátil para la medición profesional de fuerzas.

Descubra la gama SAUTER FC y seleccione el dinamómetro digital que mejor se adapte a sus necesidades de medición y ensayo.

SAUTER FC – Mida con precisión. Controle los límites. Documente los resultados.
