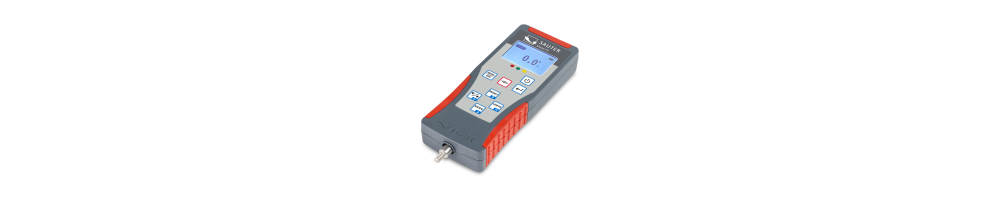

Dinamómetros digitales SAUTER FE – Medición de fuerzas de tracción y compresión

Dinamómetros profesionales para ensayos mecánicos, control de calidad y laboratorios industriales

Los dinamómetros digitales SAUTER FE, de la marca SAUTER de KERN & SOHN, son instrumentos profesionales diseñados para medir fuerzas de tracción y compresión en aplicaciones industriales, técnicas y de laboratorio.

En los procesos de fabricación y desarrollo de productos, la medición de fuerzas permite comprobar el comportamiento de componentes mecánicos, verificar mecanismos de accionamiento y evaluar la resistencia de determinadas uniones.

La fuerza necesaria para extraer un conector, accionar un pulsador, comprimir un muelle o liberar un mecanismo puede constituir un parámetro fundamental para determinar si un producto cumple los requisitos establecidos.

La serie SAUTER FE proporciona una solución compacta y versátil para realizar estas mediciones.

Con ocho modelos y capacidades máximas comprendidas entre 5 y 1.000 N, la gama permite seleccionar el instrumento más adecuado para diferentes niveles de fuerza.

Su frecuencia de medición de 1.000 Hz, la función Peak Hold para registrar valores máximos, el modo Track y el control de tolerancias mediante límites configurables facilitan las operaciones de inspección y ensayo.

La pantalla retroiluminada y reversible permite consultar los resultados en diferentes posiciones de trabajo.

Además, los dinamómetros SAUTER FE pueden utilizarse manualmente o instalarse en bancos de ensayo SAUTER compatibles para mejorar la repetibilidad de las mediciones.

Desde la industria del automóvil hasta la fabricación de componentes plásticos, pasando por los laboratorios de ingeniería y los departamentos de calidad, la serie SAUTER FE ofrece una solución práctica para la medición digital de fuerzas.

Principales ventajas de los dinamómetros SAUTER FE

• Medición bidireccional: fuerzas de tracción y compresión con un único instrumento

• Ocho capacidades disponibles: de 5 a 1.000 N

• Resolución de lectura: desde 0,002 N, según el modelo

• Frecuencia de medición de 1.000 Hz: adquisición rápida de variaciones de fuerza

• Función Peak Hold: registro del valor máximo medido

• Modo Track: visualización continua de la fuerza instantánea

• Función Pass/Fail: comprobación mediante límites superior e inferior

• Señalización visual y acústica: ayuda en los controles de tolerancia

• Pantalla retroiluminada: lectura cómoda en distintos entornos

• Pantalla reversible: adaptación a diferentes posiciones de medición

• Diseño ergonómico: adecuado para mediciones manuales

• Compatibilidad con bancos de ensayo: instalación en sistemas SAUTER apropiados hasta 1 kN

• Unidades seleccionables: N, kN, kgf, ozf y lbf

• Alimentación flexible: batería recargable y alimentación compatible

• Accesorios de medición estándar: adaptación a diferentes ensayos

• Maletín de transporte: protección y almacenamiento del instrumento

Serie SAUTER FE – Comparativa de los ocho modelos

La gama SAUTER FE comprende ocho dinamómetros digitales con diferentes capacidades máximas y resoluciones de lectura.

El fabricante especifica una tolerancia de medición del 0,3 % de la capacidad máxima.

La resolución de lectura no debe confundirse con la exactitud de medición.

SAUTER FE 5 – Dinamómetro de alta resolución hasta 5 N

El SAUTER FE 5 ofrece una capacidad máxima de 5 N y una resolución de lectura de 0,002 N.

Es especialmente interesante para aplicaciones que requieren medir fuerzas relativamente pequeñas.

Aplicaciones posibles:

• Comprobación de pequeños pulsadores

• Medición de fuerzas en muelles ligeros

• Verificación de componentes miniaturizados

• Ensayos de mecanismos de precisión

• Control de pequeñas fuerzas de compresión

• Desarrollo de componentes mecánicos

SAUTER FE 10 – Medición de fuerzas hasta 10 N

Con una capacidad máxima de 10 N y una resolución de 0,005 N, el SAUTER FE 10 resulta adecuado para numerosos ensayos sobre componentes pequeños.

Puede utilizarse para comprobar interruptores, muelles, mecanismos ligeros y conjuntos mecánicos de dimensiones reducidas.

SAUTER FE 20 – Dinamómetro versátil hasta 20 N

El SAUTER FE 20 combina una capacidad máxima de 20 N con una resolución de 0,01 N.

Constituye una solución práctica para ensayos funcionales, controles de producción y verificaciones repetitivas de componentes mecánicos.

SAUTER FE 50 – Medidor de fuerza hasta 50 N

El SAUTER FE 50 dispone de una capacidad máxima de 50 N y una resolución de 0,02 N.

Puede emplearse para comprobar muelles, conectores, elementos de accionamiento y componentes sometidos a esfuerzos mecánicos.

SAUTER FE 100 – Dinamómetro profesional hasta 100 N

Con una capacidad máxima de 100 N y una resolución de 0,05 N, el SAUTER FE 100 responde a las necesidades de numerosos controles industriales.

Es adecuado para comprobar conjuntos mecánicos, cierres, componentes y fuerzas de accionamiento.

SAUTER FE 200 – Control de fuerzas hasta 200 N

El SAUTER FE 200 ofrece una capacidad máxima de 200 N y una resolución de 0,1 N.

Está destinado a ensayos que implican esfuerzos superiores, como controles de extracción, verificaciones de uniones mecánicas y mediciones de compresión.

SAUTER FE 500 – Dinamómetro industrial hasta 500 N

El SAUTER FE 500 permite realizar mediciones hasta 500 N con una resolución de 0,2 N.

Resulta interesante para el control de componentes industriales, los ensayos de tracción y la comprobación de resistencias mecánicas dentro de su rango especificado.

SAUTER FE 1K – Medición de tracción y compresión hasta 1.000 N

El SAUTER FE 1K es el modelo de mayor capacidad de la serie.

Con una capacidad máxima de 1.000 N y una resolución de 0,5 N, permite realizar ensayos sobre componentes sometidos a fuerzas más elevadas.

Para estas aplicaciones es especialmente importante utilizar accesorios, dispositivos de fijación y bancos de ensayo adecuados.

Medición de fuerzas de tracción

Determinar la fuerza necesaria para tirar, extraer o separar componentes

La medición de fuerzas de tracción constituye una de las principales aplicaciones de los dinamómetros digitales.

Consiste en aplicar una fuerza de tiro a un componente o conjunto para evaluar su comportamiento mecánico.

Dependiendo del procedimiento de ensayo, la medición permite determinar la fuerza necesaria para extraer, separar o desplazar un elemento.

Aplicaciones habituales de los ensayos de tracción

Conectores eléctricos

Medición de la fuerza necesaria para separar conectores compatibles con el ensayo.

Fijaciones de cables

Comprobación de la fuerza de extracción de determinadas conexiones y sistemas de fijación.

Muelles de tracción

Medición de la fuerza aplicada durante el alargamiento de un muelle.

Sistemas de cierre

Determinación de la fuerza necesaria para abrir o liberar un mecanismo.

Componentes de plástico

Control de las fuerzas de separación de clips y uniones a presión.

Desarrollo de productos

Comparación del comportamiento mecánico de diferentes soluciones de diseño.

Para obtener resultados repetibles es importante utilizar sistemas de sujeción adecuados y mantener la fuerza alineada con el eje del sensor.

Medición de fuerzas de compresión

Comprobar fuerzas de presión, accionamiento y resistencia mecánica

La serie SAUTER FE también permite medir fuerzas de compresión.

Esta función resulta útil cuando un componente se presiona, comprime o somete a una carga mecánica.

Aplicaciones frecuentes

• Medición de la fuerza de accionamiento de pulsadores

• Comprobación de interruptores mecánicos

• Ensayos de muelles de compresión

• Verificación de dispositivos de mando

• Control de mecanismos de cierre

• Medición de resistencias mecánicas

• Ensayos sobre componentes plásticos

• Comprobación de conjuntos industriales

La selección del accesorio de compresión y la correcta colocación de la muestra influyen directamente en la calidad de la medición.

Función Peak Hold – Registro de la fuerza máxima

Capturar el valor máximo durante un ensayo

En muchas aplicaciones industriales, el parámetro más importante no es la fuerza instantánea, sino el valor máximo alcanzado durante la prueba.

La función Peak Hold del SAUTER FE permite registrar y visualizar este valor.

Resulta especialmente útil en ensayos de extracción, liberación y accionamiento.

Ejemplo: ensayo de extracción de un conector

Un conector se fija mediante un dispositivo de ensayo apropiado.

Se aplica progresivamente una fuerza de tracción.

Durante la prueba, la fuerza varía hasta alcanzar un valor máximo.

El dinamómetro registra el pico medido.

El resultado puede compararse posteriormente con el valor establecido en el procedimiento de control.

Ventajas de la función Peak Hold

• Registro de la fuerza máxima de tracción

• Registro de la fuerza máxima de compresión

• Control de fuerzas de extracción

• Comprobación de fuerzas de liberación

• Comparación entre componentes y lotes

• Apoyo a los controles repetitivos

La captura de valores máximos depende también de la frecuencia de medición y de la dinámica del ensayo.

Modo Track – Visualización continua de la fuerza

Observar las variaciones durante la prueba

El modo Track muestra continuamente la fuerza instantánea.

Permite al operario observar cómo cambia la carga durante un ensayo de tracción o compresión.

Es útil para comprobar muelles, mecanismos y componentes sometidos a esfuerzos progresivos.

La visualización continua no equivale, por sí sola, al registro completo de una curva fuerza-desplazamiento.

Función Pass/Fail – Control de límites de tolerancia

Evaluar rápidamente los resultados frente a criterios establecidos

La serie SAUTER FE dispone de una función de control con límites superior e inferior configurables.

El usuario puede definir un intervalo de fuerza aceptable según los requisitos del producto.

El instrumento proporciona señales visuales y acústicas para facilitar la evaluación.

Ejemplo: control de la fuerza de accionamiento

Un fabricante establece un intervalo admisible para la fuerza necesaria para accionar un pulsador.

Durante el control de calidad, el dinamómetro mide la fuerza aplicada.

El resultado se compara con los límites configurados.

De este modo pueden identificarse componentes que no cumplen los criterios previstos.

Ventajas para el control de calidad

• Evaluación más rápida de los resultados

• Comprobación de límites predefinidos

• Apoyo a verificaciones repetitivas

• Señalización visual y acústica

• Mayor uniformidad de los procedimientos

Los límites deben establecerse de acuerdo con las especificaciones del producto y los procedimientos aplicables.

Frecuencia de medición de 1.000 Hz

Adquisición rápida de las variaciones de fuerza

Los dinamómetros SAUTER FE funcionan con una frecuencia de medición de 1.000 Hz.

Este valor corresponde a una frecuencia de adquisición de 1.000 mediciones por segundo.

Una frecuencia elevada resulta interesante cuando la fuerza cambia rápidamente durante una prueba.

Aplicaciones

• Accionamiento de pulsadores

• Desconexión de conectores

• Ensayos de mecanismos a presión

• Control de picos de fuerza

• Verificaciones funcionales

• Desarrollo de componentes

La frecuencia de medición no describe por sí sola todas las prestaciones dinámicas del instrumento.

Pantalla retroiluminada y reversible

Lectura cómoda en diferentes posiciones de trabajo

El SAUTER FE incorpora una pantalla digital retroiluminada.

Esta característica facilita la lectura de los valores en laboratorios, talleres y puestos de control.

La posibilidad de invertir la orientación de la pantalla mejora la comodidad cuando el instrumento se utiliza en distintas posiciones.

Diseño ergonómico para mediciones manuales

Instrumento compacto para uso profesional

El cuerpo del SAUTER FE está diseñado para facilitar la sujeción y el manejo manual.

Con unas dimensiones aproximadas de 71 × 31 × 180 mm y un peso neto de alrededor de 350 g, el instrumento puede utilizarse en diferentes puestos de trabajo.

Las mediciones manuales ofrecen flexibilidad, pero pueden verse afectadas por el movimiento del operario, la velocidad de aplicación de la carga y la alineación.

Cuando se requiere una mayor repetibilidad, es recomendable utilizar un banco de ensayo adecuado.

SAUTER FE con banco de ensayo

Mejorar la repetibilidad de las mediciones

Los dinamómetros SAUTER FE pueden instalarse en bancos de ensayo SAUTER compatibles hasta 1 kN.

Un banco de ensayo permite guiar la aplicación de la fuerza a lo largo de un eje definido.

Esta configuración puede contribuir a reducir la influencia del operario y mejorar la uniformidad de las condiciones de ensayo.

Ventajas del uso con banco de ensayo

• Mejor alineación de la carga

• Reducción de variaciones debidas al operario

• Condiciones de medición más uniformes

• Apoyo a ensayos repetitivos

• Posibilidad de utilizar dispositivos de fijación

• Posicionamiento controlado de la muestra

El banco de ensayo debe seleccionarse según la capacidad de carga, el recorrido necesario y el método de prueba.

Para registrar curvas fuerza-desplazamiento se necesitan sistemas y funciones de medición apropiados.

SAUTER FE en el control de calidad industrial

Verificar el comportamiento mecánico de los productos

En la industria manufacturera, la medición de fuerzas puede proporcionar información importante sobre el funcionamiento de los componentes.

Un conector debe mantener una fuerza de retención adecuada.

Un pulsador debe poder accionarse dentro de determinados límites.

Un sistema de cierre debe presentar una resistencia coherente con las especificaciones.

La serie SAUTER FE permite apoyar estos controles mediante medición digital, función Peak Hold y verificación de límites.

Aplicaciones industriales

• Control de fuerzas de accionamiento

• Medición de fuerzas de extracción

• Comprobación de muelles

• Ensayos de sistemas de cierre

• Control de conjuntos mecánicos

• Comparación de lotes de producción

• Verificación funcional de componentes

SAUTER FE en la industria del automóvil

Control de componentes y mecanismos

En el sector de automoción se utilizan numerosos componentes cuyo funcionamiento depende de una fuerza mecánica determinada.

Los dinamómetros digitales pueden emplearse durante el desarrollo, los controles internos y las verificaciones de producción.

Aplicaciones posibles

• Pulsadores y mandos

• Interruptores mecánicos

• Conectores eléctricos

• Elementos de fijación

• Mecanismos con muelles

• Sistemas de bloqueo

• Conjuntos de plástico

• Componentes del habitáculo

Para ensayos sujetos a normativas específicas o requisitos de seguridad, el sistema completo de medición debe cumplir las exigencias aplicables.

SAUTER FE en la industria del plástico

Verificar clips, encajes y uniones mecánicas

Los componentes plásticos suelen ensamblarse mediante sistemas de presión, clips y uniones a presión.

La fuerza necesaria para su inserción, accionamiento o separación puede constituir un parámetro de calidad.

La serie SAUTER FE permite realizar mediciones adecuadas para estas aplicaciones.

Ejemplos

• Fuerzas de liberación de clips

• Ensayos de cierres de plástico

• Control de uniones

• Verificación de componentes moldeados

• Comparación de soluciones de diseño

• Control de ensamblajes repetitivos

La geometría de la muestra y la resistencia del material deben considerarse al seleccionar los dispositivos de fijación.

SAUTER FE en laboratorios de investigación y desarrollo

Medir fuerzas para mejorar el diseño de productos

Durante el desarrollo de un producto, la medición de fuerzas permite estudiar el comportamiento de los componentes mecánicos.

Puede utilizarse para comparar prototipos y verificar los efectos de modificaciones de diseño.

Aplicaciones

• Comparación de prototipos

• Evaluación de mecanismos con muelles

• Medición de fuerzas de accionamiento

• Verificación de sistemas mecánicos

• Ensayos funcionales

• Control de componentes

• Estudios comparativos

Para pruebas automatizadas, adquisición completa de datos o análisis fuerza-desplazamiento pueden ser necesarios sistemas más avanzados.

SAUTER FE para mantenimiento y asistencia técnica

Comprobar fuerzas durante las intervenciones

Un dinamómetro portátil también puede resultar útil en tareas de mantenimiento.

Permite, por ejemplo, comparar fuerzas de accionamiento o verificar el comportamiento de determinados mecanismos respecto a valores de referencia.

Su formato compacto y el maletín de transporte facilitan el uso en diferentes puestos de trabajo.

Newton y unidades de medida de la fuerza

Comprender los resultados de un dinamómetro

Un dinamómetro mide una fuerza mecánica.

La unidad del Sistema Internacional es el newton (N).

Un newton corresponde a la fuerza necesaria para proporcionar a una masa de un kilogramo una aceleración de un metro por segundo al cuadrado.

La serie SAUTER FE permite seleccionar diferentes unidades:

• Newton (N)

• Kilonewton (kN)

• Kilogramo-fuerza (kgf)

• Onza-fuerza (ozf)

• Libra-fuerza (lbf)

El newton es la unidad de referencia en las aplicaciones técnicas y científicas.

Las demás unidades pueden ser útiles para determinadas especificaciones internacionales.

Capacidad, resolución y exactitud

Interpretar correctamente las especificaciones técnicas

Al seleccionar un dinamómetro es importante distinguir tres características.

Capacidad máxima

Indica la fuerza máxima medible dentro del rango operativo especificado.

Resolución de lectura

Indica el incremento más pequeño mostrado en la pantalla.

Tolerancia de medición

Representa la desviación admisible declarada por el fabricante en las condiciones previstas.

Para la serie SAUTER FE, la tolerancia indicada es del 0,3 % de la capacidad máxima.

Por ejemplo, el 0,3 % de una capacidad de 100 N corresponde a 0,3 N.

Una resolución de 0,05 N no implica, por tanto, un error máximo de 0,05 N.

Protección frente a sobrecargas

Proteger el sensor de fuerza

El fabricante indica una protección frente a sobrecargas del 150 % de la capacidad máxima.

Este valor no debe interpretarse como una ampliación del rango normal de medición.

Para conservar las prestaciones del instrumento es necesario respetar la capacidad especificada.

Precauciones de uso

• Seleccionar una capacidad adecuada

• Aplicar la fuerza a lo largo del eje de medición

• Evitar cargas laterales

• Utilizar accesorios compatibles

• No superar el rango operativo

• Seguir las instrucciones del fabricante

• Comprobar periódicamente el estado del instrumento

Accesorios y dispositivos de fijación

Adaptar el dinamómetro a diferentes ensayos

Los dinamómetros SAUTER FE se suministran con accesorios de medición estándar y un maletín de transporte.

Según la aplicación pueden ser necesarios accesorios adicionales.

Para ensayos de tracción pueden utilizarse ganchos o sistemas de sujeción apropiados.

Para ensayos de compresión pueden necesitarse puntas, platos u otros elementos de contacto.

La compatibilidad mecánica y la capacidad de carga de los accesorios deben verificarse antes de utilizarlos.

Calibración de los dinamómetros SAUTER FE

Trazabilidad de las mediciones de fuerza

En entornos industriales, los instrumentos utilizados para el control de calidad pueden requerir una calibración periódica.

La calibración consiste en comparar las indicaciones del instrumento con fuerzas de referencia apropiadas.

Los resultados permiten documentar las desviaciones de medición.

La periodicidad depende de las condiciones de uso, los requisitos de la empresa y los procedimientos de calidad.

Según las necesidades pueden solicitarse servicios de calibración y certificados adecuados.

Es importante distinguir entre calibración, que determina y documenta las desviaciones, y ajuste, que modifica el comportamiento metrológico del instrumento.

Cómo elegir el dinamómetro SAUTER FE más adecuado

1. Determinar la fuerza máxima prevista

Es necesario identificar la carga máxima que puede producirse durante el ensayo.

Conviene considerar también posibles picos de fuerza.

2. Seleccionar la capacidad

Una capacidad excesivamente elevada puede ofrecer una resolución menos favorable para medir fuerzas pequeñas.

3. Definir el método de ensayo

Debe establecerse si la medición será manual o se realizará mediante un banco de ensayo.

4. Elegir los accesorios

Los sistemas de sujeción y los elementos de contacto deben adaptarse a la geometría de la muestra.

5. Configurar los límites de control

En aplicaciones de calidad es necesario definir previamente los criterios de aceptación.

6. Evaluar los requisitos de calibración

Algunas aplicaciones requieren documentación metrológica específica.

Preguntas frecuentes sobre los dinamómetros SAUTER FE

¿Qué es un dinamómetro digital SAUTER FE?

Es un instrumento electrónico diseñado para medir fuerzas de tracción y compresión.

¿Qué capacidades están disponibles?

La serie comprende ocho modelos con capacidades máximas de 5 a 1.000 N.

¿Se pueden medir fuerzas de tracción y compresión con el mismo instrumento?

Sí. Se admiten ambas direcciones de aplicación de la fuerza.

¿Cuál es la resolución más fina disponible?

El SAUTER FE 5 ofrece una resolución de lectura de 0,002 N.

¿Cuál es la tolerancia de medición declarada?

El fabricante indica el 0,3 % de la capacidad máxima.

¿Para qué sirve la función Peak Hold?

Permite registrar y visualizar la fuerza máxima medida durante un ensayo.

¿Qué diferencia existe entre Peak Hold y Track?

Peak Hold conserva el valor máximo, mientras que Track muestra la fuerza instantánea.

¿El SAUTER FE permite controlar tolerancias?

Sí. La función Pass/Fail permite configurar límites superiores e inferiores con señales visuales y acústicas.

¿Cuál es la frecuencia de medición?

La frecuencia indicada es de 1.000 Hz.

¿Se puede montar el dinamómetro en un banco de ensayo?

Sí, en bancos de ensayo SAUTER compatibles hasta 1 kN.

¿La pantalla está retroiluminada?

Sí. La pantalla es retroiluminada y reversible.

¿Qué unidades de medida están disponibles?

N, kN, kgf, ozf y lbf.

¿Es adecuado para ensayos de muelles?

Sí, utilizando accesorios y procedimientos de ensayo apropiados.

¿Puede medir la fuerza de extracción de un conector?

Sí, con dispositivos de fijación adecuados y respetando el rango de medición.

¿Es apropiado para el control de calidad industrial?

Sí. Las funciones Peak Hold y Pass/Fail son especialmente útiles en controles repetitivos.

¿Puede registrar una curva fuerza-desplazamiento?

Las funciones estándar descritas incluyen medición de fuerza, Peak Hold y control de límites. Para registrar una curva fuerza-desplazamiento se necesita un sistema de ensayo configurado adecuadamente.

¿Qué modelo ofrece la mayor capacidad?

El SAUTER FE 1K, con una capacidad máxima de 1.000 N.

Comprar dinamómetros digitales SAUTER FE para ensayos de tracción y compresión

Los dinamómetros digitales SAUTER FE combinan medición profesional de fuerzas, facilidad de manejo y funciones diseñadas para las verificaciones mecánicas.

La gama comprende ocho modelos de 5 a 1.000 N, lo que permite seleccionar el instrumento según la capacidad y la resolución necesarias.

La frecuencia de medición de 1.000 Hz, la función Peak Hold, el control Pass/Fail y la posibilidad de instalación en bancos de ensayo compatibles representan características especialmente interesantes para las aplicaciones industriales.

Desde la fabricación mecánica hasta la automoción, pasando por la industria del plástico y los laboratorios de investigación y desarrollo, los dinamómetros SAUTER FE facilitan la medición de fuerzas de tracción y compresión.

Descubra los modelos de la serie SAUTER FE y seleccione el dinamómetro digital que mejor se adapte a sus necesidades de medición, inspección y ensayo.

SAUTER FE – Tecnología digital para la medición profesional de fuerzas.
