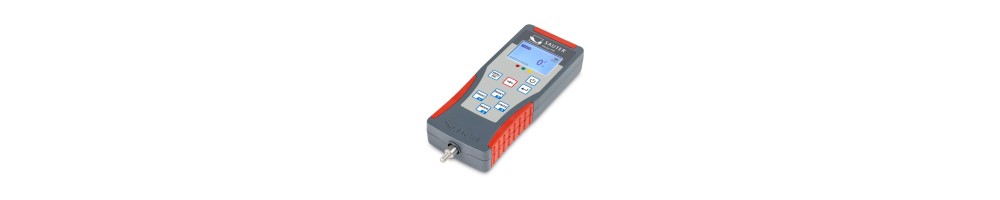

Dinamómetros digitales SAUTER FM – Medición de fuerzas de tracción y compresión

Equipos profesionales de medición de fuerza para ensayos mecánicos, laboratorios y control de calidad industrial

Los dinamómetros digitales SAUTER FM, son instrumentos profesionales diseñados para medir fuerzas de tracción y compresión en procesos industriales, laboratorios de ensayo, departamentos de ingeniería y aplicaciones de investigación y desarrollo.

En los procesos de fabricación modernos, la medición de fuerza es fundamental para comprobar el comportamiento mecánico de los componentes, verificar la calidad de los ensamblajes y garantizar que los productos cumplan los requisitos técnicos establecidos.

La fuerza necesaria para extraer un conector, accionar un interruptor, comprimir un resorte o liberar un mecanismo de fijación puede determinar si un componente funciona correctamente.

La serie SAUTER FM permite realizar estas comprobaciones mediante tecnología digital, funciones de medición avanzadas, almacenamiento interno de resultados y conexiones para la transmisión de datos.

Con 13 variantes y capacidades máximas comprendidas entre 5 N y 20 kN, esta familia de dinamómetros ofrece soluciones tanto para ensayos de pequeñas fuerzas como para aplicaciones industriales que requieren cargas superiores.

Los modelos con sensor de fuerza integrado presentan un diseño compacto, adecuado para mediciones manuales y su instalación en bancos de ensayo compatibles.

Las versiones con sensor externo permiten colocar la celda de carga de forma independiente de la unidad de visualización, facilitando su integración en dispositivos de ensayo específicos.

La frecuencia de medición de 1.000 Hz, la tolerancia especificada del 0,2 % del fondo de escala, las funciones Peak Hold y Track y la posibilidad de establecer límites de tolerancia convierten a la serie FM en una solución versátil para el control de fuerzas mecánicas.

Además, la memoria interna de hasta 500 valores y las interfaces USB-C y PS/2 ofrecen posibilidades adicionales para gestionar y analizar los resultados.

Desde el sector automotriz y la fabricación de componentes plásticos hasta la ingeniería mecánica, los laboratorios y los departamentos de calidad, los dinamómetros SAUTER FM permiten desarrollar procedimientos de medición adaptados a diferentes necesidades industriales.

Principales ventajas de los dinamómetros digitales SAUTER FM

• Medición de tracción y compresión: dos direcciones de fuerza con un mismo instrumento.

• 13 variantes disponibles: capacidades máximas desde 5 hasta 20.000 N.

• Sensor integrado o externo: configuraciones para diferentes instalaciones y aplicaciones.

• Tolerancia de medición del 0,2 % del fondo de escala: especificación del fabricante.

• Frecuencia de medición de 1.000 Hz: adquisición rápida de variaciones de fuerza.

• Función Peak Hold: registro del valor máximo de fuerza.

• Modo Track: visualización continua de la fuerza aplicada.

• Control de tolerancias: configuración de límites superiores e inferiores.

• Indicaciones visuales: ayuda para evaluar los resultados de medición.

• Memoria interna: almacenamiento de hasta 500 valores.

• Interfaz USB-C: transferencia de datos a sistemas compatibles.

• Interfaz PS/2: conexión adicional para equipos compatibles.

• Pantalla LCD retroiluminada: lectura clara en diferentes condiciones de iluminación.

• Pantalla reversible: adaptación a distintas posiciones de trabajo.

• Indicador gráfico de capacidad: visualización del uso del rango de medición.

• Batería recargable: flexibilidad para diferentes puestos de trabajo.

• Compatibilidad con bancos de ensayo: según el modelo y la configuración.

• Opciones de calibración: documentación metrológica según las necesidades de cada aplicación.

Gama SAUTER FM – Comparativa de los 13 modelos

La familia SAUTER FM se divide en dos configuraciones principales: dinamómetros con sensor de fuerza integrado y equipos con sensor externo.

Dinamómetros SAUTER FM con sensor integrado

En estos modelos, el sensor y la pantalla forman parte de un mismo instrumento.

Su construcción compacta resulta especialmente práctica para mediciones manuales, inspecciones de componentes y aplicaciones con bancos de ensayo compatibles.

Dinamómetros SAUTER FM con sensor externo

Las versiones con sensor externo incorporan una celda de carga separada de la unidad de visualización.

Esta configuración permite integrar el sensor en dispositivos mecánicos específicos y trabajar con capacidades de fuerza superiores.

La tolerancia de medición indicada para la serie es del 0,2 % de la capacidad máxima.

La resolución de lectura no debe confundirse con la exactitud de medición.

Dinamómetros con sensor integrado – Medición compacta y versátil

Medición directa de fuerzas de empuje y tracción

Los modelos SAUTER FM con sensor integrado combinan la celda de carga y la unidad de visualización en una sola carcasa.

Este diseño permite realizar comprobaciones de fuerza directamente sobre componentes y mecanismos, utilizando los accesorios adecuados.

Su construcción resulta especialmente conveniente para controles de calidad, inspecciones técnicas y aplicaciones de laboratorio.

Aplicaciones habituales

• Medición de la fuerza de accionamiento de pulsadores.

• Ensayos de interruptores mecánicos.

• Medición de la fuerza de extracción de conectores.

• Comprobación de resortes y muelles.

• Inspección de piezas de plástico.

• Control de mecanismos de cierre.

• Evaluación de prototipos.

• Verificación de ensamblajes.

• Inspecciones repetitivas en producción.

Los modelos con sensor integrado disponen de una conexión roscada macho M6 para accesorios compatibles.

Ventajas de los modelos compactos

• Construcción ergonómica.

• Uso manual sencillo.

• Lectura directa de resultados.

• Instalación en bancos de ensayo compatibles.

• Aplicaciones de inspección móvil.

• Adaptación a diferentes accesorios.

• Uso práctico en laboratorios y talleres.

Dinamómetros con sensor externo – Medición de fuerzas hasta 20 kN

Celdas de carga externas para instalaciones de ensayo específicas

Los dinamómetros SAUTER FM con sensor externo están destinados a aplicaciones que requieren una disposición mecánica particular o una capacidad de medición elevada.

En estos equipos, la celda de carga se encuentra separada de la pantalla.

Esto permite instalar el sensor directamente en el dispositivo de ensayo y mantener la unidad de visualización en una posición accesible.

Las capacidades disponibles van desde 1 kN hasta 20 kN.

Aplicaciones industriales

• Ensayos de extracción de componentes.

• Medición de fuerzas de retención.

• Control de fijaciones mecánicas.

• Ensayos de compresión.

• Verificación de conexiones industriales.

• Pruebas de resistencia de ensamblajes.

• Evaluación de mecanismos.

• Integración en dispositivos de ensayo personalizados.

Ventajas de las celdas de carga externas

• Instalación independiente del sensor.

• Mayor flexibilidad en el diseño del ensayo.

• Capacidades de medición superiores.

• Separación entre zona de carga y pantalla.

• Adaptación a diferentes geometrías.

• Integración en equipos de prueba específicos.

La celda de carga debe montarse correctamente y recibir la fuerza en la dirección prevista por el fabricante.

SAUTER FM 1K frente a FM 1K EXT – Diferencias principales

Ambos modelos presentan una capacidad máxima de 1.000 N y una resolución de lectura de 0,5 N.

La diferencia principal es la configuración del sensor.

SAUTER FM 1K: incorpora una celda de carga integrada en el propio instrumento.

SAUTER FM 1K EXT: utiliza una celda de carga externa conectada a una unidad de visualización independiente.

El FM 1K resulta adecuado para mediciones directas y configuraciones compactas.

El FM 1K EXT ofrece ventajas cuando el sensor debe instalarse en una estructura mecánica o dispositivo de ensayo específico.

La elección depende principalmente de las condiciones de montaje y del procedimiento de medición.

Medición de fuerzas de tracción

Ensayos de extracción, retención y separación de componentes

Las pruebas de tracción consisten en aplicar una fuerza de tiro sobre un componente para determinar su comportamiento mecánico.

Este tipo de medición se utiliza en numerosos sectores industriales para comprobar la resistencia de conexiones, fijaciones y ensamblajes.

Fuerza de extracción de conectores

Los conectores eléctricos y mecánicos deben presentar una fuerza de retención adecuada.

Una fuerza insuficiente puede provocar una desconexión accidental.

Una fuerza excesiva puede dificultar el montaje, la reparación o el mantenimiento.

Los dinamómetros SAUTER FM permiten medir la fuerza necesaria para separar un conector siguiendo un procedimiento de ensayo definido.

Ensayos de retención de cables

Los cables y sus elementos de fijación pueden someterse a pruebas de tracción para determinar la fuerza necesaria para extraerlos.

Es importante utilizar mordazas apropiadas y mantener la alineación de la fuerza.

Ensayos de resortes de tracción

Los resortes o muelles de extensión pueden evaluarse aplicando una fuerza de tracción hasta alcanzar una elongación determinada.

Para obtener resultados comparables, deben mantenerse constantes las condiciones del ensayo.

Mecanismos de cierre y bloqueo

La fuerza necesaria para liberar un cierre o desbloquear un mecanismo puede utilizarse como parámetro de calidad.

Uniones a presión y clips de plástico

Las piezas ensambladas mediante clips o sistemas de encaje pueden evaluarse mediante pruebas de separación.

Estas mediciones permiten comparar diseños y procesos de fabricación.

Medición de fuerzas de compresión

Control de fuerzas de empuje, accionamiento y resistencia mecánica

Las pruebas de compresión permiten determinar la fuerza aplicada cuando un componente se presiona o se somete a una carga mecánica.

Fuerza de accionamiento de pulsadores

La fuerza necesaria para activar un botón o interruptor puede influir en su funcionalidad y facilidad de uso.

Su medición ayuda a comprobar que el componente cumple los valores establecidos.

Ensayos de resortes de compresión

Los resortes pueden comprimirse hasta una posición determinada para medir la fuerza correspondiente.

El uso de un banco de ensayo adecuado facilita la repetibilidad.

Control de ensamblajes mecánicos

Los conjuntos mecánicos pueden someterse a fuerzas de compresión controladas para verificar su comportamiento.

Pruebas de componentes plásticos

Las piezas de plástico pueden evaluarse mediante fuerzas de compresión aplicadas con accesorios apropiados.

La superficie de contacto y la fijación de la muestra deben adaptarse al ensayo.

Función Peak Hold – Registro de la fuerza máxima

Captura de valores máximos durante el ensayo

En numerosas aplicaciones industriales, la fuerza máxima alcanzada constituye el resultado principal.

La función Peak Hold permite registrar y mostrar el valor máximo detectado.

Es especialmente útil cuando se producen picos de fuerza durante la separación o el accionamiento de componentes.

Aplicaciones habituales

• Fuerza máxima de extracción.

• Fuerza de liberación de mecanismos.

• Compresión máxima de resortes.

• Fuerza de accionamiento de interruptores.

• Ensayos de retención.

• Comparación de valores máximos.

Ejemplo: extracción de un conector

El conector se fija en un dispositivo apropiado.

Se aplica una fuerza de tracción de forma progresiva.

Durante el ensayo, la fuerza aumenta hasta alcanzar un valor máximo.

La función Peak Hold conserva el pico registrado.

El resultado puede compararse posteriormente con el límite establecido.

La captura de picos muy breves depende de las características dinámicas del sistema y de las condiciones del ensayo.

Modo Track – Seguimiento continuo de la fuerza

Visualización de la fuerza instantánea

En el modo Track, el dinamómetro muestra continuamente la fuerza aplicada.

Esto permite observar cómo cambia la carga durante una prueba.

Resulta útil para ensayos de resortes, mecanismos y componentes sometidos a fuerzas progresivas.

La visualización continua no implica necesariamente el registro de una curva completa de fuerza-tiempo o fuerza-desplazamiento.

Frecuencia de medición de 1.000 Hz

Adquisición rápida para procesos mecánicos dinámicos

La serie SAUTER FM trabaja con una frecuencia interna de medición de 1.000 Hz.

Esto equivale a 1.000 adquisiciones por segundo.

Esta característica resulta importante en aplicaciones donde la fuerza puede variar rápidamente.

Aplicaciones

• Accionamiento de interruptores.

• Extracción de conectores.

• Liberación de mecanismos.

• Ensayos de clips.

• Detección de picos de fuerza.

• Pruebas funcionales de componentes.

La frecuencia interna de medición debe distinguirse de la velocidad de transmisión de datos a un ordenador o computadora.

Memoria interna de hasta 500 valores

Almacenamiento de resultados directamente en el dinamómetro

La serie SAUTER FM incorpora una memoria interna con capacidad para almacenar hasta 500 valores de medición.

Esta función resulta especialmente práctica cuando deben comprobarse varios componentes consecutivamente.

Los resultados pueden conservarse en el instrumento para su posterior consulta o procesamiento.

Ventajas de la memoria interna

• Almacenamiento de resultados.

• Apoyo a ensayos repetitivos.

• Reducción de anotaciones manuales.

• Comparación de mediciones.

• Preparación de análisis posteriores.

• Organización de controles de calidad.

Ejemplo: inspección de un lote de producción

Un fabricante necesita comprobar la fuerza de accionamiento de una serie de interruptores.

Cada componente se mide siguiendo el mismo procedimiento.

Los valores obtenidos se almacenan en el dinamómetro.

Posteriormente pueden revisarse o transferirse para su evaluación.

La memoria interna no sustituye por sí sola un informe de ensayo completo con identificación de muestras y condiciones de medición.

Interfaz USB-C – Transferencia digital de resultados

Integración de la medición de fuerza en procesos de calidad

Los dinamómetros SAUTER FM incorporan una interfaz USB-C.

Esta conexión permite transmitir datos a sistemas compatibles.

Su utilización puede facilitar el tratamiento de resultados y la documentación de ensayos.

Posibles aplicaciones

• Transferencia de mediciones a un ordenador o computadora.

• Procesamiento de resultados.

• Comparación de series de pruebas.

• Elaboración de documentación técnica.

• Uso de software compatible.

• Integración en puestos de control.

Frecuencia interna y velocidad de transmisión

La frecuencia interna de medición es de 1.000 Hz.

La velocidad de transmisión documentada hacia un ordenador es de aproximadamente 25 valores por segundo.

Estas características representan funciones diferentes.

La interfaz USB-C no implica que las 1.000 adquisiciones internas por segundo se transmitan individualmente.

Interfaz PS/2 – Opciones adicionales de conexión

Compatibilidad con equipos específicos

Además de USB-C, la serie SAUTER FM dispone de una interfaz PS/2.

Esta conexión amplía las posibilidades de integración con equipos compatibles.

Antes de utilizarla, deben comprobarse las funciones admitidas y los requisitos de conexión.

Control de tolerancias – Evaluación de límites de fuerza

Comparar los resultados con valores de aceptación

Los dinamómetros SAUTER FM permiten configurar límites superiores e inferiores de fuerza.

Estos valores pueden utilizarse para comprobar si una medición se encuentra dentro de un intervalo definido.

La indicación visual ayuda a interpretar el resultado.

Ejemplo: control de un pulsador

Un fabricante establece un intervalo admisible para la fuerza de accionamiento.

Durante la inspección se mide la fuerza necesaria para activar el componente.

El resultado se compara con los límites configurados.

De esta manera pueden identificarse los componentes que no cumplen los criterios establecidos.

Ventajas para el control de calidad

• Criterios de inspección uniformes.

• Evaluación rápida de resultados.

• Apoyo a controles repetitivos.

• Reducción de comparaciones manuales.

• Identificación de desviaciones.

• Mayor eficiencia en producción.

Los límites de aceptación deben definirse conforme a las especificaciones del producto y al procedimiento de ensayo.

Indicador gráfico de capacidad

Visualización del rango de medición utilizado

La serie SAUTER FM incorpora un indicador gráfico de capacidad.

Este muestra qué proporción del rango de medición se está utilizando.

La información gráfica complementa la lectura numérica.

Resulta especialmente útil cuando la fuerza aumenta progresivamente.

El indicador no sustituye la obligación de respetar la capacidad máxima del instrumento.

Pantalla LCD retroiluminada y reversible

Lectura cómoda en diferentes posiciones de trabajo

Los dinamómetros SAUTER FM cuentan con una pantalla LCD retroiluminada.

La iluminación facilita la lectura en laboratorios, talleres y áreas de producción.

La orientación reversible permite adaptar la visualización a diferentes posiciones del instrumento.

Dinamómetros SAUTER FM con bancos de ensayo

Mejorar la repetibilidad mediante una aplicación controlada de fuerza

Durante una medición manual, el movimiento del operador, la velocidad de aplicación y la alineación pueden influir en el resultado.

Un banco de ensayo compatible ayuda a controlar mejor estas condiciones.

Los modelos SAUTER FM con sensor integrado pueden instalarse en determinados bancos de ensayo SAUTER compatibles, algunos con capacidades de hasta 5 kN.

Siempre debe respetarse la capacidad nominal del dinamómetro, aunque el banco admita fuerzas superiores.

Ventajas del uso de un banco de ensayo

• Mejor alineación de las fuerzas.

• Menor influencia del operador.

• Condiciones más constantes.

• Mayor repetibilidad.

• Posicionamiento controlado de las muestras.

• Uso de mordazas y accesorios adecuados.

Bancos de ensayo manuales

Los bancos manuales permiten aplicar la fuerza de manera guiada.

Son adecuados para numerosas pruebas mecánicas y controles de componentes.

Bancos de ensayo motorizados

Los bancos motorizados pueden proporcionar movimientos más uniformes en determinados procedimientos repetitivos.

La compatibilidad debe comprobarse según la capacidad, el montaje, el recorrido y el método de ensayo.

Ensayos de fuerza-desplazamiento

Algunas aplicaciones requieren medir simultáneamente la fuerza y el desplazamiento.

Para registrar una curva completa de fuerza-desplazamiento se necesitan equipos adicionales de medición y adquisición de datos.

El dinamómetro por sí solo no constituye un sistema completo de análisis fuerza-desplazamiento.

SAUTER FM para control de calidad industrial

Verificación de características mecánicas durante la fabricación

Muchos componentes industriales deben funcionar dentro de límites de fuerza definidos.

Un conector necesita una fuerza de retención adecuada.

Un pulsador debe accionarse con una fuerza determinada.

Un mecanismo de cierre debe liberar su bloqueo conforme a las especificaciones.

Los dinamómetros SAUTER FM permiten medir estas características dentro de procedimientos establecidos.

Aplicaciones

• Ensayos de extracción.

• Medición de fuerzas de accionamiento.

• Verificación de resortes.

• Control de mecanismos de cierre.

• Medición de fuerzas de retención.

• Inspección de ensamblajes.

• Comparación de lotes.

• Pruebas funcionales.

La memoria interna, el control de tolerancias y las interfaces digitales aportan ventajas en procesos de inspección estructurados.

SAUTER FM en la industria automotriz y de automoción

Ensayos de conectores, interruptores y componentes mecánicos

La fabricación de vehículos utiliza numerosos componentes con requisitos mecánicos específicos.

Los dinamómetros SAUTER FM pueden emplearse en controles de desarrollo y calidad.

Aplicaciones habituales

• Extracción de conectores eléctricos.

• Fuerza de accionamiento de interruptores.

• Verificación de mecanismos de bloqueo.

• Control de clips de fijación.

• Ensayos de resortes.

• Ensamblajes plásticos.

• Componentes del habitáculo.

• Comparación de prototipos.

Para ensayos sujetos a normas específicas, el sistema completo debe cumplir los requisitos aplicables.

SAUTER FM en la industria del plástico

Control de clips, cierres y uniones a presión

Los componentes plásticos suelen utilizar sistemas de encaje, clips y mecanismos de cierre.

La fuerza necesaria para unirlos o separarlos puede ser un parámetro importante de calidad.

Los dinamómetros SAUTER FM permiten evaluar estas fuerzas mediante procedimientos apropiados.

Aplicaciones

• Fuerza de liberación de clips.

• Ensayos de cierres plásticos.

• Control de conexiones.

• Verificación de piezas moldeadas.

• Comparación de diseños.

• Inspección de ensamblajes.

La elección de las mordazas y los dispositivos de fijación debe adaptarse a la geometría de la muestra.

SAUTER FM en ingeniería mecánica

Medición de fuerzas en componentes y conjuntos industriales

En ingeniería mecánica, la medición de fuerzas permite evaluar el comportamiento de mecanismos, sistemas de fijación y ensamblajes.

Los modelos con sensor externo resultan especialmente interesantes para aplicaciones de mayor capacidad.

Aplicaciones

• Ensayos de conexiones mecánicas.

• Medición de fuerzas de retención.

• Evaluación de sistemas con resortes.

• Control de mecanismos.

• Pruebas de ensamblajes.

• Comparación de diseños.

• Verificación de cargas funcionales.

SAUTER FM en investigación y desarrollo

Evaluación de prototipos y comportamiento mecánico

Durante el desarrollo de productos, la medición de fuerza permite comparar distintas soluciones técnicas.

También ayuda a analizar el comportamiento de mecanismos y comprobar los efectos de modificaciones de diseño.

Aplicaciones

• Comparación de prototipos.

• Análisis de resortes.

• Medición de fuerzas de accionamiento.

• Evaluación de fijaciones.

• Ensayos de resistencia mecánica.

• Pruebas funcionales.

• Experimentos de ingeniería.

La memoria interna y las interfaces digitales facilitan el procesamiento posterior de los resultados.

Para análisis dinámicos avanzados o curvas completas pueden ser necesarios sistemas adicionales.

SAUTER FM para mantenimiento y servicios técnicos

Comprobación de fuerzas en inspecciones y mantenimiento

Los dinamómetros portátiles también pueden utilizarse en actividades de mantenimiento.

Permiten comparar fuerzas de accionamiento y verificar mecanismos frente a valores de referencia.

Los modelos con sensor integrado resultan especialmente prácticos para controles móviles.

Las versiones con sensor externo pueden instalarse en dispositivos específicos para fuerzas superiores.

Características técnicas de la serie SAUTER FM

Las especificaciones exactas y los accesorios incluidos deben comprobarse para cada referencia.

Capacidad, resolución y exactitud – Diferencias importantes

Capacidad máxima

La capacidad máxima indica la fuerza más elevada que puede medirse dentro del rango especificado.

Por ejemplo, el SAUTER FM 100 tiene una capacidad máxima de 100 N.

Resolución de lectura

La resolución indica el incremento mínimo que puede mostrarse en pantalla.

Para el FM 100 es de 0,05 N.

Tolerancia de medición

La tolerancia especificada es del 0,2 % de la capacidad máxima.

Para un instrumento de 100 N, este porcentaje corresponde a 0,2 N.

Por tanto, una resolución de 0,05 N no significa que el error máximo sea de 0,05 N.

Selección de la capacidad adecuada

Un instrumento con una capacidad excesivamente elevada puede ofrecer una resolución menos favorable para medir fuerzas pequeñas.

La selección debe considerar la fuerza máxima prevista y las necesidades metrológicas.

Protección contra sobrecargas y seguridad

Proteger la celda de carga durante los ensayos

La serie SAUTER FM presenta una protección contra sobrecargas especificada del 120 % de la capacidad máxima.

Este valor no representa una ampliación del rango normal de medición.

Durante el uso debe respetarse siempre la capacidad nominal.

Recomendaciones

• Seleccionar la capacidad apropiada.

• Aplicar las fuerzas en el eje previsto.

• Evitar cargas laterales.

• Utilizar accesorios compatibles.

• Prevenir impactos y sobrecargas.

• Comprobar la fijación de sensores externos.

• Seguir las instrucciones del fabricante.

Accesorios para dinamómetros SAUTER FM

Adaptación a diferentes componentes y procedimientos

La elección de accesorios influye directamente en la calidad de los resultados.

Las pruebas de tracción pueden requerir ganchos, mordazas o dispositivos de sujeción.

Los ensayos de compresión pueden necesitar puntas, platos de presión o elementos de contacto específicos.

Accesorios habituales

• Ganchos de tracción.

• Puntas de compresión.

• Mordazas y dispositivos de sujeción.

• Adaptadores mecánicos.

• Bancos de ensayo compatibles.

• Accesorios de conexión.

• Servicios de calibración.

• Software compatible para evaluación de resultados.

La compatibilidad depende del modelo, la capacidad y las conexiones mecánicas.

Calibración de dinamómetros SAUTER FM

Trazabilidad metrológica para mediciones profesionales

En aplicaciones industriales, los instrumentos utilizados para aceptación de productos o control de calidad pueden requerir calibraciones periódicas.

La calibración consiste en comparar las indicaciones del dinamómetro con fuerzas de referencia adecuadas.

Las desviaciones obtenidas pueden documentarse.

Calibración de fábrica

Puede ser apropiada cuando se necesita una comprobación documentada sin exigir específicamente una calibración acreditada.

Calibración acreditada

Para aplicaciones con mayores requisitos de trazabilidad, puede resultar conveniente una calibración acreditada.

Su disponibilidad depende del modelo, la capacidad y la dirección de medición.

Calibración y ajuste

La calibración determina y documenta las desviaciones de medición.

El ajuste modifica el comportamiento metrológico del instrumento.

Son procedimientos diferentes.

Intervalos de calibración

La periodicidad depende de:

• Frecuencia de uso.

• Fuerzas aplicadas.

• Condiciones ambientales.

• Requisitos de calidad.

• Procedimientos internos.

• Resultados de calibraciones anteriores.

SAUTER FM frente a SAUTER FE – ¿Qué serie elegir?

Comparación de dos gamas de dinamómetros digitales

Ambas series permiten medir fuerzas de tracción y compresión.

La serie FM incorpora funciones adicionales y ofrece capacidades superiores.

¿Cuándo elegir SAUTER FE?

La serie FE es adecuada para aplicaciones convencionales de medición de fuerza cuando no se necesitan las funciones adicionales de almacenamiento, transmisión de datos o capacidades elevadas.

¿Cuándo elegir SAUTER FM?

La serie FM resulta especialmente interesante cuando:

• Es necesario almacenar valores.

• Se requiere transferir resultados.

• Se necesitan capacidades de hasta 20 kN.

• Un sensor externo facilita la instalación.

• Se realizan inspecciones repetitivas.

• La medición forma parte de un proceso de calidad estructurado.

Cómo elegir el dinamómetro SAUTER FM adecuado

1. Determinar la fuerza máxima prevista

Identificar la carga más elevada que puede aparecer durante el ensayo.

Considerar posibles picos de fuerza.

2. Seleccionar la capacidad de medición

Elegir un modelo que cubra el rango requerido con una resolución adecuada.

3. Escoger la configuración del sensor

Los sensores integrados son adecuados para mediciones compactas y manuales.

Los sensores externos ofrecen mayor flexibilidad de instalación.

4. Evaluar la necesidad de un banco de ensayo

Un banco compatible puede mejorar la repetibilidad en controles frecuentes.

5. Seleccionar los accesorios

Las mordazas, ganchos y puntas deben adaptarse a la muestra y a las fuerzas previstas.

6. Planificar la gestión de resultados

Determinar cómo se almacenarán, transferirán y documentarán los datos.

7. Considerar los requisitos de calibración

Comprobar si es necesaria una calibración de fábrica o acreditada.

Preguntas frecuentes sobre los dinamómetros SAUTER FM

¿Qué es un dinamómetro digital SAUTER FM?

Es un instrumento electrónico para medir fuerzas de tracción y compresión. La gama incluye modelos con sensor integrado y versiones con celda de carga externa.

¿Qué capacidades están disponibles?

La serie comprende 13 variantes con capacidades máximas desde 5 N hasta 20.000 N.

¿Se pueden medir fuerzas de tracción y compresión con el mismo equipo?

Sí. Los instrumentos permiten medir en ambas direcciones.

¿Cuál es la diferencia entre un sensor integrado y uno externo?

El sensor integrado forma parte del cuerpo del dinamómetro. El externo se instala por separado y se conecta a la unidad de visualización.

¿Qué modelos utilizan sensores externos?

SAUTER FM 1K EXT, FM 3K, FM 5K, FM 10K y FM 20K.

¿Cuál es la tolerancia de medición especificada?

El 0,2 % de la capacidad máxima.

¿Cuál es la frecuencia de medición?

1.000 Hz.

¿Cuántos valores pueden almacenarse?

Hasta 500 valores de medición.

¿Qué interfaces incorpora?

USB-C y PS/2.

¿Pueden transferirse los resultados a una computadora?

Sí, a sistemas compatibles y con los requisitos de conexión y software correspondientes.

¿Para qué sirve Peak Hold?

Para conservar el valor máximo de fuerza registrado durante una prueba.

¿Qué es el modo Track?

Es la función que muestra continuamente la fuerza instantánea.

¿Se pueden configurar límites de tolerancia?

Sí. Es posible establecer límites superiores e inferiores.

¿Dispone de un indicador gráfico de capacidad?

Sí. Permite visualizar la utilización del rango de medición.

¿Puede utilizarse con un banco de ensayo?

Sí. Los modelos con sensor integrado pueden montarse en bancos SAUTER compatibles, respetando las capacidades y condiciones mecánicas.

¿Es adecuado para ensayos de resortes?

Sí, utilizando accesorios y procedimientos apropiados.

¿Puede medir la fuerza de extracción de un conector?

Sí, mediante dispositivos de sujeción adecuados y un método de ensayo definido.

¿Es apropiado para control de calidad en producción?

Sí. La memoria interna, las funciones de tolerancia y las interfaces digitales resultan útiles en inspecciones repetitivas.

¿Permite registrar curvas de fuerza-desplazamiento?

Una curva completa requiere equipos adicionales de medición de desplazamiento y adquisición de datos. El dinamómetro por sí solo no constituye un sistema completo de análisis fuerza-desplazamiento.

¿Qué unidades de fuerza admite?

N, kN, kgf y lbf.

¿Existen opciones de calibración?

Sí, según el modelo, la capacidad y la dirección de medición.

¿Cuál es el modelo con mayor capacidad?

El SAUTER FM 20K, con una capacidad máxima de 20 kN.

¿Qué diferencia existe entre SAUTER FM y SAUTER FE?

La serie FM ofrece memoria interna, interfaces digitales, una tolerancia especificada del 0,2 % del fondo de escala y modelos con sensores externos hasta 20 kN.

Comprar dinamómetros digitales SAUTER FM en SMI

Los dinamómetros digitales SAUTER FM combinan medición profesional de fuerzas, funciones de control y posibilidades de gestión digital de resultados.

Con 13 variantes desde 5 N hasta 20 kN, la gama cubre tanto las pruebas sobre pequeños componentes como las aplicaciones mecánicas que requieren capacidades superiores.

Los modelos con sensor integrado ofrecen una construcción compacta y práctica, mientras que las versiones con celda de carga externa permiten configuraciones de ensayo más flexibles.

La frecuencia de medición de 1.000 Hz, las funciones Peak Hold y Track, el control de tolerancias y la memoria interna contribuyen a mejorar los procedimientos de inspección.

Las interfaces USB-C y PS/2 amplían las posibilidades de integración en procesos de control de calidad.

En la industria automotriz, la fabricación de plásticos, la ingeniería mecánica, los laboratorios de investigación y el mantenimiento industrial, los dinamómetros SAUTER FM permiten medir fuerzas de tracción y compresión de manera profesional.

Explore los modelos disponibles y seleccione el dinamómetro que mejor se adapte a la capacidad requerida, la configuración del sensor y las condiciones de ensayo.

SAUTER FM – Tecnología digital para la medición profesional de fuerzas en la industria y el laboratorio.
