Capteurs de mesure

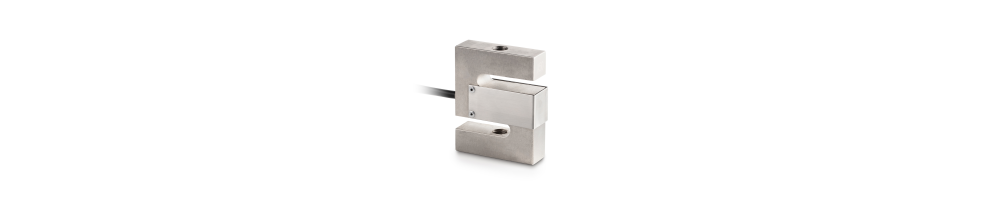

Capteurs de pesage et mesure en acier inoxydable ou en aluminium
Des classes de précision avec des charges nominales de 300 g à 100 t et des classes de protection jusqu'à IP69K ainsi que des cellules protégées selon ATEX ou OIML sont désormais disponibles dans la gamme de produits SAUTER. Quel que soit le projet - qu'il s'agisse du développement de systèmes de pesage personnalisés, de l'installation dans des silos et des réservoirs de stockage ou dans des rayonnages pour un inventaire continu, pour des applications spéciales en génie mécanique ou dans tout type de banc d'essai - SAUTER peut vous proposer la cellule de mesure idéale.
Bien entendu, nous pouvons également vous fournir les accessoires appropriés tels que les coins de chargement, les têtes de pivot, les dispositifs d'affichage, les boîtes de jonction ou le certificat d'étalonnage correspondant en même temps.
Sous-catégories
-
SAUTER CS Q1
SAUTER CS Q1 Cellule de mesure « S » 6 pointes en acier galvanisé pour la mesure de la force et de la masse
Cellule de mesure « S » 6 pointes en acier galvanisé pour la mesure de la force et de la masse
Données techniques SAUTER CS 50-3Q1
Portée [Max] | 50 kg |
Plage de mesure force [Max] (N) | 500 N |
Forme | Capteur en forme "S" |
Directions de force | traction, compression |
Applications de mesure | force, masse |
Cellule de pesée - erreur combinée | 0,017% |
Capteur OIML classe | C3 |
Cellule de pesée - résolution (étalonnable) | 3000 e |
Cellule de pesée Y-valeur | 10000 |
Cellule de pesée - Valeur caractéristique - Nominal | 2 mV/V |
Protection IP - dispositif complet | IP67 |
Matériau | acier, nickelé |
Connexion de cellule de pesée | 6-conducteurs |
Longueur de câble | 5 m |
Montage - Application de la force | Trou fileté M12 |
Montage - évacuation des forces | Trou fileté M12 |
Le boîtier robuste en fonte d'aluminium maintient la stabilité, protège les éléments de la technologie de pesage et est suffisamment robuste pour faire face à une utilisation quotidienne avec une protection contre la poussière et les projections d'eau IP65
- Préparé pour cellules de mesure 4 fils et 6 fils
- Modèles disponibles pour 2, 4, 6 ou 8 capteurs de pesage
Cellule de mesure « S » 6 pointes en acier galvanisé pour la mesure de la force et de la masse
Données techniques SAUTER CS 100-3Q1
Portée [Max] | 100 kg |
Plage de mesure force [Max] (N) | 1 kN |
Forme | Capteur en forme "S" |
Directions de force | traction, compression |
Applications de mesure | force, masse |
Cellule de pesée - erreur combinée | 0,017% |
Capteur OIML classe | C3 |
Cellule de pesée - résolution (étalonnable) | 3000 e |
Cellule de pesée Y-valeur | 10000 |
Cellule de pesée - Valeur caractéristique - Nominal | 2 mV/V |
Protection IP - dispositif complet | IP67 |
Matériau | acier, nickelé |
Connexion de cellule de pesée | 6-conducteurs |
Longueur de câble | 5 m |
Montage - Application de la force | Trou fileté M12 |
Montage - évacuation des forces | Trou fileté M12 |
Le boîtier robuste en fonte d'aluminium maintient la stabilité, protège les éléments de la technologie de pesage et est suffisamment robuste pour faire face à une utilisation quotidienne avec une protection contre la poussière et les projections d'eau IP65
- Préparé pour cellules de mesure 4 fils et 6 fils
- Modèles disponibles pour 2, 4, 6 ou 8 capteurs de pesage
Cellule de mesure « S » 6 pointes en acier galvanisé pour la mesure de la force et de la masse
Données techniques SAUTER CS 150-3Q1
Portée [Max] | 150 kg |
Plage de mesure force [Max] (N) | 1,5 kN |
Forme | Capteur en forme "S" |
Directions de force | traction, compression |
Applications de mesure | force, masse |
Cellule de pesée - erreur combinée | 0,017% |
Capteur OIML classe | C3 |
Cellule de pesée - résolution (étalonnable) | 3000 e |
Cellule de pesée Y-valeur | 10000 |
Cellule de pesée - Valeur caractéristique - Nominal | 2 mV/V |
Protection IP - dispositif complet | IP67 |
Matériau | acier, nickelé |
Connexion de cellule de pesée | 6-conducteurs |
Longueur de câble | 5 m |
Montage - Application de la force | Trou fileté M12 |
Montage - évacuation des forces | Trou fileté M12 |
Cellule de charge miniature S en acier inoxydable
Charge nominale: 1 kg / 10 N
Cellule de mesure « S » 6 pointes en acier galvanisé pour la mesure de la force et de la masse
Données techniques SAUTER CS 200-3Q1
Portée [Max] | 200 kg |
Plage de mesure force [Max] (N) | 2 kN |
Forme | Capteur en forme "S" |
Directions de force | traction, compression |
Applications de mesure | force, masse |
Cellule de pesée - erreur combinée | 0,017% |
Capteur OIML classe | C3 |
Cellule de pesée - résolution (étalonnable) | 3000 e |
Cellule de pesée Y-valeur | 10000 |
Cellule de pesée - Valeur caractéristique - Nominal | 2 mV/V |
Protection IP - dispositif complet | IP67 |
Matériau | acier, nickelé |
Connexion de cellule de pesée | 6-conducteurs |
Longueur de câble | 5 m |
Montage - Application de la force | Trou fileté M12 |
Montage - évacuation des forces | Trou fileté M12 |
Cellule de charge miniature S en acier inoxydable
Charge nominale: 2 kg / 20 N
Cellule de mesure « S » 6 pointes en acier galvanisé pour la mesure de la force et de la masse
Données techniques SAUTER CS 300-3Q1
Portée [Max] | 300 kg |
Plage de mesure force [Max] (N) | 3 kN |
Forme | Capteur en forme "S" |
Directions de force | traction, compression |
Applications de mesure | force, masse |
Cellule de pesée - erreur combinée | 0,017% |
Capteur OIML classe | C3 |
Cellule de pesée - résolution (étalonnable) | 3000 e |
Cellule de pesée Y-valeur | 10000 |
Cellule de pesée - Valeur caractéristique - Nominal | 2 mV/V |
Protection IP - dispositif complet | IP67 |
Matériau | acier, nickelé |
Connexion de cellule de pesée | 6-conducteurs |
Longueur de câble | 5 m |
Montage - Application de la force | Trou fileté M12 |
Montage - évacuation des forces | Trou fileté M12 |
Cellule de charge miniature S en acier inoxydable
Charge nominale: 5 kg / 50 N
Cellule de mesure « S » 6 pointes en acier galvanisé pour la mesure de la force et de la masse
Données techniques SAUTER CS 500-3Q1
Portée [Max] | 500 kg |
Plage de mesure force [Max] (N) | 5 kN |
Forme | Capteur en forme "S" |
Directions de force | traction, compression |
Applications de mesure | force, masse |
Cellule de pesée - erreur combinée | 0,017% |
Capteur OIML classe | C3 |
Cellule de pesée - résolution (étalonnable) | 3000 e |
Cellule de pesée Y-valeur | 10000 |
Cellule de pesée - Valeur caractéristique - Nominal | 2 mV/V |
Protection IP - dispositif complet | IP67 |
Matériau | acier, nickelé |
Connexion de cellule de pesée | 6-conducteurs |
Longueur de câble | 5 m |
Montage - Application de la force | Trou fileté M12 |
Montage - évacuation des forces | Trou fileté M12 |
Cellule de charge miniature S en acier inoxydable
Charge nominale: 10 kg / 100 N
Cellule de mesure « S » 6 pointes en acier galvanisé pour la mesure de la force et de la masse
Données techniques SAUTER CS 1000-3Q1
Portée [Max] | 1000 kg |
Plage de mesure force [Max] (N) | 10 kN |
Forme | Capteur en forme "S" |
Directions de force | traction, compression |
Applications de mesure | force, masse |
Cellule de pesée - erreur combinée | 0,017% |
Capteur OIML classe | C3 |
Cellule de pesée - résolution (étalonnable) | 3000 e |
Cellule de pesée Y-valeur | 10000 |
Cellule de pesée - Valeur caractéristique - Nominal | 2 mV/V |
Protection IP - dispositif complet | IP67 |
Matériau | acier, nickelé |
Connexion de cellule de pesée | 6-conducteurs |
Longueur de câble | 5 m |
Montage - Application de la force | Trou fileté M12 |
Montage - évacuation des forces | Trou fileté M12 |
Cellule de charge miniature S en acier inoxydable
Charge nominale: 20 kg / 200 N
Cellule de mesure « S » 6 pointes en acier galvanisé pour la mesure de la force et de la masse
Données techniques SAUTER CS 1500-3Q1
Portée [Max] | 1500 kg |
Plage de mesure force [Max] (N) | 15 kN |
Forme | Capteur en forme "S" |
Directions de force | traction, compression |
Applications de mesure | force, masse |
Cellule de pesée - erreur combinée | 0,017% |
Capteur OIML classe | C3 |
Cellule de pesée - résolution (étalonnable) | 3000 e |
Cellule de pesée Y-valeur | 10000 |
Cellule de pesée - Valeur caractéristique - Nominal | 2 mV/V |
Protection IP - dispositif complet | IP67 |
Matériau | acier, nickelé |
Connexion de cellule de pesée | 6-conducteurs |
Longueur de câble | 5 m |
Montage - Application de la force | Trou fileté M16 |
Montage - évacuation des forces | Trou fileté M16 |
- Capteur miniature à bouton en acier inoxydable IP67 (selon EN 60529)
- Compatible avec la mesure de force
- Conforme RoHS
- Convient pour les installations d'essai et les bancs d'essai
- Précision élevée (erreur globale 0,5% F.S.)
Cellule de mesure « S » 6 pointes en acier galvanisé pour la mesure de la force et de la masse
Données techniques SAUTER CS 2000-3Q1
Portée [Max] | 2000 kg |
Plage de mesure force [Max] (N) | 20 kN |
Forme | Capteur en forme "S" |
Directions de force | traction, compression |
Applications de mesure | force, masse |
Cellule de pesée - erreur combinée | 0,017% |
Capteur OIML classe | C3 |
Cellule de pesée - résolution (étalonnable) | 3000 e |
Cellule de pesée Y-valeur | 10000 |
Cellule de pesée - Valeur caractéristique - Nominal | 2 mV/V |
Protection IP - dispositif complet | IP67 |
Matériau | acier, nickelé |
Connexion de cellule de pesée | 6-conducteurs |
Longueur de câble | 5 m |
Montage - Application de la force | Trou fileté M16 |
Montage - évacuation des forces | Trou fileté M16 |
- Capteur miniature à bouton en acier inoxydable IP65 (selon EN 60529)
- Compatible avec la mesure de force
- Conforme RoHS
- Convient pour les installations d'essai et les bancs d'essai
- Mesure de tension et de compression
- Haute précision (erreur globale 0,3% F.S.)
Cellule de mesure « S » 6 pointes en acier galvanisé pour la mesure de la force et de la masse
Données techniques SAUTER CS 3000-3Q1
Portée [Max] | 3000 kg |
Plage de mesure force [Max] (N) | 30 kN |
Forme | Capteur en forme "S" |
Directions de force | traction, compression |
Applications de mesure | force, masse |
Cellule de pesée - erreur combinée | 0,017% |
Capteur OIML classe | C3 |
Cellule de pesée - résolution (étalonnable) | 3000 e |
Cellule de pesée Y-valeur | 10000 |
Cellule de pesée - Valeur caractéristique - Nominal | 2 mV/V |
Protection IP - dispositif complet | IP67 |
Matériau | acier, nickelé |
Connexion de cellule de pesée | 6-conducteurs |
Longueur de câble | 5 m |
Montage - Application de la force | Trou fileté M24 |
Montage - évacuation des forces | Trou fileté M24 |
- Capteur miniature à bouton en acier inoxydable IP67 (selon EN 60529)
- Compatible avec la mesure de force
- Conforme RoHS
- Convient pour les installations d'essai et les bancs d'essai
- Mesure de tension et de compression
- Haute précision (erreur globale 0,5% F.S.)
Cellule de mesure « S » 6 pointes en acier galvanisé pour la mesure de la force et de la masse
Données techniques SAUTER CS 5000-3Q1
Portée [Max] | 5000 kg |
Plage de mesure force [Max] (N) | 50 kN |
Forme | Capteur en forme "S" |
Directions de force | traction, compression |
Applications de mesure | force, masse |
Cellule de pesée - erreur combinée | 0,017% |
Capteur OIML classe | C3 |
Cellule de pesée - résolution (étalonnable) | 3000 e |
Cellule de pesée Y-valeur | 10000 |
Cellule de pesée - Valeur caractéristique - Nominal | 2 mV/V |
Protection IP - dispositif complet | IP67 |
Matériau | acier, nickelé |
Connexion de cellule de pesée | 6-conducteurs |
Longueur de câble | 5 m |
Montage - Application de la force | Trou fileté M24 × 2 |
Montage - évacuation des forces | Trou fileté M24 × 2 |
Connexion à 6 fils: 2 fils supplémentaires pour maintenir une alimentation en tension constante au niveau du capteur de force lorsqu'il est utilisé avec une instrumentation appropriée. À utiliser spécialement lorsque de longs fils et une large plage de température
- Acier allié nickelé IP67 (selon EN 60529) Capteur de force de type «S»
- Compatible avec la mesure de force
- Applications de tension et de compression
- Conforme RoHS
- Convient pour suspendre, trémie et autres appareils de pesage
- Convient pour les installations d'essai et les bancs d'essai
- Précision OIML R60 C3
Cellule de mesure « S » 6 pointes en acier galvanisé pour la mesure de la force et de la masse
Données techniques SAUTER CS 6000-3Q1
Portée [Max] | 6000 kg |
Plage de mesure force [Max] (N) | 60 kN |
Forme | Capteur en forme "S" |
Directions de force | traction, compression |
Applications de mesure | force, masse |
Cellule de pesée - erreur combinée | 0,017% |
Capteur OIML classe | C3 |
Cellule de pesée - résolution (étalonnable) | 3000 e |
Cellule de pesée Y-valeur | 10000 |
Cellule de pesée - Valeur caractéristique - Nominal | 2 mV/V |
Protection IP - dispositif complet | IP67 |
Matériau | acier, nickelé |
Connexion de cellule de pesée | 6-conducteurs |
Longueur de câble | 5 m |
Montage - Application de la force | Trou fileté M24x2 |
Montage - évacuation des forces | Trou fileté M24x2 |
