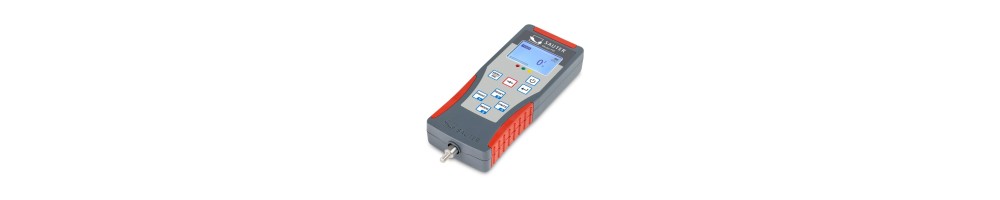

Dynamomètres numériques SAUTER FM – Mesure des forces de traction et de compression

Instruments professionnels de mesure de force pour l'industrie, les essais mécaniques et les laboratoires

Les dynamomètres numériques SAUTER FM, sont conçus pour mesurer les efforts de traction et de compression dans les environnements industriels, les laboratoires de contrôle et les services de recherche et développement.

Dans l'industrie moderne, la maîtrise des forces mécaniques constitue un élément essentiel de la qualité des produits. La force nécessaire pour extraire un connecteur, actionner un interrupteur, comprimer un ressort ou désengager un mécanisme peut déterminer la conformité d'un composant aux exigences techniques.

La gamme SAUTER FM répond à ces besoins en associant mesure numérique des forces, fonctions de contrôle, mémorisation des résultats et interfaces de communication.

Avec 13 variantes couvrant des capacités maximales de 5 N à 20 kN, elle propose des solutions adaptées aussi bien aux essais de faibles efforts qu'aux contrôles mécaniques nécessitant des charges plus importantes.

Les modèles à capteur intégré privilégient la compacité et la facilité d'utilisation. Les versions à capteur de force externe permettent de positionner séparément le capteur et l'unité d'affichage, ce qui facilite leur intégration dans certains montages d'essai.

La fréquence de mesure de 1 000 Hz, la tolérance annoncée de 0,2 % de la capacité maximale, les fonctions Peak Hold et Track ainsi que le contrôle des limites de tolérance contribuent à l'efficacité des opérations de mesure.

Une mémoire interne pouvant contenir jusqu'à 500 valeurs et les interfaces USB-C et PS/2 offrent des possibilités supplémentaires pour l'exploitation des résultats.

Grâce à leur écran rétroéclairé et réversible, leur indicateur graphique de capacité et leurs différentes configurations de capteurs, les dynamomètres SAUTER FM constituent des instruments polyvalents pour les professionnels de la mesure des forces.

Les principaux avantages des dynamomètres SAUTER FM

• Mesure bidirectionnelle : efforts de traction et de compression avec un même système

• 13 variantes : capacités maximales comprises entre 5 N et 20 000 N

• Capteur intégré ou externe : deux configurations pour différentes applications

• Tolérance de mesure de 0,2 % de la pleine échelle : caractéristique annoncée par le fabricant

• Fréquence de mesure de 1 000 Hz : acquisition rapide des variations de force

• Fonction Peak Hold : mémorisation de la force maximale mesurée

• Mode Track : affichage continu de la force instantanée

• Contrôle des tolérances : limites supérieure et inférieure configurables

• Signalisation visuelle : aide à l'évaluation des résultats

• Mémoire interne : jusqu'à 500 valeurs de mesure

• Interface USB-C : transmission des données vers des systèmes compatibles

• Interface PS/2 : connexion à des équipements adaptés

• Écran LCD rétroéclairé : lecture confortable dans différents environnements

• Affichage réversible : adaptation à plusieurs positions de travail

• Indicateur graphique de capacité : visualisation de l'utilisation de la plage de mesure

• Batterie rechargeable : utilisation flexible sur différents postes

• Compatibilité avec des bancs d'essai : selon le modèle et le montage

• Possibilités d'étalonnage : documentation métrologique selon les besoins

Gamme SAUTER FM – Comparatif des 13 modèles

La série comprend deux grandes configurations : les dynamomètres à capteur de force intégré et les versions à capteur externe.

Dynamomètres SAUTER FM à capteur intégré

Ces modèles réunissent le capteur de force et l'afficheur dans un même boîtier.

Ils conviennent notamment aux mesures manuelles et à l'installation sur des bancs d'essai compatibles.

Dynamomètres SAUTER FM à capteur externe

Les versions à capteur externe disposent d'un élément de mesure séparé de l'unité d'affichage.

Cette architecture offre davantage de liberté pour les montages mécaniques et les essais à forces élevées.

Le fabricant indique une tolérance de mesure de 0,2 % de la capacité maximale.

La résolution d'affichage ne doit pas être confondue avec l'exactitude de mesure.

Dynamomètres à capteur intégré – Compacité et polyvalence

Une solution pratique pour les mesures de traction et de compression

Les modèles SAUTER FM à capteur intégré possèdent un capteur de force directement incorporé au boîtier.

Cette conception facilite les contrôles ponctuels et les mesures réalisées sur des composants de dimensions réduites.

L'effort est appliqué à l'aide d'accessoires adaptés, dans l'axe prévu pour la mesure.

Applications courantes

• Mesure de la force d'actionnement de boutons-poussoirs

• Contrôle d'interrupteurs mécaniques

• Essais d'extraction de connecteurs

• Vérification de ressorts

• Contrôle de composants plastiques

• Essais de mécanismes de fermeture

• Développement de produits

• Contrôles qualité répétitifs

Les modèles à capteur intégré disposent d'un raccord fileté mâle M6 pour des accessoires compatibles.

Avantages de cette configuration

• Construction compacte

• Utilisation manuelle pratique

• Montage possible sur un banc d'essai compatible

• Lecture directe de la force

• Adaptation aux contrôles mobiles

• Mise en œuvre simple pour les essais courants

Capteurs de force externes – Pour les essais jusqu'à 20 kN

Séparer la mesure mécanique de l'affichage

Les versions SAUTER FM à capteur externe sont destinées aux applications nécessitant un montage mécanique particulier ou une capacité de mesure plus élevée.

Le capteur peut être placé au niveau du dispositif d'essai, tandis que l'unité d'affichage reste accessible à l'opérateur.

Les modèles disponibles couvrent des capacités maximales de 1 kN à 20 kN.

Applications typiques

• Mesure de forces d'arrachement

• Contrôle de fixations mécaniques

• Essais de retenue

• Mesures de compression sur composants industriels

• Vérification de liaisons mécaniques

• Contrôle de systèmes d'assemblage

• Essais en génie mécanique

• Intégration dans des montages d'essai spécifiques

Avantages des capteurs externes

• Positionnement indépendant du capteur

• Installation dans des dispositifs mécaniques adaptés

• Capacités de mesure plus élevées

• Meilleure accessibilité de l'afficheur

• Adaptation à différentes géométries d'essai

• Flexibilité pour les laboratoires et ateliers

Le montage doit assurer une transmission correcte des efforts et éviter les sollicitations latérales non prévues.

SAUTER FM 1K ou FM 1K EXT – Quelle différence ?

Les deux modèles présentent une capacité maximale de 1 000 N et une résolution de 0,5 N.

Leur principale différence réside dans la configuration du capteur.

SAUTER FM 1K : capteur intégré, adapté aux mesures directes et aux montages compacts.

SAUTER FM 1K EXT : capteur externe, permettant une installation séparée dans un dispositif d'essai.

Le choix dépend principalement des contraintes mécaniques et de l'organisation du poste de mesure.

Mesure des forces de traction

Contrôler les efforts d'extraction, de retenue et de séparation

La mesure en traction consiste à appliquer un effort de tirage à un composant afin de déterminer son comportement mécanique.

Elle est largement utilisée pour vérifier la résistance de connexions, d'assemblages et de dispositifs de fixation.

Essais d'extraction de connecteurs

Les connecteurs électriques et mécaniques doivent souvent présenter une force de retenue définie.

Une force insuffisante peut entraîner un débranchement involontaire.

Une force excessive peut compliquer l'assemblage ou la maintenance.

Un dynamomètre SAUTER FM permet de mesurer la force d'extraction selon une procédure d'essai déterminée.

Contrôle des fixations de câbles

La force nécessaire pour retirer un câble ou un élément de connexion peut être mesurée avec un système de serrage adapté.

L'alignement de l'effort est essentiel pour obtenir un résultat exploitable.

Essais sur ressorts de traction

Les ressorts peuvent être soumis à une force de traction à un allongement défini.

Pour comparer plusieurs résultats, la longueur d'essai et les conditions de chargement doivent être reproductibles.

Contrôle de mécanismes de verrouillage

Les efforts nécessaires pour libérer un verrouillage ou ouvrir un système de fermeture peuvent être vérifiés.

Ces mesures sont utiles lors du développement et du contrôle de composants techniques.

Essais sur clips et assemblages plastiques

Les assemblages à encliquetage peuvent être évalués en mesurant la force nécessaire à leur séparation.

Les résultats contribuent à la comparaison de différentes conceptions.

Mesure des forces de compression

Vérifier les efforts d'appui, d'actionnement et de résistance

La mesure en compression consiste à appliquer une force de poussée sur un composant ou un ensemble mécanique.

Elle intervient dans de nombreux contrôles industriels.

Force d'actionnement des boutons-poussoirs

La force nécessaire pour actionner un bouton influence le fonctionnement et la sensation d'utilisation.

La mesure permet de vérifier si cette force se situe dans les limites définies.

Contrôle des ressorts de compression

Un ressort peut être comprimé jusqu'à une position déterminée afin de mesurer la force correspondante.

L'utilisation d'un banc d'essai adapté favorise la répétabilité.

Essais sur ensembles mécaniques

Les composants peuvent être soumis à une compression contrôlée pour examiner leur comportement.

La mesure peut concerner la force d'actionnement, la résistance mécanique ou une autre caractéristique spécifiée.

Contrôle de pièces plastiques

Les pièces plastiques peuvent être testées avec des accessoires de compression adaptés.

Le choix de la surface de contact et la position de l'échantillon sont importants.

Fonction Peak Hold – Mesurer la force maximale

Enregistrer les pics de force pendant un essai

Dans de nombreuses applications, la valeur maximale atteinte pendant un essai constitue le résultat principal.

La fonction Peak Hold permet de mémoriser cette valeur.

Elle est particulièrement intéressante pour les essais d'arrachement, de déclenchement et d'actionnement.

Applications typiques

• Force maximale d'extraction

• Effort de désengagement d'un clip

• Force maximale de compression d'un ressort

• Force d'actionnement d'un interrupteur

• Contrôle de la force de retenue

• Comparaison de charges maximales

Exemple : essai d'extraction d'un connecteur

Le connecteur est fixé dans un dispositif approprié.

Un effort de traction est appliqué progressivement.

La force augmente jusqu'à atteindre une valeur maximale.

La fonction Peak Hold conserve le pic enregistré.

Le résultat peut ensuite être comparé à une spécification.

La capacité à saisir des pics très brefs dépend de la dynamique de mesure et des conditions d'essai.

Mode Track – Suivi continu de la force appliquée

Observer les variations pendant la mesure

En mode Track, le dynamomètre affiche en continu la force instantanée.

L'opérateur peut ainsi suivre l'évolution de la charge pendant un essai.

Cette fonction est utile pour les ressorts, les mécanismes et les composants soumis à des efforts progressifs.

L'affichage continu ne signifie toutefois pas qu'une courbe complète force-temps ou force-déplacement est automatiquement enregistrée.

Fréquence de mesure de 1 000 Hz

Acquisition rapide des variations d'effort

La série SAUTER FM fonctionne avec une fréquence de mesure de 1 000 Hz.

Cela correspond à une acquisition interne de 1 000 mesures par seconde.

Cette caractéristique présente un intérêt lorsque les forces évoluent rapidement.

Exemples d'applications

• Actionnement d'interrupteurs

• Désengagement de connecteurs

• Essais de clips mécaniques

• Détection de pics de force

• Contrôles de déclenchement

• Vérifications fonctionnelles

La fréquence interne d'acquisition ne doit pas être confondue avec le débit de transmission des données vers un ordinateur.

Mémoire interne jusqu'à 500 valeurs

Conserver les résultats directement dans l'instrument

La série SAUTER FM intègre une mémoire permettant d'enregistrer jusqu'à 500 valeurs de mesure.

Cette fonction est utile pour les contrôles répétitifs et les séries d'essais.

Elle évite de devoir relever manuellement chaque résultat immédiatement après la mesure.

Avantages de la mémorisation

• Conservation de plusieurs résultats

• Simplification des contrôles successifs

• Réduction des erreurs de transcription

• Préparation de l'exploitation des données

• Comparaison de mesures

• Organisation des procédures de contrôle

Exemple : contrôle d'un lot de production

Un fabricant souhaite vérifier la force d'actionnement d'une série d'interrupteurs.

Chaque composant est testé selon une procédure définie.

Les valeurs sont enregistrées dans le dynamomètre.

Elles peuvent ensuite être consultées ou transférées pour une analyse complémentaire.

La mémoire interne ne remplace pas à elle seule un rapport d'essai complet comportant l'identification des échantillons et les conditions de mesure.

Interface USB-C – Exploitation numérique des résultats

Transmettre les données à des systèmes compatibles

Les dynamomètres SAUTER FM disposent d'une interface USB-C.

Cette connexion permet d'envisager le transfert des résultats vers des systèmes compatibles.

Elle facilite l'intégration de la mesure de force dans des procédures de contrôle utilisant des outils numériques.

Applications possibles

• Transfert de valeurs vers un ordinateur compatible

• Exploitation de résultats de contrôle

• Comparaison de séries de mesures

• Préparation de documents de qualité

• Utilisation de logiciels adaptés

• Intégration dans des postes de mesure techniques

Fréquence de mesure et débit de transmission

La fréquence interne de mesure atteint 1 000 Hz.

Le débit de transmission documenté vers un ordinateur est d'environ 25 valeurs par seconde.

Ces deux caractéristiques correspondent à des fonctions différentes.

La présence d'une interface USB-C ne signifie donc pas que toutes les mesures internes sont transmises individuellement à 1 000 Hz.

Interface PS/2 – Possibilités de connexion supplémentaires

Compatibilité avec des équipements adaptés

Outre l'USB-C, la série SAUTER FM possède une interface PS/2.

Elle offre des possibilités supplémentaires de connexion à des équipements compatibles.

Avant toute intégration, il convient de vérifier les fonctions prises en charge et les caractéristiques des interfaces.

Contrôle des tolérances – Limites supérieure et inférieure

Faciliter la vérification de conformité

Les dynamomètres SAUTER FM permettent de définir des limites de force pour les mesures de traction et de compression.

Ces seuils servent à comparer les résultats à des critères d'acceptation établis.

Une signalisation visuelle facilite l'interprétation.

Exemple : contrôle d'un bouton-poussoir

Un fabricant définit une plage admissible pour la force d'actionnement d'un bouton.

La force est mesurée lors du contrôle.

Le résultat est comparé aux limites configurées.

Cette procédure permet de repérer plus facilement les composants dont la force mesurée ne correspond pas aux exigences.

Avantages pour la qualité

• Critères d'évaluation uniformes

• Vérification rapide des résultats

• Assistance aux contrôles répétitifs

• Réduction des comparaisons manuelles

• Identification des écarts

• Meilleure organisation des inspections

Les limites doivent être définies conformément aux spécifications du produit.

Indicateur graphique de capacité

Visualiser l'utilisation de la plage de mesure

La série SAUTER FM dispose d'un indicateur graphique de capacité.

Celui-ci représente la proportion de la plage de mesure actuellement utilisée.

Il permet à l'opérateur d'évaluer rapidement la charge appliquée, en complément de la valeur numérique affichée.

Cette fonction est particulièrement utile lorsque la force augmente progressivement.

Elle ne remplace pas le respect de la capacité maximale du dynamomètre.

Écran LCD rétroéclairé et réversible

Lecture confortable dans différentes configurations

Les dynamomètres SAUTER FM sont équipés d'un écran LCD rétroéclairé avec affichage graphique.

Le rétroéclairage améliore la lisibilité dans les ateliers, laboratoires et postes de contrôle.

L'orientation réversible de l'affichage facilite la lecture lorsque l'appareil est utilisé dans différentes positions.

SAUTER FM avec banc d'essai

Améliorer la répétabilité des mesures

Lors d'une mesure manuelle, les mouvements de l'opérateur, la vitesse d'application de la charge et l'alignement peuvent influencer les résultats.

Un banc d'essai adapté permet de mieux maîtriser ces paramètres.

Les modèles SAUTER FM à capteur intégré peuvent être installés sur des bancs d'essai SAUTER compatibles, dont certains présentent une capacité maximale allant jusqu'à 5 kN.

La capacité propre du dynamomètre doit toujours être respectée.

Avantages d'un banc d'essai

• Meilleur alignement des efforts

• Réduction de l'influence de l'opérateur

• Conditions de mesure plus constantes

• Amélioration de la répétabilité

• Positionnement contrôlé des échantillons

• Utilisation de dispositifs de fixation adaptés

Bancs d'essai manuels

Les bancs manuels conviennent aux applications nécessitant une application guidée de la force.

Ils permettent d'effectuer des contrôles dans des conditions plus maîtrisées que lors d'une mesure entièrement libre.

Bancs d'essai motorisés

Les bancs motorisés peuvent offrir un déplacement plus régulier pour certains essais répétitifs.

La compatibilité dépend de la capacité, des fixations, de la course et de la procédure de test.

Mesure force-déplacement

Certains essais nécessitent de connaître à la fois la force et le déplacement.

L'enregistrement d'une courbe force-déplacement exige un dispositif de mesure du déplacement et un système d'acquisition adaptés.

Le dynamomètre seul ne constitue pas un système complet d'analyse force-déplacement.

SAUTER FM pour le contrôle qualité industriel

Vérifier les performances mécaniques des composants

Dans l'industrie, de nombreuses caractéristiques fonctionnelles sont liées à des efforts mécaniques.

Un connecteur doit présenter une force de retenue suffisante.

Un bouton doit pouvoir être actionné dans une plage déterminée.

Un mécanisme de verrouillage doit fonctionner conformément à sa spécification.

Les dynamomètres SAUTER FM permettent de mesurer ces forces dans le cadre de procédures définies.

Applications courantes

• Contrôle des forces d'extraction

• Vérification des forces d'actionnement

• Mesure des efforts sur ressorts

• Contrôle de systèmes de fermeture

• Vérification d'assemblages

• Comparaison de lots de fabrication

• Contrôles fonctionnels

• Essais de retenue mécanique

La mémorisation des résultats, le contrôle des limites et les interfaces numériques sont particulièrement intéressants pour les procédures d'inspection structurées.

SAUTER FM dans l'industrie automobile

Mesure des forces sur connecteurs et composants mécaniques

L'industrie automobile utilise de nombreux composants soumis à des exigences de fonctionnement précises.

Les dynamomètres SAUTER FM peuvent intervenir dans les essais de développement et les contrôles internes.

Exemples d'applications

• Extraction de connecteurs électriques

• Force d'actionnement d'interrupteurs

• Vérification de mécanismes de verrouillage

• Contrôle de clips de fixation

• Essais de ressorts

• Assemblages plastiques

• Commandes mécaniques

• Comparaison de prototypes

Pour les essais soumis à des normes spécifiques, l'ensemble du système et de la procédure doit satisfaire aux exigences applicables.

SAUTER FM dans la plasturgie

Contrôle des clips, encliquetages et assemblages

Les pièces plastiques sont souvent assemblées à l'aide de clips et de systèmes d'encliquetage.

La force nécessaire à leur engagement ou à leur séparation peut être une caractéristique importante.

Les dynamomètres SAUTER FM permettent de mesurer ces efforts dans des conditions adaptées.

Applications

• Force de désengagement des clips

• Essais de fermetures plastiques

• Contrôle des connexions

• Vérification de pièces moulées

• Comparaison de géométries

• Contrôle qualité des assemblages

Le choix des dispositifs de maintien doit tenir compte de la forme et de la résistance de l'échantillon.

SAUTER FM en génie mécanique

Mesurer les efforts sur des ensembles techniques

En génie mécanique, la mesure des forces est utilisée pour vérifier le comportement de mécanismes, de fixations et de composants.

Les versions à capteur externe offrent notamment des possibilités d'intégration dans des montages adaptés aux charges plus élevées.

Applications possibles

• Essais de liaisons mécaniques

• Mesure de forces de retenue

• Contrôle de ressorts

• Vérification de mécanismes

• Essais sur assemblages

• Comparaison de conceptions

• Contrôles de charges fonctionnelles

SAUTER FM en recherche et développement

Étudier les performances mécaniques des prototypes

Pendant le développement d'un produit, la mesure de force permet de comparer différentes solutions techniques.

Elle peut contribuer à comprendre le comportement d'un mécanisme ou à vérifier les conséquences d'une modification de conception.

Exemples

• Comparaison de prototypes

• Étude de ressorts

• Mesure de forces d'actionnement

• Évaluation de systèmes de fixation

• Essais de résistance mécanique

• Contrôles fonctionnels

• Expérimentations techniques

La mémoire interne et les interfaces numériques facilitent l'exploitation ultérieure des résultats.

Pour les analyses dynamiques avancées ou l'enregistrement de courbes complètes, des équipements supplémentaires peuvent être nécessaires.

SAUTER FM pour la maintenance et les services techniques

Vérifier les efforts lors des opérations de contrôle

Les dynamomètres portables peuvent également être utilisés dans les activités de maintenance.

Ils permettent de comparer des forces d'actionnement ou de contrôler certains mécanismes par rapport à des valeurs de référence.

Les modèles à capteur intégré conviennent particulièrement aux contrôles mobiles.

Les versions à capteur externe peuvent être utilisées dans des dispositifs adaptés aux forces plus importantes.

Caractéristiques techniques des dynamomètres SAUTER FM

Les caractéristiques précises et les accessoires fournis doivent être vérifiés pour chaque référence.

Capacité, résolution et exactitude – Comprendre les différences

Capacité maximale

La capacité maximale indique la force la plus élevée pouvant être mesurée dans la plage de fonctionnement spécifiée.

Par exemple, le SAUTER FM 100 possède une capacité maximale de 100 N.

Résolution d'affichage

La résolution correspond au plus petit incrément visible sur l'écran.

Pour le FM 100, elle est de 0,05 N.

Tolérance de mesure

La tolérance annoncée est de 0,2 % de la capacité maximale.

Pour un appareil de 100 N, cela représente 0,2 N.

Une résolution de 0,05 N ne signifie donc pas que l'erreur maximale est de 0,05 N.

Choisir la capacité appropriée

Un dynamomètre présentant une capacité trop élevée peut offrir une résolution moins favorable pour la mesure de petites forces.

Il est donc important de choisir un modèle adapté à la force maximale attendue et aux exigences métrologiques.

Protection contre les surcharges et sécurité d'utilisation

Préserver les performances du capteur de force

La série SAUTER FM possède une protection contre les surcharges annoncée à 120 % de la capacité maximale.

Cette valeur ne correspond pas à une extension de la plage normale de mesure.

La capacité nominale doit être respectée pendant l'utilisation.

Recommandations

• Choisir une capacité adaptée

• Appliquer la force dans l'axe prévu

• Éviter les efforts latéraux

• Utiliser des accessoires compatibles

• Prévenir les surcharges brusques

• Vérifier la fixation des capteurs externes

• Respecter les instructions du fabricant

Accessoires et dispositifs de fixation

Adapter le dynamomètre aux différentes applications

Le choix des accessoires influence directement la qualité des essais.

Les mesures en traction peuvent nécessiter des crochets ou des systèmes de préhension.

Les essais en compression peuvent nécessiter des embouts plats, pointus ou spécifiques.

Accessoires courants

• Crochets de traction

• Embouts de compression

• Mors et dispositifs de maintien

• Adaptateurs mécaniques

• Bancs d'essai compatibles

• Éléments de connexion

• Prestations d'étalonnage

• Logiciels compatibles d'exploitation des mesures

La compatibilité dépend du modèle, de la capacité et des raccordements mécaniques.

Étalonnage des dynamomètres SAUTER FM

Assurer la traçabilité des mesures de force

Dans les environnements industriels, les mesures utilisées pour l'acceptation des produits ou le contrôle qualité peuvent nécessiter un étalonnage périodique.

L'étalonnage consiste à comparer les indications de l'instrument avec des forces de référence appropriées.

Les écarts constatés sont documentés.

Étalonnage en usine

Un étalonnage en usine peut convenir lorsqu'une comparaison documentée avec des références est nécessaire sans exigence particulière d'accréditation.

Étalonnage accrédité

Pour des applications nécessitant une traçabilité métrologique renforcée, un étalonnage réalisé sous accréditation peut être approprié.

Les prestations disponibles dépendent du modèle, de la capacité et du sens de mesure.

Différence entre étalonnage et ajustage

L'étalonnage détermine et documente les écarts de mesure.

L'ajustage modifie le comportement métrologique de l'instrument.

Il s'agit de deux opérations distinctes.

Fréquence d'étalonnage

La périodicité dépend notamment :

• De la fréquence d'utilisation

• Des forces appliquées

• Des conditions environnementales

• Des exigences qualité

• Des procédures internes

• Des résultats des étalonnages précédents

SAUTER FM ou SAUTER FE – Quelle série choisir ?

Comparaison des deux gammes de dynamomètres numériques

Les séries SAUTER FM et SAUTER FE sont toutes deux destinées à la mesure des forces de traction et de compression.

La gamme FM propose cependant des fonctions supplémentaires et des capacités plus élevées.

Quand choisir SAUTER FE ?

La série FE convient aux applications courantes de mesure de force lorsque les fonctions supplémentaires de stockage, de communication et les capacités élevées ne sont pas nécessaires.

Quand privilégier SAUTER FM ?

La série FM est particulièrement intéressante lorsque :

• Les valeurs doivent être mémorisées

• Une transmission de données est souhaitée

• Des capacités jusqu'à 20 kN sont nécessaires

• Un capteur externe facilite le montage

• Des contrôles répétitifs sont effectués

• La mesure fait partie d'une procédure qualité structurée

Comment choisir son dynamomètre SAUTER FM ?

1. Déterminer la force maximale attendue

Identifier la charge la plus élevée susceptible d'apparaître pendant l'essai.

Prévoir une marge adaptée pour les éventuels pics de force.

2. Sélectionner la capacité de mesure

Choisir un modèle couvrant la plage nécessaire tout en offrant une résolution appropriée.

3. Choisir le type de capteur

Un capteur intégré convient aux mesures compactes et manuelles.

Un capteur externe peut être préférable pour des charges élevées ou des montages particuliers.

4. Évaluer le besoin d'un banc d'essai

Un banc d'essai adapté peut améliorer la répétabilité des mesures fréquentes.

5. Sélectionner les accessoires

Les mors, crochets et embouts doivent correspondre à la géométrie de l'échantillon.

6. Prévoir la gestion des données

Déterminer comment les résultats seront mémorisés, transmis et documentés.

7. Définir les exigences d'étalonnage

Vérifier si un étalonnage en usine ou accrédité est nécessaire.

Questions fréquentes sur les dynamomètres SAUTER FM

Qu'est-ce qu'un dynamomètre numérique SAUTER FM ?

C'est un instrument électronique destiné à mesurer les forces de traction et de compression. La gamme comprend des modèles à capteur intégré et à capteur externe.

Quelles sont les capacités disponibles ?

La série comprend 13 variantes avec des capacités maximales de 5 N à 20 000 N.

Peut-on mesurer la traction et la compression avec le même appareil ?

Oui. Les deux sens de mesure sont pris en charge.

Quelle est la différence entre capteur intégré et capteur externe ?

Un capteur intégré est placé dans le boîtier de l'instrument. Un capteur externe est installé séparément et relié à l'unité d'affichage.

Quels modèles possèdent un capteur externe ?

Les SAUTER FM 1K EXT, FM 3K, FM 5K, FM 10K et FM 20K.

Quelle est la tolérance de mesure annoncée ?

Le fabricant indique 0,2 % de la capacité maximale.

Quelle est la fréquence de mesure ?

La fréquence interne est de 1 000 Hz.

Combien de valeurs peut-on mémoriser ?

Jusqu'à 500 valeurs de mesure.

Quelles interfaces sont disponibles ?

USB-C et PS/2.

Peut-on transférer les mesures vers un ordinateur ?

Oui, vers des systèmes compatibles, sous réserve des conditions de connexion et des logiciels nécessaires.

À quoi sert la fonction Peak Hold ?

Elle permet de conserver la force maximale enregistrée pendant un essai.

Quelle est la fonction du mode Track ?

Il affiche en continu la force actuellement appliquée.

Peut-on configurer des limites de tolérance ?

Oui. Des seuils supérieur et inférieur peuvent être définis pour les mesures de traction et de compression.

Le dynamomètre dispose-t-il d'un indicateur de capacité ?

Oui. Un indicateur graphique représente l'utilisation de la plage de mesure.

Peut-on utiliser SAUTER FM avec un banc d'essai ?

Oui. Les modèles à capteur intégré peuvent être montés sur des bancs d'essai SAUTER compatibles, sous réserve de respecter les capacités et les conditions de fixation.

Peut-on mesurer la force d'un ressort ?

Oui, avec des accessoires et une méthode d'essai appropriés.

Peut-on mesurer la force d'extraction d'un connecteur ?

Oui, à condition d'utiliser un dispositif de maintien adapté et une procédure définie.

La série convient-elle au contrôle qualité en production ?

Oui. La mémoire, les limites de tolérance et les interfaces numériques sont utiles pour les contrôles répétitifs.

Peut-on enregistrer une courbe force-déplacement ?

Une courbe complète nécessite une mesure de déplacement et un système d'acquisition appropriés. Le dynamomètre seul ne constitue pas un système complet de mesure force-déplacement.

Quelles unités sont disponibles ?

N, kN, kgf et lbf.

Existe-t-il des possibilités d'étalonnage ?

Oui. Des prestations d'étalonnage adaptées peuvent être disponibles selon le modèle et le sens de mesure.

Quel modèle possède la capacité la plus élevée ?

Le SAUTER FM 20K, avec une capacité maximale de 20 kN.

Quelle est la différence entre SAUTER FM et SAUTER FE ?

La série FM propose notamment une mémoire interne, des interfaces de communication, une tolérance annoncée de 0,2 % de la pleine échelle et des capteurs externes jusqu'à 20 kN.

Acheter un dynamomètre numérique SAUTER FM en SMI

Les dynamomètres numériques SAUTER FM associent mesure professionnelle des forces, fonctions de contrôle et possibilités de gestion des résultats.

Avec 13 variantes de 5 N à 20 kN, la gamme couvre aussi bien les contrôles de faibles efforts que les essais mécaniques nécessitant des capacités plus importantes.

Les versions à capteur intégré privilégient la compacité, tandis que les modèles à capteur externe permettent une intégration flexible dans des montages adaptés.

La fréquence de mesure de 1 000 Hz, les fonctions Peak Hold et Track, les limites de tolérance et la mémoire interne contribuent à l'efficacité des procédures de contrôle.

Les interfaces USB-C et PS/2 offrent des possibilités supplémentaires pour l'exploitation numérique des données.

Que ce soit dans l'industrie automobile, la plasturgie, le génie mécanique, les laboratoires de recherche ou la maintenance industrielle, la série SAUTER FM permet de mesurer les efforts de traction et de compression dans des conditions adaptées.

Découvrez les modèles SAUTER FM et sélectionnez le dynamomètre numérique correspondant à vos exigences de capacité, de configuration du capteur et de contrôle qualité.

SAUTER FM – La mesure numérique des forces au service des essais mécaniques professionnels.
