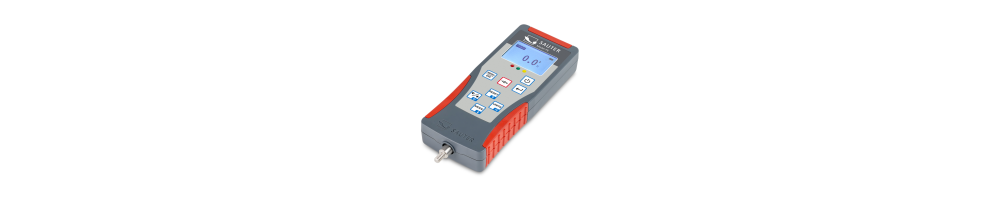

Dynamomètres numériques SAUTER FE – Mesure des forces de traction et de compression

Dynamomètres professionnels pour les essais mécaniques, le contrôle qualité et les laboratoires industriels

Les dynamomètres numériques SAUTER FE, développés par KERN & SOHN, sont destinés à la mesure des forces de traction et de compression dans les environnements professionnels.

Dans l'industrie, la maîtrise des efforts mécaniques joue un rôle essentiel dans la qualité et la fiabilité des produits. La force nécessaire pour actionner un bouton, extraire un connecteur, comprimer un ressort ou ouvrir un mécanisme peut constituer un critère déterminant lors du contrôle d'un composant.

La gamme SAUTER FE permet de réaliser ces vérifications à l'aide d'un instrument numérique compact, doté de fonctions adaptées aux essais techniques et aux contrôles répétitifs.

Avec huit modèles couvrant des capacités maximales de 5 à 1 000 N, elle répond à de nombreuses applications, depuis la mesure de faibles efforts jusqu'aux contrôles mécaniques nécessitant des forces plus importantes.

La fréquence de mesure de 1 000 Hz, la fonction de mémorisation de la force maximale, l'affichage continu et le contrôle des limites de tolérance facilitent l'analyse des résultats.

Les dynamomètres SAUTER FE peuvent être utilisés manuellement ou montés sur des bancs d'essai SAUTER compatibles pour améliorer la régularité des conditions de mesure.

Ils constituent ainsi une solution intéressante pour les services de contrôle qualité, les laboratoires d'essais, les bureaux d'études et les entreprises industrielles.

Les principaux avantages des dynamomètres SAUTER FE

• Mesure bidirectionnelle : forces de traction et de compression avec un seul appareil

• Huit capacités disponibles : de 5 à 1 000 N

• Résolution d'affichage fine : à partir de 0,002 N selon le modèle

• Fréquence de mesure de 1 000 Hz : acquisition rapide des variations d'effort

• Fonction Peak Hold : mémorisation de la force maximale mesurée

• Mode Track : affichage continu de la force instantanée

• Fonction Pass/Fail : contrôle par limites supérieure et inférieure

• Signalisation visuelle et sonore : assistance lors des vérifications de tolérance

• Écran rétroéclairé : lecture confortable dans différents environnements

• Affichage réversible : adaptation à l'orientation de l'instrument

• Boîtier ergonomique : utilisation manuelle pratique

• Montage sur banc d'essai : compatibilité avec des systèmes SAUTER adaptés jusqu'à 1 kN

• Plusieurs unités de force : N, kN, kgf, ozf et lbf

• Alimentation flexible : fonctionnement sur batterie rechargeable ou alimentation adaptée

• Accessoires de mesure standards : adaptation à différentes applications

• Mallette de transport : protection et rangement de l'instrument

Gamme SAUTER FE – Comparatif des huit modèles

Le choix du dynamomètre dépend principalement de la force maximale attendue et de la résolution d'affichage nécessaire.

Le fabricant indique une tolérance de mesure de 0,3 % de la capacité maximale.

La résolution d'affichage ne doit pas être confondue avec l'exactitude de mesure.

SAUTER FE 5 – Dynamomètre haute résolution jusqu'à 5 N

Le SAUTER FE 5 offre une capacité maximale de 5 N et une résolution d'affichage de 0,002 N.

Il convient aux applications nécessitant la mesure d'efforts relativement faibles.

Applications possibles :

• Contrôle de petits boutons-poussoirs

• Mesure de faibles efforts sur ressorts

• Vérification de composants miniatures

• Essais de mécanismes légers

• Contrôle de petites forces de compression

• Développement de composants mécaniques

SAUTER FE 10 – Mesure des faibles efforts jusqu'à 10 N

Avec une capacité maximale de 10 N et une résolution de 0,005 N, le SAUTER FE 10 convient aux essais de petits mécanismes et de composants nécessitant une mesure fine des efforts.

Il peut notamment être utilisé pour les interrupteurs, les petits ressorts et les assemblages mécaniques légers.

SAUTER FE 20 – Dynamomètre polyvalent jusqu'à 20 N

Le SAUTER FE 20 associe une capacité maximale de 20 N à une résolution de 0,01 N.

Il constitue une solution pour les contrôles de composants mécaniques, les essais de fonctionnement et les vérifications répétitives de faibles efforts.

SAUTER FE 50 – Mesure de traction et de compression jusqu'à 50 N

Le SAUTER FE 50 dispose d'une capacité maximale de 50 N et d'une résolution de 0,02 N.

Il peut être utilisé pour contrôler des ressorts, des connecteurs, des éléments de commande et divers mécanismes industriels.

SAUTER FE 100 – Dynamomètre industriel jusqu'à 100 N

Le SAUTER FE 100 offre une capacité maximale de 100 N et une résolution de 0,05 N.

Il répond aux besoins de nombreuses opérations de contrôle qualité, notamment pour les assemblages, les dispositifs de fermeture et les composants mécaniques.

SAUTER FE 200 – Contrôle des efforts jusqu'à 200 N

Avec une capacité maximale de 200 N et une résolution de 0,1 N, le SAUTER FE 200 est destiné aux essais impliquant des efforts plus importants.

Il peut intervenir dans la vérification de connexions mécaniques, de systèmes de retenue et de composants industriels.

SAUTER FE 500 – Dynamomètre numérique jusqu'à 500 N

Le SAUTER FE 500 permet de mesurer des forces jusqu'à 500 N avec une résolution de 0,2 N.

Il convient à des applications industrielles telles que les essais d'arrachement, les contrôles de compression et la vérification de l'effort nécessaire au fonctionnement de certains mécanismes.

SAUTER FE 1K – Mesure des forces jusqu'à 1 000 N

Le SAUTER FE 1K représente le modèle de plus grande capacité de la série.

Avec une capacité maximale de 1 000 N et une résolution de 0,5 N, il permet de réaliser des contrôles de traction et de compression sur des composants soumis à des charges plus élevées.

Pour ces applications, le choix des accessoires et du banc d'essai doit tenir compte des forces maximales appliquées.

Mesure de force en traction – Contrôler les efforts d'extraction et de séparation

Déterminer la force nécessaire pour tirer, extraire ou désassembler

La mesure en traction consiste à appliquer une force de tirage à un composant ou à un assemblage.

Elle permet notamment d'évaluer la résistance d'une liaison mécanique ou la force nécessaire pour extraire un élément.

Cette méthode est largement utilisée dans les essais de composants, les opérations de contrôle qualité et les études de développement.

Applications courantes des essais de traction

Connecteurs électriques

Mesure de la force nécessaire pour séparer des connecteurs adaptés à ce type d'essai.

Fixations de câbles

Contrôle de l'effort d'extraction de certains systèmes de fixation ou de raccordement.

Ressorts de traction

Mesure de la force exercée lors de l'allongement d'un ressort.

Systèmes de fermeture

Évaluation de la force nécessaire pour ouvrir ou libérer un mécanisme.

Assemblages plastiques

Contrôle des forces de séparation de clips et de connexions mécaniques.

Développement de produits

Comparaison de différentes conceptions à partir de procédures d'essai définies.

Pour obtenir des résultats exploitables, il est essentiel d'utiliser des dispositifs de préhension adaptés et de respecter l'axe de mesure.

Mesure de force en compression – Vérifier les efforts d'appui et de résistance

Mesurer la force appliquée lors d'une pression mécanique

La mesure en compression permet de déterminer l'effort exercé lorsqu'un composant est comprimé, actionné ou soumis à une pression.

Elle trouve de nombreuses applications dans l'industrie et les laboratoires d'essais.

Exemples d'applications

• Mesure de l'effort d'actionnement d'un bouton

• Contrôle de commutateurs mécaniques

• Essais sur ressorts de compression

• Vérification de dispositifs de commande

• Contrôle de mécanismes de verrouillage

• Mesure de résistances mécaniques

• Essais sur composants plastiques

• Vérification d'assemblages

L'effort doit être appliqué autant que possible dans l'axe du capteur.

Le choix de l'embout de compression et le positionnement de l'échantillon influencent la répétabilité des résultats.

Fonction Peak Hold – Mémorisation de la force maximale

Une fonction essentielle pour les essais d'arrachement et de déclenchement

Dans de nombreux essais mécaniques, la valeur la plus importante est la force maximale atteinte pendant l'opération.

La fonction Peak Hold du SAUTER FE permet de mémoriser et d'afficher cette valeur.

Elle est particulièrement utile lorsque le contrôle repose sur un effort maximal plutôt que sur la force instantanée.

Exemple : essai d'extraction d'un connecteur

Un connecteur est fixé dans un dispositif de contrôle approprié.

Une force de traction est appliquée progressivement.

Pendant l'essai, la force évolue jusqu'à atteindre une valeur maximale.

Le dynamomètre mémorise le pic de force enregistré.

Cette valeur peut ensuite être comparée au critère défini dans la procédure de contrôle.

Avantages de la fonction Peak Hold

• Mesure des forces maximales en traction

• Mesure des forces maximales en compression

• Contrôle des efforts d'arrachement

• Vérification des forces de déclenchement

• Comparaison des résultats entre composants

• Assistance aux contrôles répétitifs

La capture d'un pic dépend notamment de la fréquence de mesure et de la dynamique de l'essai.

Mode Track – Affichage continu de la force

Suivre l'évolution de l'effort pendant l'essai

Le mode Track affiche en continu la force instantanée mesurée.

Il permet à l'opérateur d'observer les variations de charge pendant une opération de traction ou de compression.

Cette fonction peut être utile lors de l'évaluation de ressorts, de mécanismes ou de composants soumis à une charge progressive.

Le mode Track facilite l'observation directe de l'effort, mais ne constitue pas à lui seul un système complet d'enregistrement de courbes force-déplacement.

Fonction Pass/Fail – Contrôle des tolérances de force

Identifier les résultats conformes aux critères de contrôle

La gamme SAUTER FE dispose d'une fonction de contrôle par limites supérieure et inférieure.

L'utilisateur peut définir un intervalle de force acceptable en fonction des exigences de son application.

L'instrument fournit une indication visuelle et sonore pour faciliter l'évaluation du résultat.

Exemple : contrôle d'un bouton-poussoir

Un fabricant définit une plage admissible pour la force nécessaire à l'actionnement d'un bouton.

Pendant le contrôle qualité, un dynamomètre SAUTER FE mesure l'effort appliqué.

La valeur obtenue est comparée aux limites définies.

Cette méthode aide à identifier les composants dont le comportement mécanique ne correspond pas aux spécifications.

Intérêts pour le contrôle qualité

• Évaluation rapide des mesures

• Vérification de critères prédéfinis

• Assistance aux contrôles répétitifs

• Signalisation visuelle et sonore

• Harmonisation des procédures de vérification

Les limites de tolérance doivent être déterminées selon les spécifications du produit ou la méthode d'essai applicable.

Fréquence de mesure de 1 000 Hz

Acquisition rapide des variations de force

Les dynamomètres SAUTER FE fonctionnent avec une fréquence de mesure de 1 000 Hz.

Cela correspond à une fréquence d'acquisition de 1 000 mesures par seconde.

Cette caractéristique est intéressante lorsque l'effort varie rapidement au cours d'un essai.

Applications concernées

• Actionnement de boutons

• Déconnexion de composants

• Déclenchement de mécanismes

• Essais sur clips et assemblages

• Contrôle de pics de force

• Vérification fonctionnelle de composants

La fréquence de mesure ne détermine pas, à elle seule, l'ensemble des performances dynamiques de l'instrument.

Écran rétroéclairé et affichage réversible

Une lecture adaptée aux différentes positions de mesure

Le SAUTER FE possède un écran numérique rétroéclairé.

Cette caractéristique facilite la lecture des résultats dans les ateliers, les laboratoires et les postes de contrôle.

L'orientation réversible de l'affichage permet d'adapter la lecture à différentes positions de l'appareil.

Elle constitue un avantage lors des mesures manuelles et des configurations d'essai variées.

Dynamomètre ergonomique pour les mesures manuelles

Un instrument compact pour les interventions techniques

Le boîtier du SAUTER FE est conçu pour faciliter la prise en main.

Ses dimensions approximatives de 71 × 31 × 180 mm et son poids net d'environ 350 g permettent une utilisation dans différents environnements professionnels.

Le dynamomètre peut être employé sur un poste de contrôle ou déplacé entre plusieurs zones d'inspection.

Toutefois, les mesures manuelles peuvent être influencées par la vitesse d'application de la force, le mouvement de l'opérateur et l'alignement de l'appareil.

Pour les essais nécessitant des conditions plus constantes, l'utilisation d'un banc d'essai adapté est recommandée.

SAUTER FE avec banc d'essai – Améliorer la répétabilité des mesures

Une application de la force mieux maîtrisée

Les dynamomètres SAUTER FE peuvent être installés sur des bancs d'essai SAUTER compatibles jusqu'à 1 kN.

Un banc d'essai permet de guider le mouvement selon un axe défini et de mieux maîtriser les conditions de chargement.

Cette configuration est particulièrement intéressante pour les contrôles répétitifs.

Avantages d'un banc d'essai

• Meilleur alignement de l'effort

• Réduction de l'influence de l'opérateur

• Conditions de mesure plus constantes

• Adaptation aux essais répétitifs

• Utilisation de dispositifs de fixation appropriés

• Positionnement contrôlé de l'échantillon

Le banc d'essai doit être sélectionné selon la capacité de charge, la course nécessaire et la méthode de contrôle.

L'établissement d'une courbe force-déplacement nécessite un équipement et des fonctions de mesure appropriés.

SAUTER FE pour le contrôle qualité industriel

Vérifier le comportement mécanique des produits

Dans l'industrie, les propriétés mécaniques d'un composant peuvent avoir une influence directe sur son fonctionnement.

Un connecteur doit présenter une force de maintien adaptée.

Un bouton doit pouvoir être actionné avec un effort défini.

Un mécanisme de fermeture doit offrir une résistance conforme aux exigences de conception.

Les dynamomètres SAUTER FE permettent de mesurer ces efforts dans le cadre de procédures de contrôle appropriées.

Exemples de contrôles industriels

• Efforts d'actionnement

• Forces d'extraction

• Contrôle de ressorts

• Essais de fermetures

• Vérification d'assemblages

• Comparaison de lots

• Contrôle fonctionnel de composants

La diversité des capacités de la gamme permet d'adapter le choix du dynamomètre aux forces réellement rencontrées.

SAUTER FE dans l'industrie automobile

Essais de composants et de mécanismes

L'industrie automobile utilise de nombreux composants dont le fonctionnement dépend d'une force mécanique précise.

Les dynamomètres numériques peuvent intervenir lors du développement, de la validation interne et du contrôle de production.

Applications possibles

• Boutons de commande

• Interrupteurs mécaniques

• Connecteurs électriques

• Éléments de fixation

• Mécanismes à ressort

• Systèmes de verrouillage

• Assemblages plastiques

• Composants d'habitacle

Pour les essais réglementés ou liés à la sécurité, l'ensemble du système de contrôle doit respecter les exigences applicables.

SAUTER FE dans la plasturgie

Contrôler les clips, les assemblages et les mécanismes en plastique

Les pièces plastiques sont souvent assemblées à l'aide de clips, d'emboîtements ou de systèmes de verrouillage.

La force nécessaire à leur mise en place ou à leur séparation peut constituer un critère de qualité.

La gamme SAUTER FE permet de réaliser des mesures adaptées à ces applications.

Exemples

• Forces de déclipsage

• Essais de fermetures plastiques

• Contrôle de connexions

• Vérification de composants moulés

• Comparaison de conceptions

• Contrôle d'assemblages répétitifs

Le choix des dispositifs de maintien doit tenir compte de la géométrie et de la résistance du matériau.

SAUTER FE dans les bureaux d'études et laboratoires de développement

Mesurer les efforts pour optimiser les produits

Lors de la conception d'un produit, les essais de force permettent d'évaluer le comportement de composants mécaniques.

Ils peuvent contribuer à comparer plusieurs prototypes ou à observer l'effet d'une modification de conception.

Applications en recherche et développement

• Comparaison de prototypes

• Évaluation de ressorts

• Contrôle d'efforts d'actionnement

• Vérification de mécanismes

• Études de résistance fonctionnelle

• Essais de composants

• Analyse comparative de solutions techniques

Pour les essais automatisés, l'acquisition de séries complètes de mesures ou l'analyse force-déplacement, des systèmes de mesure plus complets peuvent être nécessaires.

SAUTER FE pour la maintenance et les interventions techniques

Contrôler les efforts mécaniques lors des opérations de service

Un dynamomètre portable peut également être utile lors des opérations de maintenance.

Il permet notamment de comparer des efforts d'actionnement ou de vérifier certains mécanismes par rapport à des valeurs de référence.

Le format compact du SAUTER FE et sa mallette de transport facilitent les déplacements entre différents postes de travail.

Newton, kilogramme-force et unités de mesure

Comprendre les résultats d'un dynamomètre

Un dynamomètre mesure une force mécanique.

L'unité du Système international est le newton (N).

Un newton correspond à la force nécessaire pour accélérer une masse de un kilogramme à raison de un mètre par seconde carrée.

La gamme SAUTER FE propose plusieurs unités :

• Newton (N)

• Kilonewton (kN)

• Kilogramme-force (kgf)

• Once-force (ozf)

• Livre-force (lbf)

Le newton constitue l'unité de référence pour les applications techniques et scientifiques.

Les autres unités peuvent être utiles pour certaines spécifications internationales.

Capacité, résolution et exactitude – Les différences essentielles

Bien interpréter les caractéristiques techniques

Pour sélectionner un dynamomètre, trois notions doivent être distinguées.

Capacité maximale

Elle correspond à la force maximale mesurable dans les conditions spécifiées.

Résolution d'affichage

Elle indique le plus petit incrément affiché par l'appareil.

Tolérance de mesure

Elle correspond à l'écart admissible indiqué par le fabricant dans les conditions prévues.

Pour la série SAUTER FE, la tolérance annoncée est de 0,3 % de la capacité maximale.

À titre d'exemple, 0,3 % d'une capacité de 100 N correspond à 0,3 N.

Une résolution d'affichage de 0,05 N ne signifie donc pas que l'erreur maximale est de 0,05 N.

Protection contre les surcharges

Préserver le capteur de force

Le fabricant indique une protection contre les surcharges correspondant à 150 % de la capacité maximale.

Cette valeur ne doit pas être considérée comme une extension de la plage de mesure normale.

Pour conserver les performances de l'appareil, il est nécessaire de respecter la capacité spécifiée.

Précautions d'utilisation

• Choisir une capacité adaptée

• Respecter l'axe de mesure

• Éviter les efforts latéraux

• Employer des accessoires compatibles

• Ne pas dépasser la plage normale

• Respecter les instructions du fabricant

• Vérifier régulièrement l'état de l'instrument

Accessoires de mesure et dispositifs de fixation

Adapter le dynamomètre à chaque application

Les SAUTER FE sont fournis avec des accessoires de mesure standards et une mallette de transport.

Selon l'application, des accessoires complémentaires peuvent être nécessaires.

Les essais de traction peuvent demander des crochets ou des dispositifs de préhension adaptés.

Les essais de compression peuvent nécessiter des embouts plats, pointus ou spécifiques.

La compatibilité mécanique et la capacité admissible des accessoires doivent être vérifiées avant utilisation.

Étalonnage des dynamomètres SAUTER FE

Assurer la traçabilité des mesures de force

Dans les environnements industriels, les dynamomètres utilisés pour le contrôle qualité peuvent nécessiter un étalonnage périodique.

L'étalonnage consiste à comparer les indications de l'appareil à des forces de référence appropriées.

Les résultats permettent de documenter les écarts de mesure.

La périodicité dépend des conditions d'utilisation, des exigences internes et des procédures de qualité.

Des prestations d'étalonnage et des certificats adaptés peuvent être envisagés selon les besoins.

Il convient de distinguer l'étalonnage, qui caractérise les écarts de mesure, de l'ajustage, qui modifie le comportement métrologique de l'instrument.

Comment choisir son dynamomètre numérique SAUTER FE ?

1. Déterminer la force maximale attendue

Il faut identifier la charge maximale susceptible d'être appliquée pendant l'essai.

Une marge appropriée doit être prévue pour les éventuels pics de force.

2. Sélectionner la capacité de mesure

Un appareil dont la capacité est inutilement élevée peut offrir une résolution moins favorable pour les faibles efforts.

3. Choisir la méthode d'essai

L'utilisateur doit déterminer si la mesure sera réalisée manuellement ou avec un banc d'essai.

4. Prévoir les accessoires adaptés

Les embouts et dispositifs de maintien doivent correspondre à la géométrie du composant.

5. Définir les limites de tolérance

Pour le contrôle qualité, les critères d'acceptation doivent être établis avant la mesure.

6. Examiner les besoins d'étalonnage

Selon l'application, une traçabilité documentaire peut être nécessaire.

Questions fréquentes sur les dynamomètres SAUTER FE

Qu'est-ce qu'un dynamomètre numérique SAUTER FE ?

C'est un instrument électronique destiné à mesurer les forces de traction et de compression.

Quelle est la plage de mesure de la gamme SAUTER FE ?

Les huit modèles couvrent des capacités maximales de 5 à 1 000 N.

Peut-on mesurer une force de traction et une force de compression avec le même appareil ?

Oui. Les deux modes de sollicitation sont pris en charge.

Quelle est la résolution la plus fine ?

Le SAUTER FE 5 offre une résolution d'affichage de 0,002 N.

Quelle est la tolérance de mesure annoncée ?

Le fabricant indique une tolérance de 0,3 % de la capacité maximale.

À quoi sert la fonction Peak Hold ?

Elle permet de mémoriser la valeur maximale de force mesurée pendant un essai.

Quelle est la différence entre Peak Hold et Track ?

Peak Hold conserve la force maximale enregistrée. Track affiche la force instantanée.

Le SAUTER FE permet-il un contrôle de tolérance ?

Oui. La fonction Pass/Fail permet de définir des limites supérieure et inférieure, avec signalisation visuelle et sonore.

Quelle est la fréquence de mesure ?

La fréquence annoncée est de 1 000 Hz.

Peut-on monter le SAUTER FE sur un banc d'essai ?

Oui, sur des bancs d'essai SAUTER compatibles jusqu'à 1 kN.

L'écran est-il rétroéclairé ?

Oui. Il est rétroéclairé et son orientation peut être inversée.

Quelles unités sont disponibles ?

N, kN, kgf, ozf et lbf.

Le SAUTER FE convient-il aux essais sur ressorts ?

Oui, avec des accessoires et une méthode d'essai adaptés.

Peut-on mesurer la force d'extraction d'un connecteur ?

Oui, à condition d'utiliser des dispositifs de fixation appropriés et de respecter le domaine de mesure.

Le SAUTER FE est-il adapté au contrôle qualité ?

Oui. Ses fonctions de mémorisation des pics et de contrôle de tolérance sont particulièrement intéressantes pour les vérifications répétitives.

Peut-il enregistrer une courbe force-déplacement ?

Les fonctions standards décrites ici concernent la mesure de force, la mémorisation des pics et le contrôle des limites. Une courbe force-déplacement nécessite une configuration d'essai appropriée.

Quel modèle offre la capacité maximale la plus élevée ?

Le SAUTER FE 1K, avec une capacité maximale de 1 000 N.

Acheter un dynamomètre numérique SAUTER FE pour les essais de traction et de compression

Les dynamomètres numériques SAUTER FE associent mesure de force, simplicité d'utilisation et fonctionnalités adaptées aux besoins des professionnels.

La gamme comprend huit modèles de 5 à 1 000 N, permettant de choisir un instrument selon les forces rencontrées et la résolution recherchée.

La fréquence de mesure de 1 000 Hz, la fonction Peak Hold, le contrôle Pass/Fail et la possibilité de montage sur banc d'essai constituent des atouts pour les opérations de contrôle et les essais techniques.

Que ce soit pour la production industrielle, la plasturgie, l'automobile, les bureaux d'études, les laboratoires ou la maintenance, les SAUTER FE offrent une solution pratique pour mesurer les efforts de traction et de compression.

Découvrez les différents modèles SAUTER FE et sélectionnez le dynamomètre adapté à votre capacité de mesure, à vos exigences de contrôle et à votre environnement de travail.

SAUTER FE – La mesure numérique des forces au service de la qualité industrielle.
