- Conforme a CE e RoHS
- Classe di precisione L
- protezione da polvere e spruzzi d'acqua IP65 (secondo EN 60529)
- Alluminio, anodizzato
- Adatto per bilance per il calcolo del prezzo, bilance da banco, bilance a piattaforma, ecc.
- Dimensione massima della piattaforma 200 × 200 mm
- Collegamento a 4 fili
- Sensibilità nominale: 0,9 mV / V
Celle di misura

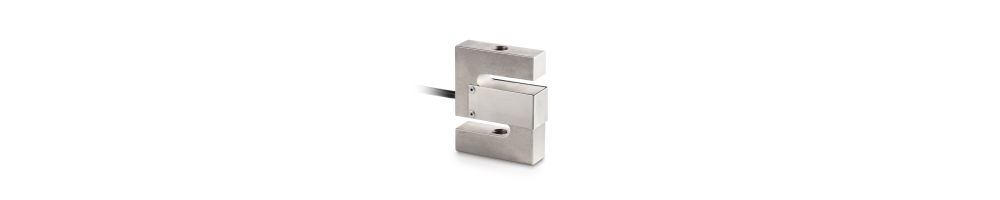

Celle di misura in acciaio inossidabile o alluminio
Classi di precisione con carichi nominali da 300 ga 100 te classi di protezione fino a IP69K nonché celle protette secondo le celle approvate ATEX o OIML sono disponibili da ora nella gamma di prodotti SAUTER. Qualunque sia il progetto - che si tratti di sviluppo di sistemi di pesatura personalizzati, installazione in silos e serbatoi di stoccaggio o in scaffali per inventario continuo, per applicazioni speciali nell'ingegneria meccanica o in qualsiasi tipo di banco prova - SAUTER può offrirvi la cella di misura giusta.
Naturalmente possiamo fornirvi anche gli accessori appropriati come angoli di carico, teste pivot, dispositivi di visualizzazione, scatole di giunzione o il relativo certificato di taratura allo stesso tempo.
Sotto-categorie
-
SAUTER CS Q1
SAUTER CS Q1 Cella di carico "S" a 6 conduttori in acciaio nichelato per misurazioni di forza e massa
Cella di carico "S" a 6 conduttori in acciaio nichelato per misurazioni di forza e massa
Dati tecnici SAUTER CS 50-3Q1
Portata [Max] | 50 kg |
Campo di misura forza [Max] (N) | 500 N |
Struttura | Cella a forma di "S" |
Directione de la forza | trazione, compressione |
Applicazioni di misura | forza, massa |
Celle di carico - Errore combinato | 0,017% |
Celle di carico OIML classe | C3 |
Celle di carico - Risoluzione (calibrabile) | 3000 e |
Celle di carico - Y-valore | 10000 |
Cella di carico - Valore caratteristico - nominale | 2 mV/V |
Protetta IP - unità completa | IP67 |
Materiale | acciaio, nichelato |
Collegamento della celle di carico | 6-conduttori |
Lunghezza cavo | 5 m |
Montaggio - applicazione della forza | Foro filettato M12 |
Montaggio - dissipazione della forza | Foro filettato M12 |
Il robusto alloggiamento in alluminio pressofuso mantiene la stabilità, protegge gli elementi della tecnologia di pesatura ed è abbastanza robusto per far fronte all'uso quotidiano con protezione da polvere e schizzi d'acqua IP65
- Predisposto per celle di misura a 4 e 6 fili
- Modelli disponibili per 2, 4, 6 o 8 celle di carico
Cella di carico "S" a 6 conduttori in acciaio nichelato per misurazioni di forza e massa
Dati tecnici SAUTER CS 100-3Q1
Portata [Max] | 100 kg |
Campo di misura forza [Max] (N) | 1 kN |
Struttura | Cella a forma di "S" |
Directione de la forza | trazione, compressione |
Applicazioni di misura | forza, massa |
Celle di carico - Errore combinato | 0,017% |
Celle di carico OIML classe | C3 |
Celle di carico - Risoluzione (calibrabile) | 3000 e |
Celle di carico - Y-valore | 10000 |
Cella di carico - Valore caratteristico - nominale | 2 mV/V |
Protetta IP - unità completa | IP67 |
Materiale | acciaio, nichelato |
Collegamento della celle di carico | 6-conduttori |
Lunghezza cavo | 5 m |
Montaggio - applicazione della forza | Foro filettato M12 |
Montaggio - dissipazione della forza | Foro filettato M12 |
Il robusto alloggiamento in alluminio pressofuso mantiene la stabilità, protegge gli elementi della tecnologia di pesatura ed è abbastanza robusto per far fronte all'uso quotidiano con protezione da polvere e schizzi d'acqua IP65
- Predisposto per celle di misura a 4 e 6 fili
- Modelli disponibili per 2, 4, 6 o 8 celle di carico
Cella di carico "S" a 6 conduttori in acciaio nichelato per misurazioni di forza e massa
Dati tecnici SAUTER CS 150-3Q1
Portata [Max] | 150 kg |
Campo di misura forza [Max] (N) | 1,5 kN |
Struttura | Cella a forma di "S" |
Directione de la forza | trazione, compressione |
Applicazioni di misura | forza, massa |
Celle di carico - Errore combinato | 0,017% |
Celle di carico OIML classe | C3 |
Celle di carico - Risoluzione (calibrabile) | 3000 e |
Celle di carico - Y-valore | 10000 |
Cella di carico - Valore caratteristico - nominale | 2 mV/V |
Protetta IP - unità completa | IP67 |
Materiale | acciaio, nichelato |
Collegamento della celle di carico | 6-conduttori |
Lunghezza cavo | 5 m |
Montaggio - applicazione della forza | Foro filettato M12 |
Montaggio - dissipazione della forza | Foro filettato M12 |
Cella di carico miniaturizzata S in acciaio inossidabile
Carico Nominale: 1 kg / 10 N
Cella di carico "S" a 6 conduttori in acciaio nichelato per misurazioni di forza e massa
Dati tecnici SAUTER CS 200-3Q1
Portata [Max] | 200 kg |
Campo di misura forza [Max] (N) | 2 kN |
Struttura | Cella a forma di "S" |
Directione de la forza | trazione, compressione |
Applicazioni di misura | forza, massa |
Celle di carico - Errore combinato | 0,017% |
Celle di carico OIML classe | C3 |
Celle di carico - Risoluzione (calibrabile) | 3000 e |
Celle di carico - Y-valore | 10000 |
Cella di carico - Valore caratteristico - nominale | 2 mV/V |
Protetta IP - unità completa | IP67 |
Materiale | acciaio, nichelato |
Collegamento della celle di carico | 6-conduttori |
Lunghezza cavo | 5 m |
Montaggio - applicazione della forza | Foro filettato M12 |
Montaggio - dissipazione della forza | Foro filettato M12 |
Cella di carico miniaturizzata S in acciaio inossidabile
Carico Nominale: 2 kg / 20 N
Cella di carico "S" a 6 conduttori in acciaio nichelato per misurazioni di forza e massa
Dati tecnici SAUTER CS 300-3Q1
Portata [Max] | 300 kg |
Campo di misura forza [Max] (N) | 3 kN |
Struttura | Cella a forma di "S" |
Directione de la forza | trazione, compressione |
Applicazioni di misura | forza, massa |
Celle di carico - Errore combinato | 0,017% |
Celle di carico OIML classe | C3 |
Celle di carico - Risoluzione (calibrabile) | 3000 e |
Celle di carico - Y-valore | 10000 |
Cella di carico - Valore caratteristico - nominale | 2 mV/V |
Protetta IP - unità completa | IP67 |
Materiale | acciaio, nichelato |
Collegamento della celle di carico | 6-conduttori |
Lunghezza cavo | 5 m |
Montaggio - applicazione della forza | Foro filettato M12 |
Montaggio - dissipazione della forza | Foro filettato M12 |
Cella di carico miniaturizzata S in acciaio inossidabile
Carico Nominale: 5 kg / 50 N
Cella di carico "S" a 6 conduttori in acciaio nichelato per misurazioni di forza e massa
Dati tecnici SAUTER CS 500-3Q1
Portata [Max] | 500 kg |
Campo di misura forza [Max] (N) | 5 kN |
Struttura | Cella a forma di "S" |
Directione de la forza | trazione, compressione |
Applicazioni di misura | forza, massa |
Celle di carico - Errore combinato | 0,017% |
Celle di carico OIML classe | C3 |
Celle di carico - Risoluzione (calibrabile) | 3000 e |
Celle di carico - Y-valore | 10000 |
Cella di carico - Valore caratteristico - nominale | 2 mV/V |
Protetta IP - unità completa | IP67 |
Materiale | acciaio, nichelato |
Collegamento della celle di carico | 6-conduttori |
Lunghezza cavo | 5 m |
Montaggio - applicazione della forza | Foro filettato M12 |
Montaggio - dissipazione della forza | Foro filettato M12 |
Cella di carico miniaturizzata S in acciaio inossidabile
Carico Nominale: 10 kg / 100 N
Cella di carico "S" a 6 conduttori in acciaio nichelato per misurazioni di forza e massa
Dati tecnici SAUTER CS 1000-3Q1
Portata [Max] | 1000 kg |
Campo di misura forza [Max] (N) | 10 kN |
Struttura | Cella a forma di "S" |
Directione de la forza | trazione, compressione |
Applicazioni di misura | forza, massa |
Celle di carico - Errore combinato | 0,017% |
Celle di carico OIML classe | C3 |
Celle di carico - Risoluzione (calibrabile) | 3000 e |
Celle di carico - Y-valore | 10000 |
Cella di carico - Valore caratteristico - nominale | 2 mV/V |
Protetta IP - unità completa | IP67 |
Materiale | acciaio, nichelato |
Collegamento della celle di carico | 6-conduttori |
Lunghezza cavo | 5 m |
Montaggio - applicazione della forza | Foro filettato M12 |
Montaggio - dissipazione della forza | Foro filettato M12 |
Cella di carico miniaturizzata S in acciaio inossidabile
Carico Nominale: 20 kg / 200 N
Cella di carico "S" a 6 conduttori in acciaio nichelato per misurazioni di forza e massa
Dati tecnici SAUTER CS 1500-3Q1
Portata [Max] | 1500 kg |
Campo di misura forza [Max] (N) | 15 kN |
Struttura | Cella a forma di "S" |
Directione de la forza | trazione, compressione |
Applicazioni di misura | forza, massa |
Celle di carico - Errore combinato | 0,017% |
Celle di carico OIML classe | C3 |
Celle di carico - Risoluzione (calibrabile) | 3000 e |
Celle di carico - Y-valore | 10000 |
Cella di carico - Valore caratteristico - nominale | 2 mV/V |
Protetta IP - unità completa | IP67 |
Materiale | acciaio, nichelato |
Collegamento della celle di carico | 6-conduttori |
Lunghezza cavo | 5 m |
Montaggio - applicazione della forza | Foro filettato M16 |
Montaggio - dissipazione della forza | Foro filettato M16 |
- Cella di carico miniaturizzata in acciaio inox IP67 (secondo EN 60529)
- Compatibile con la misurazione della forza
- Conformità RoHS
- Adatto per impianti di prova e banchi prova
- Alta precisione (errore completo 0,5% F.S.)
Cella di carico "S" a 6 conduttori in acciaio nichelato per misurazioni di forza e massa
Dati tecnici SAUTER CS 2000-3Q1
Portata [Max] | 2000 kg |
Campo di misura forza [Max] (N) | 20 kN |
Struttura | Cella a forma di "S" |
Directione de la forza | trazione, compressione |
Applicazioni di misura | forza, massa |
Celle di carico - Errore combinato | 0,017% |
Celle di carico OIML classe | C3 |
Celle di carico - Risoluzione (calibrabile) | 3000 e |
Celle di carico - Y-valore | 10000 |
Cella di carico - Valore caratteristico - nominale | 2 mV/V |
Protetta IP - unità completa | IP67 |
Materiale | acciaio, nichelato |
Collegamento della celle di carico | 6-conduttori |
Lunghezza cavo | 5 m |
Montaggio - applicazione della forza | Foro filettato M16 |
Montaggio - dissipazione della forza | Foro filettato M16 |
- Cella di carico miniaturizzata in acciaio inox IP65 (secondo EN 60529)
- Compatibile con la misurazione della forza
- Conformità RoHS
- Adatto per impianti di prova e banchi prova
- Misura di tensione e compressione
- Alta precisione (errore completo 0,3% F.S.)
Cella di carico "S" a 6 conduttori in acciaio nichelato per misurazioni di forza e massa
Dati tecnici SAUTER CS 3000-3Q1
Portata [Max] | 3000 kg |
Campo di misura forza [Max] (N) | 30 kN |
Struttura | Cella a forma di "S" |
Directione de la forza | trazione, compressione |
Applicazioni di misura | forza, massa |
Celle di carico - Errore combinato | 0,017% |
Celle di carico OIML classe | C3 |
Celle di carico - Risoluzione (calibrabile) | 3000 e |
Celle di carico - Y-valore | 10000 |
Cella di carico - Valore caratteristico - nominale | 2 mV/V |
Protetta IP - unità completa | IP67 |
Materiale | acciaio, nichelato |
Collegamento della celle di carico | 6-conduttori |
Lunghezza cavo | 5 m |
Montaggio - applicazione della forza | Foro filettato M24 |
Montaggio - dissipazione della forza | Foro filettato M24 |
- Cella di carico miniaturizzata in acciaio inox IP67 (secondo EN 60529)
- Compatibile con la misurazione della forza
- Conformità RoHS
- Adatto per impianti di prova e banchi prova
- Misura di tensione e compressione
- Alta precisione (errore completo 0,5% F.S.)
Cella di carico "S" a 6 conduttori in acciaio nichelato per misurazioni di forza e massa
Dati tecnici SAUTER CS 5000-3Q1
Portata [Max] | 5000 kg |
Campo di misura forza [Max] (N) | 50 kN |
Struttura | Cella a forma di "S" |
Directione de la forza | trazione, compressione |
Applicazioni di misura | forza, massa |
Celle di carico - Errore combinato | 0,017% |
Celle di carico OIML classe | C3 |
Celle di carico - Risoluzione (calibrabile) | 3000 e |
Celle di carico - Y-valore | 10000 |
Cella di carico - Valore caratteristico - nominale | 2 mV/V |
Protetta IP - unità completa | IP67 |
Materiale | acciaio, nichelato |
Collegamento della celle di carico | 6-conduttori |
Lunghezza cavo | 5 m |
Montaggio - applicazione della forza | Foro filettato M24 × 2 |
Montaggio - dissipazione della forza | Foro filettato M24 × 2 |
Collegamento a 6 fili: 2 fili aggiuntivi per mantenere una tensione di alimentazione costante alla cella di carico quando utilizzata con strumentazione adeguata. Utilizzare specialmente quando cavi lunghi e ampio intervallo di temperatura
- Cella di carico tipo “S” in acciaio legato nichelato IP67 (secondo EN 60529)
- Compatibile con la misurazione della forza
- Applicazioni di tensione e compressione
- Conformità RoHS
- Adatto per appendere, tramoggia e altri dispositivi di pesatura
- Adatto per impianti di prova e banchi prova
- Precisione OIML R60 C3
Cella di carico "S" a 6 conduttori in acciaio nichelato per misurazioni di forza e massa
Dati tecnici SAUTER CS 6000-3Q1
Portata [Max] | 6000 kg |
Campo di misura forza [Max] (N) | 60 kN |
Struttura | Cella a forma di "S" |
Directione de la forza | trazione, compressione |
Applicazioni di misura | forza, massa |
Celle di carico - Errore combinato | 0,017% |
Celle di carico OIML classe | C3 |
Celle di carico - Risoluzione (calibrabile) | 3000 e |
Celle di carico - Y-valore | 10000 |
Cella di carico - Valore caratteristico - nominale | 2 mV/V |
Protetta IP - unità completa | IP67 |
Materiale | acciaio, nichelato |
Collegamento della celle di carico | 6-conduttori |
Lunghezza cavo | 5 m |
Montaggio - applicazione della forza | Foro filettato M24x2 |
Montaggio - dissipazione della forza | Foro filettato M24x2 |
