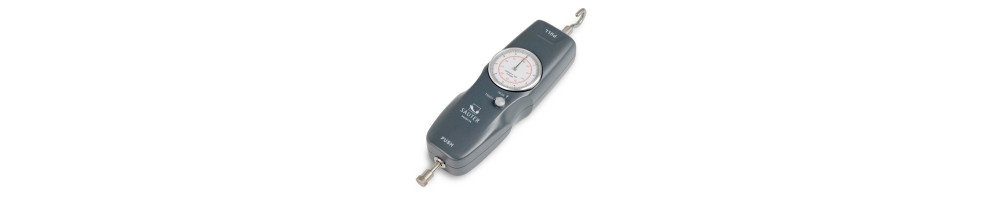

Dinamometri meccanici SAUTER FA – Misurazione delle forze di trazione e compressione senza alimentazione elettrica

Misurazione meccanica della forza – Semplice, affidabile e sempre pronta all'uso

I dinamometri meccanici SAUTER FA sono strumenti analogici progettati per misurare le forze di trazione e compressione senza richiedere alcuna alimentazione elettrica.

Ideali per officine, reparti produttivi, laboratori tecnici, attività di manutenzione e controllo qualità industriale, questi misuratori di forza combinano un funzionamento completamente meccanico con una lettura diretta e intuitiva.

Nessuna pila, nessuna batteria ricaricabile e nessun collegamento alla rete elettrica.

Questa indipendenza rappresenta il principale vantaggio della serie SAUTER FA, soprattutto quando le misurazioni devono essere effettuate in luoghi diversi o quando è necessario disporre di uno strumento immediatamente utilizzabile.

Che si tratti di verificare la forza di azionamento di un interruttore, controllare la resistenza di una molla o misurare la forza necessaria per sganciare un componente, i dinamometri SAUTER FA permettono di eseguire numerose prove meccaniche senza configurazioni elettroniche.

La forza applicata viene visualizzata direttamente su un quadrante analogico circolare.

La funzione meccanica Peak Hold consente di mantenere visualizzato il valore massimo raggiunto durante la prova, mentre la modalità Track permette di osservare continuamente la forza istantanea.

Con sei portate massime comprese tra 10 N e 500 N, la gamma SAUTER FA offre soluzioni adatte a differenti applicazioni, dalle verifiche su piccoli componenti alle prove che richiedono forze più elevate.

Gli accessori intercambiabili per trazione e compressione, insieme alla possibilità di utilizzare banchi prova manuali compatibili, ampliano ulteriormente le possibilità di impiego.

Per tecnici, responsabili della qualità, ingegneri e istituti di formazione, SAUTER FA rappresenta una soluzione pratica ed economica per la misurazione professionale delle forze.

SAUTER FA – La forza si misura anche senza elettricità.

I principali vantaggi dei dinamometri meccanici SAUTER FA

• Funzionamento completamente meccanico: nessuna alimentazione elettrica necessaria.

• Senza pile e batterie: nessuna ricarica e nessuna dipendenza da prese elettriche.

• Sempre pronti all'uso: particolarmente pratici per controlli mobili e occasionali.

• Misurazione di trazione e compressione: due direzioni di forza con un unico strumento.

• Quadrante analogico: lettura diretta della forza applicata.

• Funzione Peak Hold meccanica: mantenimento del valore massimo raggiunto.

• Modalità Track: visualizzazione continua della forza istantanea.

• Sei portate disponibili: da 10 N a 500 N.

• Doppia scala graduata: indicazione in newton e in unità basate sul chilogrammo.

• Utilizzo intuitivo: nessun software e nessun menu elettronico.

• Regolazione meccanica dello zero: preparazione semplice prima della misurazione.

• Accessori intercambiabili: adattamento a differenti prove di trazione e compressione.

• Compatibilità con banchi prova: per misurazioni più controllate.

• Struttura compatta: pratica per officine e postazioni di controllo.

• Soluzione economica: ideale quando non è necessaria la registrazione digitale dei risultati.

Gamma SAUTER FA – I sei modelli e le rispettive portate

La serie SAUTER FA comprende sei dinamometri meccanici con differenti capacità di misura.

La scelta del modello dipende dalla forza massima prevista e dalla divisione della scala necessaria per l'applicazione.

SAUTER FA 10 – Misurazione di piccole forze fino a 10 N

Il SAUTER FA 10 è indicato per applicazioni che richiedono la misurazione di forze relativamente basse.

Con una divisione della scala di 0,05 N, permette di osservare piccole variazioni della forza applicata.

È adatto, ad esempio, a verifiche su molle leggere, piccoli interruttori e componenti meccanici delicati.

SAUTER FA 20 – Dinamometro analogico fino a 20 N

Il SAUTER FA 20 offre una portata massima di 20 N e una divisione della scala di 0,1 N.

Può essere utilizzato per controlli meccanici di base, verifiche su piccoli componenti e applicazioni didattiche.

SAUTER FA 50 – Dinamometro meccanico versatile fino a 50 N

Con una portata di 50 N e una divisione di 0,25 N, il SAUTER FA 50 è adatto a numerose operazioni di controllo.

Tra le applicazioni rientrano la misurazione delle forze di azionamento, la verifica delle molle e il controllo di semplici meccanismi.

SAUTER FA 100 – Misurazione delle forze fino a 100 N

Il SAUTER FA 100 dispone di una portata massima di 100 N e di una divisione della scala di 0,5 N.

È adatto a differenti prove di trazione e compressione su componenti meccanici.

SAUTER FA 200 – Controlli meccanici fino a 200 N

Il SAUTER FA 200 permette di misurare forze fino a 200 N.

Con una divisione della scala di 1 N, trova applicazione nelle officine, nelle attività di manutenzione e in determinati controlli qualità industriali.

SAUTER FA 500 – Misurazione meccanica fino a 500 N

Il SAUTER FA 500 offre la portata più elevata della gamma.

Con una capacità massima di 500 N e una divisione della scala di 2,5 N, è indicato per prove su componenti che richiedono forze maggiori.

Può essere utilizzato per determinate prove di estrazione, controlli di compressione e verifiche di assemblaggi meccanici.

Nessuna alimentazione elettrica – Il vantaggio principale di SAUTER FA

Uno strumento completamente autonomo

Un dinamometro meccanico funziona senza energia elettrica.

Il meccanismo interno trasmette la forza applicata a una lancetta che si muove sul quadrante graduato.

La misurazione può quindi essere eseguita senza display elettronico, batterie o alimentatore.

Questa semplicità elimina le operazioni di ricarica e sostituzione delle pile.

Disponibile immediatamente per i controlli

In molte officine, le misurazioni di forza vengono effettuate soltanto occasionalmente.

Può trattarsi di una verifica dopo una riparazione, di un controllo su un componente o di una prova funzionale.

Un dinamometro meccanico può essere utilizzato immediatamente dopo le verifiche e le regolazioni necessarie.

Non richiede procedure elettroniche di avvio.

Particolarmente pratico per interventi mobili

Le misurazioni possono essere necessarie in diversi punti di un impianto produttivo.

Un tecnico può dover controllare un meccanismo direttamente su una macchina, in officina o presso una postazione di assemblaggio.

Grazie al funzionamento autonomo, il SAUTER FA può essere trasportato e utilizzato senza apparecchiature elettriche aggiuntive.

Utilizzo senza configurazioni complesse

Il funzionamento del SAUTER FA si basa su poche operazioni essenziali:

• Selezionare l'accessorio appropriato.

• Verificare le condizioni dello strumento.

• Effettuare la regolazione dello zero.

• Selezionare la modalità di misura.

• Applicare la forza nella direzione prevista.

• Leggere il risultato sul quadrante.

Questa semplicità è particolarmente apprezzata nei controlli meccanici quotidiani.

Quadrante analogico – Lettura diretta della forza

Indicazione meccanica tramite lancetta

I dinamometri SAUTER FA sono dotati di un quadrante circolare graduato.

La forza applicata provoca lo spostamento della lancetta.

L'operatore può quindi osservare direttamente l'andamento della forza.

Quando il carico aumenta, la lancetta si sposta.

In modalità Track, torna indietro quando la forza diminuisce.

Doppia scala graduata

Il quadrante presenta due scale di lettura.

La forza può essere letta in newton (N) e su una scala basata sul chilogrammo.

Il newton è l'unità SI della forza.

La scala basata sul chilogrammo rappresenta una visualizzazione pratica di una forza corrispondente al peso in condizioni di riferimento.

Per i rapporti tecnici è opportuno utilizzare l'unità prevista dalla procedura di prova.

Regolazione meccanica dello zero

Prima di ogni misurazione, la lancetta può essere riportata sullo zero.

Questa regolazione permette di evitare che uno scostamento iniziale influenzi la lettura.

La procedura deve rispettare le istruzioni del produttore e considerare l'orientamento della misura.

Funzione Peak Hold – Mantenimento meccanico della forza massima

Misurare la forza massima senza elettronica

In numerose applicazioni, il valore massimo della forza rappresenta il risultato principale.

Questo accade, ad esempio, quando un meccanismo si sgancia improvvisamente o quando due componenti si separano.

La funzione Peak Hold permette di mantenere meccanicamente visualizzato il valore massimo raggiunto.

L'operatore può quindi leggere il risultato dopo la prova.

Esempio: misurazione della forza di sgancio

Un meccanismo di bloccaggio viene sottoposto a una forza crescente.

Quando il meccanismo si sgancia, il carico diminuisce.

In modalità Peak, il valore massimo raggiunto rimane indicato.

Può quindi essere confrontato con un valore di riferimento.

Applicazioni della funzione Peak Hold

• Misurazione delle forze di estrazione.

• Controllo delle forze di sgancio.

• Prove di sblocco.

• Verifica delle forze di ritenzione.

• Misurazione delle forze massime delle molle.

• Controllo dei sistemi a scatto.

• Prove su interruttori meccanici.

La funzione Peak Hold non richiede alcuna memoria elettronica.

Modalità Track – Seguire le variazioni della forza

Visualizzazione continua della forza applicata

In modalità Track, la lancetta segue la forza istantanea.

Quando il carico aumenta, aumenta anche il valore indicato.

Quando la forza diminuisce, la lancetta torna indietro.

Questa modalità consente di osservare visivamente le variazioni durante la misurazione.

Applicazioni tipiche

• Prove di compressione delle molle.

• Prove di allungamento delle molle.

• Controllo delle resistenze meccaniche.

• Applicazione progressiva di una forza.

• Verifica di meccanismi.

• Controllo di componenti sottoposti a carico.

La modalità Track offre una lettura immediata senza registrazione digitale.

Misurazione delle forze di trazione con SAUTER FA

Controllare le forze di trazione e di estrazione

Le prove di trazione consistono nell'applicare una forza di tiro a un componente.

Il dinamometro può essere equipaggiato con un gancio o un accessorio appropriato.

La forza applicata viene visualizzata direttamente sul quadrante.

Prove su molle di trazione

Le molle di trazione sono utilizzate in numerosi meccanismi.

Il SAUTER FA permette di misurare la forza necessaria per allungare una molla fino a una posizione determinata.

Per ottenere risultati confrontabili, le condizioni di prova devono rimanere costanti.

Misurazione delle forze di estrazione

La forza necessaria per rimuovere un elemento da un assemblaggio può rappresentare un importante criterio di qualità.

Questo vale, ad esempio, per alcune connessioni meccaniche, componenti inseriti a pressione e sistemi di ritenzione.

Controllo dei fissaggi meccanici

Gli elementi di fissaggio possono essere sottoposti a forze di trazione nell'ambito di una procedura di controllo.

Il montaggio deve permettere un'applicazione corretta della forza.

Prove su clip e collegamenti a scatto

I sistemi a scatto sono molto diffusi nei componenti plastici.

La misurazione della forza necessaria per separarli può aiutare a valutarne il funzionamento.

Misurazione delle forze di compressione con SAUTER FA

Controllare le forze di pressione e azionamento

Durante una prova di compressione, la forza viene applicata al dinamometro mediante un accessorio appropriato.

La geometria dell'accessorio deve essere adatta al componente sottoposto a prova.

Forza di azionamento dei pulsanti

I pulsanti e gli interruttori meccanici richiedono una determinata forza per essere azionati.

Il dinamometro permette di verificare tale forza in condizioni definite.

Prove su molle di compressione

Una molla di compressione può essere compressa fino a una posizione stabilita.

La forza corrispondente viene quindi letta sul quadrante.

L'utilizzo di un banco prova può migliorare la ripetibilità delle misurazioni.

Controllo di componenti meccanici

I componenti sottoposti a forze di compressione possono essere valutati mediante un montaggio appropriato.

La superficie di contatto e la direzione della forza devono essere considerate attentamente.

Settori di applicazione dei dinamometri meccanici SAUTER FA

Officine e manutenzione industriale

Le officine e i reparti di manutenzione eseguono regolarmente controlli meccanici semplici.

I dinamometri SAUTER FA possono essere utilizzati per verificare molle, misurare forze di azionamento e controllare meccanismi di bloccaggio.

L'assenza di alimentazione elettrica costituisce un vantaggio per gli interventi occasionali.

Controllo qualità nella produzione

Nell'industria, alcune caratteristiche funzionali sono definite da valori di forza.

La misurazione può contribuire a verificare la conformità di componenti e assemblaggi.

SAUTER FA è adatto a controlli semplici e ispezioni a campione.

I risultati possono essere registrati manualmente quando necessario.

Ingegneria meccanica

I dinamometri meccanici possono essere utilizzati per verificare il comportamento di molle, elementi di fissaggio e meccanismi.

Costituiscono strumenti pratici per determinate operazioni di controllo e manutenzione.

Industria delle materie plastiche

I componenti plastici utilizzano frequentemente clip, chiusure e sistemi a scatto.

La forza necessaria per assemblarli o separarli può essere misurata mediante un dispositivo appropriato.

Ricerca e sviluppo

Durante lo sviluppo di un prodotto, gli ingegneri possono avere la necessità di confrontare le forze di funzionamento di diversi prototipi.

Un dinamometro analogico permette di eseguire semplici controlli meccanici.

Formazione tecnica e professionale

I dinamometri meccanici sono interessanti anche per l'insegnamento.

Il movimento della lancetta permette di visualizzare direttamente il rapporto tra la forza applicata e la misura.

Possono essere utilizzati negli istituti tecnici, nei centri di formazione professionale e nei laboratori didattici.

SAUTER FA con banco prova manuale

Migliorare la ripetibilità delle misurazioni

Durante una misurazione manuale, il movimento dell'operatore e la direzione della forza possono influenzare il risultato.

Un banco prova appropriato permette di controllare meglio questi parametri.

Contribuisce a mantenere una direzione di carico più regolare e a posizionare correttamente il campione.

Vantaggi di un banco prova

• Applicazione più controllata della forza.

• Migliore allineamento tra strumento e campione.

• Riduzione dell'influenza dell'operatore.

• Condizioni di prova più costanti.

• Posizionamento stabile dei componenti.

• Utilizzo di dispositivi di fissaggio appropriati.

Applicazioni possibili

La combinazione di un dinamometro meccanico e di un banco prova compatibile può essere adatta a:

• Prove su molle di trazione.

• Prove su molle di compressione.

• Misurazioni delle forze di azionamento.

• Controlli di sistemi a scatto.

• Verifiche ripetitive di componenti.

• Semplici prove di resistenza meccanica.

Prima del montaggio è necessario verificare la compatibilità meccanica e i carichi ammissibili.

La capacità del banco prova non aumenta la portata massima del dinamometro.

Accessori per dinamometri SAUTER FA

Adattare lo strumento alle diverse applicazioni

Le prove meccaniche richiedono accessori adatti alla geometria del componente.

I dinamometri SAUTER FA possono essere utilizzati con diversi accessori intercambiabili.

Ganci di trazione

I ganci permettono di applicare una forza di trazione.

Sono adatti, ad esempio, a determinate misurazioni sulle molle e a semplici prove di tiro.

Puntali di compressione

I puntali di compressione trasmettono la forza alla superficie del componente.

A seconda dell'applicazione possono essere utilizzate differenti forme di contatto.

Aste di prolunga

Un'asta di prolunga può facilitare l'accesso alla zona di misura.

Deve essere utilizzata con un corretto allineamento e nel rispetto dei limiti di carico.

Adattatori meccanici

Adattatori appropriati permettono di collegare il dinamometro a determinati accessori o dispositivi di prova.

La compatibilità dipende dal modello e dai collegamenti meccanici.

Caratteristiche tecniche della serie SAUTER FA

Le caratteristiche esatte, i materiali del corpo e gli accessori inclusi devono essere verificati per ogni riferimento.

Portata, divisione della scala e accuratezza – Come interpretarle

Portata massima

La portata massima indica la forza più elevata misurabile nel campo nominale dello strumento.

Ad esempio, il SAUTER FA 100 dispone di una portata massima di 100 N.

Divisione della scala

La divisione della scala corrisponde al più piccolo intervallo graduato del quadrante.

Per il SAUTER FA 100 è pari a 0,5 N.

Accuratezza di misura

Il produttore dichiara un'accuratezza dell'1% della portata massima.

Per un dinamometro da 100 N, l'1% corrisponde a 1 N.

Una divisione della scala di 0,5 N non significa quindi che l'errore massimo sia limitato a 0,5 N.

Scegliere la portata corretta

Uno strumento con una portata molto superiore alle forze da misurare può offrire una lettura meno adatta ai piccoli carichi.

È quindi importante selezionare un modello adeguato all'applicazione.

Protezione meccanica dal sovraccarico

Preservare il meccanismo di misura

La serie SAUTER FA dispone di una protezione dal sovraccarico dichiarata fino al 150% della portata massima.

Questa protezione è progettata per limitare il rischio di danni in caso di sovraccarico accidentale.

Non rappresenta un'estensione del normale campo di misura.

La portata nominale deve essere sempre rispettata.

Devono essere evitati urti, forze laterali e applicazioni scorrette del carico.

Taratura dei dinamometri meccanici SAUTER FA

Perché tarare un dinamometro meccanico?

Un dinamometro meccanico rimane uno strumento di misura soggetto a requisiti metrologici.

Le sollecitazioni ripetute, l'usura meccanica e le condizioni di utilizzo possono influenzarne le prestazioni.

La taratura consiste nel confrontare le indicazioni dello strumento con forze di riferimento appropriate.

Gli scostamenti rilevati possono quindi essere documentati.

Taratura per il controllo qualità

Quando i risultati vengono utilizzati per verificare la conformità dei prodotti, può essere necessaria una taratura documentata.

I requisiti dipendono dalle procedure interne e dalle norme applicabili.

Frequenza di taratura

La periodicità dipende, tra l'altro, da:

• Frequenza di utilizzo.

• Forze applicate.

• Sollecitazioni meccaniche.

• Condizioni ambientali.

• Requisiti del sistema qualità.

• Risultati delle tarature precedenti.

La disponibilità dei servizi di taratura deve essere verificata in base al modello e alla direzione di misura.

Come scegliere il dinamometro meccanico SAUTER FA più adatto

1. Determinare la forza massima prevista

Identificare la forza più elevata che potrebbe essere applicata durante la prova.

Considerare anche eventuali picchi.

2. Selezionare la portata appropriata

Scegliere un modello il cui campo di misura copra le forze previste.

È importante considerare anche la divisione della scala.

3. Definire la direzione di misura

Stabilire se l'applicazione riguarda la trazione, la compressione o entrambe.

Questa scelta influisce sugli accessori necessari.

4. Scegliere il metodo di prova

Per controlli occasionali può essere sufficiente una misurazione manuale.

Per prove ripetitive, un banco prova compatibile può migliorare la regolarità.

5. Selezionare gli accessori

Ganci, puntali di compressione e prolunghe devono essere adatti al componente.

6. Verificare i requisiti metrologici

Quando i risultati vengono utilizzati nel controllo qualità, è opportuno considerare l'accuratezza richiesta e le esigenze di taratura.

Domande frequenti sui dinamometri SAUTER FA

Un dinamometro SAUTER FA funziona senza pile?

Sì. I dinamometri SAUTER FA funzionano completamente in modo meccanico e non richiedono pile, batterie ricaricabili o alimentazione elettrica.

È possibile misurare trazione e compressione?

Sì. Gli strumenti sono progettati per misurare le forze in entrambe le direzioni.

Quali portate sono disponibili?

La gamma comprende sei modelli da 10 N a 500 N.

Come viene visualizzata la forza?

La forza è indicata su un quadrante analogico mediante una lancetta meccanica.

A cosa serve la funzione Peak Hold?

Permette di mantenere visualizzata la forza massima raggiunta durante una prova, per leggerla successivamente.

Che cosa significa modalità Track?

La modalità Track indica continuamente la forza istantanea applicata.

È possibile regolare lo zero?

Sì. I dinamometri dispongono di una regolazione meccanica dello zero.

Quali unità sono presenti sul quadrante?

Il quadrante presenta scale graduate in newton e in unità basate sul chilogrammo.

È possibile misurare la forza di una molla?

Sì. Con accessori appropriati è possibile effettuare misurazioni di trazione e compressione sulle molle.

I dinamometri SAUTER FA sono adatti al controllo qualità?

Sì. Possono essere utilizzati per semplici controlli meccanici e verifiche a campione.

È possibile installare un SAUTER FA su un banco prova?

Sì, a condizione che il banco prova sia compatibile con il modello selezionato.

I risultati vengono registrati digitalmente?

No. SAUTER FA è uno strumento meccanico senza memoria elettronica.

È necessario installare un software?

No. La lettura della forza avviene direttamente sul quadrante.

Questi strumenti sono adatti agli interventi mobili?

Sì. La struttura compatta e il funzionamento senza alimentazione elettrica facilitano le misurazioni in luoghi diversi.

Quali accessori possono essere utilizzati?

A seconda dell'applicazione, possono essere utilizzati ganci, puntali di compressione, aste di prolunga e adattatori compatibili.

Qual è l'accuratezza dei dinamometri SAUTER FA?

Il produttore dichiara un'accuratezza dell'1% della portata massima.

È possibile misurare piccole forze con un SAUTER FA 500?

Le forze comprese nel campo di misura possono essere indicate. Tuttavia, un modello con portata inferiore può offrire una divisione della scala più adatta ai piccoli carichi.

Che cosa succede in caso di sovraccarico?

La serie dispone di una protezione meccanica dal sovraccarico. Tuttavia, lo strumento non deve essere utilizzato intenzionalmente oltre la portata nominale.

Un dinamometro meccanico deve essere tarato?

Dipende dall'applicazione e dai requisiti metrologici. Una taratura periodica può essere necessaria per i controlli qualità documentati.

Qual è il principale vantaggio di un dinamometro meccanico?

La completa indipendenza dall'alimentazione elettrica, unita alla lettura diretta della forza e alla semplicità di utilizzo.

Acquistare dinamometri meccanici SAUTER FA – Misurare le forze senza elettricità

I dinamometri meccanici SAUTER FA permettono di misurare in modo semplice le forze di trazione e compressione da 10 N a 500 N.

Grazie al funzionamento completamente meccanico, non richiedono pile, batterie ricaricabili o collegamento alla rete elettrica.

Il quadrante analogico offre una lettura diretta della forza, mentre la funzione Peak Hold permette di mantenere visualizzato il valore massimo raggiunto.

I diversi accessori di misura e la compatibilità con banchi prova appropriati consentono di adattare gli strumenti a numerose applicazioni.

In officina, nell'ingegneria meccanica, nel controllo qualità industriale, nella formazione tecnica o durante gli interventi mobili, SAUTER FA rappresenta una soluzione pratica per misurare le forze senza dipendere da una fonte di energia.

Scopri i dinamometri SAUTER FA e scegli la portata più adatta alle tue prove di trazione e compressione.

SAUTER FA – Misurare la forza. Senza elettricità. Con la massima semplicità.
