Dinamometri digitali SAUTER FE – Misurazione delle forze di trazione e compressione

Strumenti professionali per prove meccaniche, controllo qualità e laboratori industriali

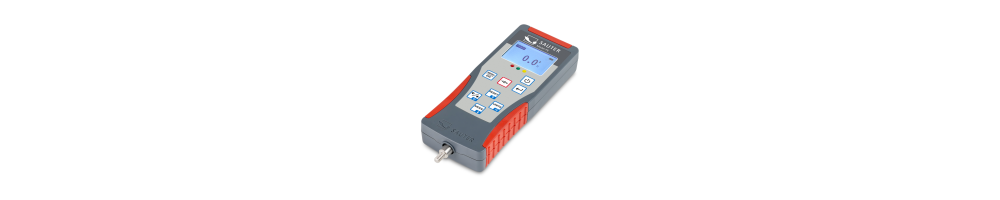

I dinamometri digitali SAUTER FE, del marchio SAUTER di KERN & SOHN, sono strumenti professionali progettati per la misurazione delle forze di trazione e compressione in ambito industriale, tecnico e di laboratorio.

Nella produzione moderna, la verifica delle forze meccaniche rappresenta un elemento fondamentale per garantire il corretto funzionamento dei componenti.

La forza necessaria per azionare un pulsante, estrarre un connettore, comprimere una molla o separare due elementi assemblati può costituire un parametro essenziale per il controllo qualità.

La serie SAUTER FE consente di effettuare queste verifiche mediante strumenti digitali compatti, dotati di funzioni specifiche per le prove meccaniche e i controlli ripetitivi.

Con otto modelli disponibili e portate massime comprese tra 5 e 1.000 N, la gamma offre soluzioni per applicazioni che richiedono la misurazione di forze relativamente piccole e per prove industriali con carichi più elevati.

La frequenza di misurazione di 1.000 Hz, la funzione Peak Hold per la rilevazione della forza massima, la modalità Track e il controllo dei valori limite contribuiscono a rendere le operazioni di misura efficienti e facilmente interpretabili.

Il display retroilluminato e reversibile facilita la lettura dei risultati nelle diverse posizioni di utilizzo.

Grazie alla possibilità di impiego manuale oppure in combinazione con banchi prova SAUTER compatibili, i dinamometri FE si adattano a numerosi ambienti professionali.

Dai laboratori di ricerca e sviluppo alle linee produttive, dalla componentistica meccanica all'industria automobilistica, la serie SAUTER FE rappresenta una soluzione versatile per la misurazione digitale delle forze.

I principali vantaggi dei dinamometri SAUTER FE

• Misurazione bidirezionale: forze di trazione e compressione con un unico strumento

• Otto portate disponibili: da 5 a 1.000 N

• Elevata risoluzione di lettura: a partire da 0,002 N secondo il modello

• Frequenza di misurazione di 1.000 Hz: acquisizione rapida delle variazioni di forza

• Funzione Peak Hold: rilevazione del valore massimo misurato

• Modalità Track: visualizzazione continua della forza istantanea

• Funzione Pass/Fail: verifica rispetto a limiti superiori e inferiori impostabili

• Segnalazione ottica e acustica: supporto ai controlli di tolleranza

• Display retroilluminato: lettura agevole in diversi ambienti

• Visualizzazione reversibile: adattamento a differenti posizioni di misura

• Design ergonomico: praticità nelle misurazioni manuali

• Compatibilità con banchi prova: installazione su sistemi SAUTER idonei fino a 1 kN

• Unità di misura selezionabili: N, kN, kgf, ozf e lbf

• Alimentazione flessibile: batteria ricaricabile e alimentazione compatibile

• Accessori di misura standard: adattamento a differenti prove

• Valigetta di trasporto: protezione durante lo stoccaggio e gli spostamenti

Serie SAUTER FE – Confronto tecnico degli otto modelli

La gamma comprende otto dinamometri digitali con differenti portate massime e risoluzioni di lettura.

Il produttore dichiara una tolleranza di misura pari allo 0,3% della portata massima.

La risoluzione visualizzata non deve essere confusa con l'accuratezza della misurazione.

SAUTER FE 5 – Dinamometro digitale per piccole forze fino a 5 N

Il SAUTER FE 5 offre una portata massima di 5 N e una risoluzione di lettura di 0,002 N.

È particolarmente interessante per applicazioni che richiedono la misurazione di forze relativamente contenute.

Possibili impieghi:

• Verifica di piccoli pulsanti

• Misurazione di forze su molle leggere

• Controllo di componenti miniaturizzati

• Prove su meccanismi di precisione

• Verifica di piccole forze di compressione

• Sviluppo di componenti meccanici

SAUTER FE 10 – Misurazione di forze fino a 10 N

Con una portata massima di 10 N e una risoluzione di 0,005 N, il SAUTER FE 10 è adatto a numerose prove su piccoli componenti.

Può essere impiegato per controllare interruttori, molle, meccanismi leggeri e assemblaggi di dimensioni ridotte.

SAUTER FE 20 – Dinamometro versatile fino a 20 N

Il SAUTER FE 20 combina una portata massima di 20 N con una risoluzione di 0,01 N.

Rappresenta una soluzione pratica per prove funzionali, controlli di produzione e verifiche ripetitive su componenti meccanici.

SAUTER FE 50 – Misuratore di forza fino a 50 N

Il SAUTER FE 50 dispone di una portata massima di 50 N e di una risoluzione di 0,02 N.

È indicato per applicazioni quali la verifica di molle, connettori, dispositivi di comando e componenti sottoposti a sollecitazioni meccaniche.

SAUTER FE 100 – Dinamometro professionale fino a 100 N

Con una portata massima di 100 N e una risoluzione di 0,05 N, il SAUTER FE 100 risponde alle esigenze di numerosi controlli industriali.

Può essere utilizzato per verificare assemblaggi, chiusure, componenti meccanici e forze di azionamento.

SAUTER FE 200 – Controllo delle forze fino a 200 N

Il SAUTER FE 200 offre una portata massima di 200 N e una risoluzione di 0,1 N.

È destinato a prove che coinvolgono sollecitazioni più elevate, come controlli di estrazione, verifiche di collegamenti meccanici e misurazioni di compressione.

SAUTER FE 500 – Dinamometro industriale fino a 500 N

Il SAUTER FE 500 consente misurazioni fino a 500 N con una risoluzione di 0,2 N.

È interessante per il controllo di componenti industriali, prove di trazione e verifiche di resistenza meccanica entro il campo di misura previsto.

SAUTER FE 1K – Misurazione di trazione e compressione fino a 1.000 N

Il SAUTER FE 1K rappresenta il modello con la portata più elevata della serie.

Con una capacità massima di 1.000 N e una risoluzione di 0,5 N, consente di eseguire prove su componenti sottoposti a forze maggiori.

Per queste applicazioni è particolarmente importante utilizzare accessori, dispositivi di fissaggio e banchi prova adeguati.

Misurazione della forza di trazione

Determinare le forze necessarie per tirare, estrarre o separare componenti

La misurazione della forza di trazione è una delle principali applicazioni dei dinamometri digitali.

Consiste nell'applicare una forza di tiro a un componente o a un assemblaggio per determinarne il comportamento meccanico.

In funzione della procedura utilizzata, la misura può indicare la forza necessaria per estrarre, separare o spostare un elemento.

Applicazioni tipiche delle prove di trazione

Connettori elettrici

Misurazione della forza necessaria per separare connettori compatibili con la prova.

Fissaggi di cavi

Verifica della forza di estrazione di collegamenti e sistemi di fissaggio appropriati.

Molle di trazione

Misurazione della forza applicata durante l'allungamento.

Sistemi di chiusura

Determinazione della forza necessaria per aprire o sbloccare un meccanismo.

Componenti in plastica

Controllo delle forze di separazione di incastri e collegamenti a scatto.

Sviluppo di prodotto

Confronto delle prestazioni meccaniche di diverse soluzioni costruttive.

Per ottenere risultati ripetibili è importante utilizzare dispositivi di presa adeguati e mantenere il carico il più possibile allineato all'asse del sensore.

Misurazione della forza di compressione

Verificare le forze di pressione e azionamento

La serie SAUTER FE permette anche di misurare le forze di compressione.

Questa funzione è utile quando un componente viene premuto, compresso o sottoposto a un carico meccanico.

Applicazioni frequenti

• Misurazione della forza di azionamento di pulsanti

• Controllo di interruttori meccanici

• Prove su molle di compressione

• Verifica di dispositivi di comando

• Controllo di meccanismi di chiusura

• Misurazione di resistenze meccaniche

• Prove su componenti plastici

• Verifica di assemblaggi industriali

La scelta dell'accessorio di compressione e il corretto posizionamento del campione influiscono sulla qualità della misura.

Funzione Peak Hold – Rilevazione della forza massima

Registrare il picco di forza durante una prova

In molte applicazioni industriali, il parametro più importante non è la forza istantanea, ma il valore massimo raggiunto durante il test.

La funzione Peak Hold del SAUTER FE consente di rilevare e visualizzare il valore di picco.

È particolarmente utile nelle prove di estrazione, sgancio e azionamento.

Esempio: prova di estrazione di un connettore

Un connettore viene fissato a un dispositivo di prova idoneo.

Si applica progressivamente una forza di trazione.

Durante il test, la forza varia fino a raggiungere un valore massimo.

Il dinamometro memorizza il picco registrato.

Il risultato può essere confrontato con il valore richiesto dalla procedura di controllo.

Vantaggi della funzione Peak Hold

• Rilevazione della forza massima di trazione

• Rilevazione della forza massima di compressione

• Controllo delle forze di estrazione

• Verifica delle forze di sgancio

• Confronto tra componenti e lotti

• Supporto ai controlli ripetitivi

La rilevazione dei picchi dipende anche dalla frequenza di misurazione e dalla dinamica della prova.

Modalità Track – Visualizzazione continua della forza

Monitorare le variazioni durante il test

La modalità Track visualizza continuamente la forza istantanea.

Consente all'operatore di osservare come varia il carico durante una prova di trazione o compressione.

È utile per verificare molle, meccanismi e componenti sottoposti a sollecitazioni progressive.

La visualizzazione continua non equivale, tuttavia, alla registrazione completa di una curva forza-spostamento.

Funzione Pass/Fail – Controllo dei limiti di tolleranza

Valutare rapidamente la conformità dei componenti

La serie SAUTER FE dispone di una funzione di controllo con limiti superiore e inferiore impostabili.

L'operatore può definire un intervallo di forza accettabile in base ai requisiti del prodotto.

Il dispositivo fornisce segnalazioni ottiche e acustiche per agevolare la valutazione.

Esempio: controllo della forza di azionamento

Un produttore stabilisce un intervallo ammesso per la forza necessaria ad azionare un pulsante.

Durante il controllo qualità, il dinamometro misura la forza applicata.

Il risultato viene confrontato con i limiti impostati.

In questo modo è possibile individuare componenti che non rispettano i criteri previsti.

Vantaggi nel controllo qualità

• Valutazione più rapida dei risultati

• Controllo di limiti predefiniti

• Supporto alle verifiche ripetitive

• Segnalazione visiva e acustica

• Maggiore uniformità delle procedure

I limiti devono essere stabiliti secondo le specifiche del prodotto e le procedure applicabili.

Frequenza di misurazione di 1.000 Hz

Acquisizione rapida delle variazioni di forza

I dinamometri SAUTER FE operano con una frequenza di misurazione di 1.000 Hz.

Questo valore corrisponde a una frequenza di acquisizione di 1.000 misure al secondo.

Una frequenza elevata è interessante quando la forza cambia rapidamente durante una prova.

Applicazioni

• Azionamento di pulsanti

• Scollegamento di connettori

• Prove su meccanismi a scatto

• Controllo di picchi di forza

• Verifiche funzionali

• Sviluppo di componenti

La frequenza di misurazione non descrive, da sola, tutte le prestazioni dinamiche dello strumento.

Display retroilluminato e reversibile

Lettura agevole in differenti posizioni operative

Il SAUTER FE è dotato di un display digitale retroilluminato.

Questa caratteristica facilita la lettura dei valori nei laboratori, nelle officine e nelle postazioni di controllo.

La possibilità di invertire l'orientamento della visualizzazione migliora la praticità d'uso quando lo strumento viene impiegato in posizioni differenti.

Design ergonomico per misurazioni manuali

Strumento compatto per l'utilizzo professionale

Il corpo del SAUTER FE è progettato per agevolare la presa e l'utilizzo manuale.

Con dimensioni indicative di 71 × 31 × 180 mm e un peso netto di circa 350 g, lo strumento può essere impiegato in diverse postazioni operative.

Le misurazioni manuali offrono flessibilità, ma possono essere influenzate dal movimento dell'operatore, dalla velocità di applicazione del carico e dall'allineamento.

Quando è richiesta una maggiore ripetibilità, è consigliabile utilizzare un banco prova adeguato.

SAUTER FE con banco prova

Migliorare la ripetibilità delle misurazioni

I dinamometri SAUTER FE possono essere installati su banchi prova SAUTER compatibili fino a 1 kN.

Un banco prova consente di guidare l'applicazione della forza lungo un asse definito.

Questa configurazione può contribuire a ridurre l'influenza dell'operatore e a migliorare la costanza delle condizioni di prova.

Vantaggi dell'utilizzo con banco prova

• Migliore allineamento del carico

• Riduzione delle variazioni dovute all'operatore

• Condizioni di misura più uniformi

• Supporto alle prove ripetitive

• Possibilità di utilizzare dispositivi di fissaggio

• Posizionamento controllato del campione

Il banco prova deve essere scelto in base alla portata, alla corsa necessaria e al metodo di prova.

Per registrare curve forza-spostamento sono necessari sistemi e funzioni di misura appropriati.

SAUTER FE nel controllo qualità industriale

Verificare le prestazioni meccaniche dei prodotti

Nell'industria manifatturiera, la misurazione delle forze può fornire informazioni importanti sul corretto funzionamento dei componenti.

Un connettore deve mantenere una forza di ritenzione adeguata.

Un pulsante deve potersi azionare entro determinati limiti.

Un sistema di chiusura deve presentare una resistenza coerente con le specifiche.

La serie SAUTER FE supporta questi controlli attraverso la misurazione digitale, la funzione Peak Hold e la verifica dei limiti.

Applicazioni industriali

• Controllo delle forze di azionamento

• Misurazione delle forze di estrazione

• Verifica di molle

• Prove su sistemi di chiusura

• Controllo di assemblaggi

• Confronto tra lotti produttivi

• Verifica funzionale di componenti

SAUTER FE nell'industria automobilistica

Controllo di componenti e meccanismi

Nel settore automotive vengono utilizzati numerosi componenti il cui funzionamento dipende da una forza meccanica definita.

I dinamometri digitali possono essere impiegati durante lo sviluppo, i controlli interni e le verifiche di produzione.

Applicazioni possibili

• Pulsanti e comandi

• Interruttori meccanici

• Connettori elettrici

• Elementi di fissaggio

• Meccanismi a molla

• Sistemi di bloccaggio

• Assemblaggi in plastica

• Componenti per interni

Per prove soggette a normative specifiche o requisiti di sicurezza, l'intero sistema di misura deve rispettare le prescrizioni applicabili.

SAUTER FE nell'industria delle materie plastiche

Verificare incastri, clip e collegamenti meccanici

I componenti plastici vengono spesso assemblati mediante sistemi a scatto, clip e collegamenti a incastro.

La forza necessaria per l'inserimento, l'azionamento o la separazione può rappresentare un parametro di qualità.

La serie SAUTER FE permette di eseguire misurazioni adatte a queste applicazioni.

Esempi

• Forze di sgancio di clip

• Prove su chiusure plastiche

• Controllo di collegamenti

• Verifica di componenti stampati

• Confronto tra soluzioni progettuali

• Controllo di assemblaggi ripetitivi

La geometria del campione e la resistenza del materiale devono essere considerate nella scelta dei dispositivi di fissaggio.

SAUTER FE nei laboratori di ricerca e sviluppo

Misurare le forze per migliorare la progettazione

Durante lo sviluppo di un prodotto, la misurazione delle forze permette di studiare il comportamento dei componenti meccanici.

Può essere utilizzata per confrontare prototipi e verificare gli effetti di modifiche progettuali.

Applicazioni

• Confronto tra prototipi

• Valutazione di meccanismi a molla

• Misurazione di forze di azionamento

• Verifica di sistemi meccanici

• Prove funzionali

• Controllo di componenti

• Studi comparativi

Per prove automatizzate, acquisizioni complete dei dati o analisi forza-spostamento possono essere necessari sistemi più avanzati.

SAUTER FE per manutenzione e assistenza tecnica

Controllare le forze durante gli interventi

Un dinamometro portatile può essere utile anche nelle attività di manutenzione.

Consente, per esempio, di confrontare le forze di azionamento o di verificare il comportamento di determinati meccanismi rispetto a valori di riferimento.

Il formato compatto e la valigetta di trasporto facilitano l'utilizzo in diverse postazioni.

Newton e unità di misura della forza

Comprendere i risultati di un dinamometro

Un dinamometro misura una forza meccanica.

L'unità del Sistema Internazionale è il newton (N).

Un newton corrisponde alla forza necessaria per imprimere a una massa di un chilogrammo un'accelerazione di un metro al secondo quadrato.

La serie SAUTER FE consente di selezionare diverse unità:

• Newton (N)

• Kilonewton (kN)

• Chilogrammo-forza (kgf)

• Oncia-forza (ozf)

• Libbra-forza (lbf)

Il newton rappresenta l'unità di riferimento nelle applicazioni tecniche e scientifiche.

Le altre unità possono essere utili per specifiche internazionali.

Portata, risoluzione e accuratezza

Interpretare correttamente le specifiche tecniche

Nella scelta di un dinamometro è importante distinguere tre caratteristiche.

Portata massima

Indica la forza massima misurabile nel campo operativo specificato.

Risoluzione di lettura

Indica il più piccolo incremento visualizzato dal display.

Tolleranza di misura

Rappresenta lo scostamento ammissibile dichiarato dal produttore nelle condizioni previste.

Per la serie SAUTER FE, la tolleranza dichiarata è pari allo 0,3% della portata massima.

Per esempio, lo 0,3% di una portata di 100 N corrisponde a 0,3 N.

Una risoluzione di 0,05 N non implica quindi automaticamente un errore massimo di 0,05 N.

Protezione dal sovraccarico

Salvaguardare il sensore di forza

Il produttore indica una protezione dal sovraccarico pari al 150% della portata massima.

Questo valore non deve essere interpretato come un'estensione del normale campo di misura.

Per preservare le prestazioni dello strumento è necessario rispettare la portata specificata.

Precauzioni operative

• Selezionare una portata adeguata

• Applicare la forza lungo l'asse di misura

• Evitare carichi laterali

• Utilizzare accessori compatibili

• Non superare il campo operativo

• Seguire le istruzioni del produttore

• Verificare periodicamente lo stato dello strumento

Accessori e dispositivi di fissaggio

Adattare il dinamometro alle diverse prove

I dinamometri SAUTER FE vengono forniti con accessori di misura standard e una valigetta di trasporto.

A seconda dell'applicazione possono essere necessari ulteriori accessori.

Per le prove di trazione possono essere utilizzati ganci o sistemi di presa idonei.

Per le prove di compressione possono essere necessari puntali, piattelli o altri elementi di contatto.

La compatibilità meccanica e la capacità di carico degli accessori devono essere verificate prima dell'utilizzo.

Taratura dei dinamometri SAUTER FE

Tracciabilità delle misurazioni di forza

Negli ambienti industriali, gli strumenti utilizzati per il controllo qualità possono richiedere una taratura periodica.

La taratura consiste nel confrontare le indicazioni dello strumento con forze di riferimento appropriate.

I risultati permettono di documentare gli scostamenti di misura.

La periodicità dipende dalle condizioni operative, dai requisiti aziendali e dalle procedure di qualità.

In base alle necessità possono essere richiesti servizi di taratura e certificati appropriati.

È importante distinguere la taratura, che determina e documenta gli scostamenti, dalla regolazione o aggiustamento, che modifica il comportamento metrologico dello strumento.

Come scegliere il dinamometro SAUTER FE più adatto

1. Determinare la forza massima prevista

Occorre identificare il carico massimo che potrebbe verificarsi durante la prova.

È opportuno considerare anche eventuali picchi di forza.

2. Selezionare la portata

Una portata eccessivamente elevata può comportare una risoluzione meno favorevole per la misura di piccole forze.

3. Definire il metodo di prova

Bisogna stabilire se la misurazione sarà manuale o effettuata con un banco prova.

4. Scegliere gli accessori

I dispositivi di presa e gli elementi di contatto devono essere adatti alla geometria del campione.

5. Impostare i limiti di controllo

Nelle applicazioni di qualità è necessario definire preventivamente i criteri di accettazione.

6. Valutare i requisiti di taratura

Alcune applicazioni richiedono una documentazione metrologica specifica.

Domande frequenti sui dinamometri SAUTER FE

Che cos'è un dinamometro digitale SAUTER FE?

È uno strumento elettronico progettato per misurare forze di trazione e compressione.

Quali portate sono disponibili?

La serie comprende otto modelli con portate massime da 5 a 1.000 N.

È possibile misurare trazione e compressione con lo stesso strumento?

Sì. Entrambe le direzioni di applicazione della forza sono supportate.

Qual è la risoluzione più fine disponibile?

Il SAUTER FE 5 offre una risoluzione di lettura di 0,002 N.

Qual è la tolleranza di misura dichiarata?

Il produttore indica lo 0,3% della portata massima.

A cosa serve la funzione Peak Hold?

Permette di rilevare e visualizzare la forza massima registrata durante una prova.

Qual è la differenza tra Peak Hold e Track?

Peak Hold memorizza il valore massimo, mentre Track mostra la forza istantanea.

Il SAUTER FE permette il controllo delle tolleranze?

Sì. La funzione Pass/Fail consente di impostare limiti superiori e inferiori, con segnalazioni ottiche e acustiche.

Qual è la frequenza di misurazione?

La frequenza dichiarata è di 1.000 Hz.

È possibile montare il dinamometro su un banco prova?

Sì, su banchi prova SAUTER compatibili fino a 1 kN.

Il display è retroilluminato?

Sì. Il display è retroilluminato e reversibile.

Quali unità di misura sono disponibili?

N, kN, kgf, ozf e lbf.

È adatto alle prove su molle?

Sì, utilizzando accessori e procedure di prova appropriati.

Può misurare la forza di estrazione di un connettore?

Sì, con dispositivi di fissaggio idonei e nel rispetto del campo di misura.

È indicato per il controllo qualità industriale?

Sì. Le funzioni Peak Hold e Pass/Fail sono particolarmente utili nei controlli ripetitivi.

Può registrare una curva forza-spostamento?

Le funzioni standard descritte comprendono la misurazione della forza, Peak Hold e il controllo dei limiti. Per registrare una curva forza-spostamento è necessario un sistema di prova adeguatamente configurato.

Quale modello offre la portata più elevata?

Il SAUTER FE 1K, con una portata massima di 1.000 N.

Acquistare dinamometri digitali SAUTER FE per prove di trazione e compressione

I dinamometri digitali SAUTER FE combinano misurazione professionale della forza, praticità operativa e funzioni dedicate alle verifiche meccaniche.

La gamma comprende otto modelli da 5 a 1.000 N, consentendo di scegliere lo strumento in funzione della portata e della risoluzione richieste.

La frequenza di misurazione di 1.000 Hz, la funzione Peak Hold, il controllo Pass/Fail e la possibilità di montaggio su banchi prova compatibili rappresentano caratteristiche particolarmente interessanti per le applicazioni industriali.

Dalla produzione meccanica all'automotive, dall'industria delle materie plastiche ai laboratori di ricerca e sviluppo, i dinamometri SAUTER FE supportano la misurazione delle forze di trazione e compressione.

Scopri i modelli della serie SAUTER FE e scegli il dinamometro digitale più adatto alle tue esigenze di misura, controllo e verifica.

SAUTER FE – Tecnologia digitale per la misurazione professionale delle forze.
