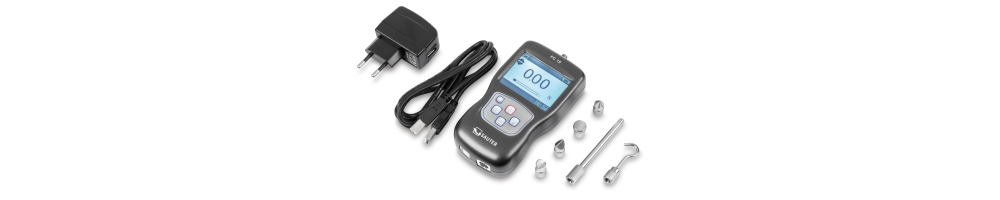

Dinamometri digitali SAUTER FC – Misurazione di forze di trazione e compressione con memoria e interfacce USB

Misurazioni precise e controllo delle forze per le applicazioni industriali

I dinamometri digitali SAUTER FC sono strumenti professionali progettati per la misurazione delle forze di trazione e compressione nelle attività di controllo qualità, collaudo meccanico, produzione industriale e sviluppo di prodotti.

Grazie a una precisione dichiarata pari allo 0,3% del fondo scala, a una frequenza interna di acquisizione di 1.000 Hz, a soglie di tolleranza regolabili e a una memoria integrata per un massimo di 500 valori di misura, la serie SAUTER FC offre funzionalità avanzate per chi necessita di risultati misurabili, verificabili e documentabili.

Rispetto a un semplice dinamometro digitale, SAUTER FC consente non soltanto di visualizzare la forza applicata, ma anche di rilevare i valori massimi, monitorare limiti prestabiliti e trasferire i dati a dispositivi compatibili.

Le interfacce USB e RS-232 ampliano le possibilità di utilizzo nei processi di controllo e nella gestione dei risultati delle prove.

Il corpo metallico, il display retroilluminato con orientamento reversibile e la batteria ricaricabile integrata rendono questi strumenti adatti sia alle misurazioni manuali sia all'impiego con banchi prova compatibili.

La gamma comprende cinque modelli con capacità di misura comprese tra 10 N e 1.000 N.

SAUTER FC – Misurare con precisione, controllare le tolleranze e documentare i risultati.

I principali vantaggi dei dinamometri digitali SAUTER FC

• Misurazione in trazione e compressione: rilevamento delle forze in entrambe le direzioni.

• Precisione di misura: 0,3% del fondo scala.

• Frequenza di acquisizione di 1.000 Hz: rilevamento rapido delle variazioni di forza.

• Funzione Peak Hold: memorizzazione del valore massimo raggiunto.

• Modalità Track: visualizzazione continua della forza istantanea.

• Limiti di tolleranza regolabili: impostazione di soglie inferiori e superiori.

• Segnalazioni acustiche e visive: supporto al controllo dei valori limite.

• Memoria interna: capacità fino a 500 valori di misura.

• Interfaccia USB: trasferimento dei dati a un computer.

• Interfaccia RS-232: collegamento di periferiche compatibili, comprese stampanti idonee.

• Display retroilluminato e reversibile: lettura agevole in diverse posizioni.

• Struttura metallica: progettata per l'impiego professionale.

• Batteria ricaricabile: utilizzo senza collegamento permanente alla rete elettrica.

• Cinque capacità di misura: da 10 N a 1.000 N.

• Compatibilità con banchi prova: per misurazioni ripetute in condizioni maggiormente controllate.

• Unità di forza selezionabili: N, kgf, ozf e lbf.

Gamma SAUTER FC – Modelli, portate e risoluzione

La serie SAUTER FC comprende cinque dinamometri digitali con differenti capacità di misura.

SAUTER FC 10 – Misurazione di forze ridotte

Con una portata massima di 10 N e una risoluzione di 0,01 N, il modello FC 10 è indicato per la misurazione di forze relativamente piccole.

Può essere utilizzato per controllare molle leggere, piccoli meccanismi di azionamento e componenti meccanici che richiedono una lettura fine.

SAUTER FC 50 – Controllo di piccoli componenti meccanici

Il modello FC 50 offre una portata di 50 N con una risoluzione di lettura di 0,01 N.

È adatto alla misurazione delle forze di estrazione, delle forze esercitate da molle e degli sforzi di azionamento di piccoli gruppi meccanici.

SAUTER FC 100 – Una soluzione versatile per il collaudo

Con una portata massima di 100 N, il modello FC 100 risponde a numerose esigenze di misura in officina, produzione e controllo qualità.

Può essere utilizzato per verificare interruttori, connettori, molle e diversi meccanismi.

SAUTER FC 500 – Per carichi meccanici più elevati

Il modello FC 500 misura forze fino a 500 N.

È indicato per prove di trazione e compressione che coinvolgono componenti industriali, collegamenti meccanici e gruppi soggetti a carichi maggiori.

SAUTER FC 1K – Misurazione fino a 1.000 N

Il modello FC 1K raggiunge una capacità massima di 1.000 N, equivalenti a 1 kN.

È adatto alle applicazioni che richiedono la misurazione di forze più elevate nella costruzione di macchine, nella produzione industriale e nel controllo qualità.

Come scegliere la portata corretta

La portata massima non è l'unico elemento da considerare.

È necessario valutare anche la risoluzione di lettura, la precisione richiesta e l'intervallo effettivo delle forze da misurare.

Per carichi relativamente piccoli, un modello con portata inferiore può offrire una risoluzione più adatta all'applicazione.

Misurazione digitale delle forze di trazione e compressione

Prove di trazione – Controllare forze di estrazione e tenuta

Una prova di trazione consiste nell'applicare una forza che tende ad allontanare o separare un componente da un altro elemento.

Con accessori adeguati, i dinamometri SAUTER FC possono essere utilizzati per misurare:

• Forze di estrazione dei connettori.

• Forze esercitate dalle molle di trazione.

• Forze di tenuta dei collegamenti meccanici.

• Forze necessarie allo sblocco di meccanismi.

• Forze di distacco di componenti compatibili.

• Resistenza dei collegamenti a scatto.

• Sforzi di trazione su gruppi meccanici.

Quando un componente si libera improvvisamente, la funzione Peak Hold permette di rilevare il valore massimo raggiunto durante la prova.

Prove di compressione – Misurare forze di spinta e azionamento

La misurazione in compressione consiste nell'applicare una forza di spinta su un componente.

La serie SAUTER FC può essere utilizzata per:

• Verificare molle di compressione.

• Misurare la forza di azionamento dei pulsanti.

• Controllare interruttori meccanici.

• Valutare la resistenza alla compressione di componenti idonei.

• Verificare meccanismi di bloccaggio.

• Eseguire controlli funzionali su assemblaggi meccanici.

La scelta di un puntale di compressione adeguato contribuisce a trasmettere correttamente la forza al componente sottoposto a prova.

Modalità Track e Peak Hold – Due funzioni per diverse esigenze di misura

Modalità Track – Visualizzazione continua della forza

In modalità Track, il dinamometro SAUTER FC visualizza continuamente la forza istantanea applicata.

Quando il carico aumenta o diminuisce, il valore sul display varia di conseguenza.

Questa funzione è utile per osservare il comportamento di un componente durante l'applicazione progressiva di una forza.

Tra le applicazioni tipiche rientrano le prove sulle molle e la verifica delle resistenze meccaniche.

Funzione Peak Hold – Rilevamento della forza massima

In molte prove industriali, il parametro più importante è la forza massima raggiunta.

Questo valore può comparire soltanto per un breve intervallo, ad esempio quando un connettore si separa oppure un meccanismo di bloccaggio viene rilasciato.

La funzione Peak Hold mantiene disponibile il valore massimo misurato.

L'operatore può quindi leggere il risultato anche dopo il termine dell'evento meccanico.

Applicazioni tipiche della funzione Peak Hold

• Prove di estrazione dei connettori.

• Misurazione delle forze di sblocco.

• Verifica dei collegamenti a scatto.

• Determinazione della forza massima delle molle.

• Controllo delle forze di tenuta.

• Misurazione delle forze massime di azionamento.

Controllo delle tolleranze – Monitoraggio dei valori limite

Impostazione di soglie inferiori e superiori

Una delle caratteristiche più interessanti della serie SAUTER FC è la funzione integrata di controllo delle tolleranze.

L'operatore può impostare un limite inferiore e uno superiore per la forza da verificare.

Secondo le specifiche del produttore, le soglie possono essere regolate nell'intervallo compreso tra il 10% e il 100% del fondo scala dello strumento.

La funzione può essere utilizzata sia nelle misurazioni di trazione sia in quelle di compressione.

Segnalazioni acustiche e visive

Il dinamometro dispone di segnalazioni acustiche e visive che facilitano il monitoraggio dei limiti impostati.

L'operatore può così valutare più agevolmente le misurazioni direttamente presso la postazione di lavoro.

Questa funzione risulta particolarmente utile nelle verifiche ripetitive.

Esempio pratico: forza di azionamento di un interruttore

Un interruttore meccanico deve funzionare entro un determinato intervallo di forza.

Una forza troppo bassa potrebbe indicare una resistenza meccanica insufficiente.

Una forza troppo elevata potrebbe rendere difficile l'azionamento o segnalare un problema di assemblaggio.

Con SAUTER FC è possibile impostare i limiti previsti e monitorare la forza durante la prova.

Applicazioni del controllo delle tolleranze

• Controllo delle forze di azionamento.

• Verifica dei connettori.

• Prove su molle.

• Collaudo di interruttori meccanici.

• Controlli a campione in produzione.

• Verifica dei processi di assemblaggio.

• Prove funzionali ripetitive.

La funzione di controllo delle tolleranze rende SAUTER FC particolarmente interessante per le procedure strutturate di controllo qualità industriale.

Frequenza di acquisizione di 1.000 Hz – Rilevare rapide variazioni di forza

La serie SAUTER FC dispone di una frequenza interna di acquisizione pari a 1.000 Hz.

Il sistema è quindi in grado di acquisire informazioni sulla forza fino a 1.000 volte al secondo.

Questa caratteristica è particolarmente utile quando il carico varia rapidamente durante una prova.

Le applicazioni comprendono:

• Prove di estrazione.

• Meccanismi di sgancio.

• Collegamenti a scatto.

• Picchi di forza di breve durata.

• Controlli con variazioni rapide del carico.

L'elevata frequenza di acquisizione contribuisce al rilevamento dei valori massimi che si verificano per intervalli molto brevi.

Frequenza di acquisizione e velocità di trasferimento dati

È importante distinguere la frequenza di misura interna dalla velocità di trasmissione dei dati a un computer.

SAUTER FC dispone di una frequenza interna di 1.000 Hz.

Il produttore indica inoltre una velocità di trasferimento al computer fino a 200 valori al secondo.

Le due specifiche descrivono funzioni differenti.

La prima riguarda l'acquisizione dei dati da parte dello strumento; la seconda riguarda la trasmissione dei valori a dispositivi esterni compatibili.

Memoria interna – Fino a 500 valori di misura

Salvare i risultati direttamente nello strumento

I dinamometri SAUTER FC dispongono di una memoria interna con capacità fino a 500 valori di misura.

I risultati possono quindi essere memorizzati direttamente nel dispositivo, senza la necessità di mantenere un computer collegato durante ogni prova.

Questa funzione è particolarmente pratica per i controlli eseguiti in diverse postazioni di lavoro.

Vantaggi della memoria integrata

• Memorizzazione dei valori direttamente nel dinamometro.

• Esecuzione di più misurazioni consecutive.

• Supporto alle procedure di controllo ripetitive.

• Utilizzo senza collegamento informatico permanente.

• Conservazione dei risultati per successive valutazioni.

Esempio pratico: controlli a campione in produzione

In un reparto produttivo è necessario verificare la forza di azionamento di diversi componenti meccanici.

L'operatore esegue una serie di misurazioni con SAUTER FC.

I risultati possono essere registrati nella memoria interna.

In questo modo è possibile organizzare le verifiche senza dover collegare continuamente lo strumento a un computer.

Interfacce USB e RS-232 – Trasferimento e gestione dei dati

Interfaccia USB per il collegamento al computer

La serie SAUTER FC è dotata di un'interfaccia USB di serie.

Il relativo cavo USB è incluso nella dotazione.

Il collegamento consente di trasferire i valori di misura a un computer.

Questa possibilità è particolarmente utile quando i risultati devono essere documentati o utilizzati per successive elaborazioni.

A seconda del software impiegato e della configurazione del sistema, i dati trasferiti possono essere utilizzati per analisi e report di controllo.

Interfaccia RS-232 per periferiche compatibili

SAUTER FC dispone anche di un'interfaccia RS-232.

Questa connessione è prevista in particolare per l'utilizzo con stampanti compatibili.

Offre quindi un'ulteriore possibilità di emissione dei risultati.

Prima dell'utilizzo è opportuno verificare la compatibilità delle periferiche.

Applicazioni che richiedono la documentazione delle misure

Le interfacce dati risultano particolarmente utili per:

• Rapporti di controllo in produzione.

• Documentazione dei controlli a campione.

• Valutazione di componenti meccanici.

• Confronto di misurazioni ripetute.

• Prove durante lo sviluppo di prodotti.

• Procedure di assicurazione qualità.

Le possibilità effettive di elaborazione informatica dipendono dal software e dai dispositivi collegati.

Corpo metallico e display retroilluminato reversibile

Una struttura adatta all'utilizzo professionale

I dinamometri SAUTER FC sono realizzati con un corpo metallico.

Questa soluzione costruttiva è adatta all'impiego regolare in officine, reparti produttivi e laboratori di prova.

Display retroilluminato e orientamento reversibile

Il display retroilluminato facilita la lettura dei risultati.

L'orientamento della visualizzazione può essere invertito per adattarsi a differenti posizioni di misura.

Questa funzione è particolarmente pratica quando il dinamometro viene installato su un banco prova.

Indicatore della capacità utilizzata

Un indicatore supplementare informa l'operatore sulla percentuale del campo di misura attualmente impegnata.

In questo modo è possibile monitorare il carico applicato durante la prova.

Segnalazione acustica e visiva di sovraccarico

Lo strumento emette segnalazioni acustiche e visive quando la forza supera il 110% del fondo scala.

Il produttore dichiara inoltre una protezione dal sovraccarico fino al 150% del fondo scala.

Questa protezione non comporta tuttavia un'estensione della portata nominale.

Per effettuare misurazioni conformi alle specifiche, la forza applicata deve rimanere entro il campo di misura previsto.

Batteria ricaricabile – Flessibilità nelle misurazioni

I dinamometri SAUTER FC sono dotati di una batteria ricaricabile integrata.

Possono quindi essere utilizzati senza un collegamento permanente alla rete elettrica.

Il produttore indica un'autonomia fino a 20 ore senza retroilluminazione.

Il tempo di ricarica è di circa quattro ore.

Sono inoltre disponibili una funzione di spegnimento automatico e una modalità di funzionamento continuo.

Queste caratteristiche risultano utili per controlli mobili, misurazioni in diverse postazioni e attività di prova prolungate.

Applicazioni industriali dei dinamometri SAUTER FC

Controllo qualità industriale

Nel controllo qualità, le proprietà meccaniche dei componenti vengono spesso valutate in base a valori di forza prestabiliti.

SAUTER FC supporta queste attività grazie alla precisione di misura, al controllo delle tolleranze e alla memorizzazione dei risultati.

Le applicazioni tipiche comprendono la verifica di molle, interruttori, connettori e gruppi meccanici.

Ricerca e sviluppo

Durante lo sviluppo di nuovi prodotti, i progettisti devono frequentemente analizzare e confrontare il comportamento meccanico dei componenti.

I dinamometri SAUTER FC permettono di misurare le forze di trazione e compressione e di rendere disponibili i risultati per ulteriori valutazioni.

L'elevata frequenza di acquisizione è particolarmente utile nelle prove caratterizzate da variazioni rapide della forza.

Industria automobilistica e componentistica

Nel settore automobilistico, numerosi componenti richiedono verifiche delle forze di azionamento, tenuta ed estrazione.

Tra le possibili applicazioni figurano:

• Connettori elettrici e meccanici.

• Comandi e pulsanti.

• Meccanismi a scatto.

• Molle.

• Sistemi di bloccaggio.

• Elementi di fissaggio in materiale plastico.

SAUTER FC può supportare queste verifiche entro le rispettive portate nominali.

Industria delle materie plastiche

I collegamenti a scatto e i sistemi di fissaggio meccanico sono ampiamente utilizzati nei componenti in plastica.

Con un montaggio appropriato, SAUTER FC permette di misurare forze di estrazione, sgancio e azionamento.

Costruzione di macchine

Nella costruzione di macchine, i dinamometri vengono impiegati per controllare molle, collegamenti meccanici e sistemi di azionamento.

La serie SAUTER FC è adatta sia alle verifiche individuali sia alle misurazioni ripetitive.

Manutenzione e verifiche tecniche

Il personale addetto alla manutenzione deve spesso controllare il funzionamento meccanico dei componenti installati.

SAUTER FC consente di misurare direttamente le forze e conservare i risultati per successive valutazioni.

SAUTER FC con banchi prova per la misurazione della forza

Perché utilizzare un banco prova?

Durante una misurazione manuale, i movimenti dell'operatore e la direzione della forza possono influenzare il risultato.

Un banco prova adeguato permette di guidare meglio il movimento e mantenere un allineamento più regolare tra il dinamometro e il campione.

Questa soluzione può migliorare la ripetibilità delle misurazioni.

Vantaggi nelle prove ripetitive

• Applicazione più uniforme della forza.

• Migliore allineamento del componente.

• Riduzione dell'influenza dell'operatore.

• Condizioni di misura più confrontabili.

• Esecuzione pratica di prove consecutive.

• Maggiore controllo della configurazione di prova.

Compatibilità con i banchi prova SAUTER

Secondo il produttore, i dinamometri SAUTER FC possono essere montati su banchi prova SAUTER compatibili con capacità fino a 5 kN.

È comunque necessario verificare la compatibilità meccanica e i carichi ammessi dal dinamometro utilizzato.

Un banco prova con capacità superiore non aumenta la portata nominale dello strumento di misura.

Caratteristiche tecniche della serie SAUTER FC

Dotazione standard e accessori opzionali

I dinamometri SAUTER FC vengono forniti con accessori destinati alle comuni applicazioni di trazione e compressione.

La dotazione standard comprende, tra gli altri:

• Dinamometro digitale SAUTER FC.

• Puntali e accessori di misura standard.

• Asta di prolunga da 90 mm.

• Cavo di interfaccia USB.

• Batteria ricaricabile e alimentatore.

• Valigetta di trasporto.

In funzione dell'applicazione possono essere utili ulteriori puntali, banchi prova e servizi di taratura.

La composizione esatta della fornitura deve essere verificata per il modello selezionato.

Taratura e affidabilità delle misurazioni

Perché è importante la taratura?

Quando i risultati delle misurazioni vengono utilizzati per il controllo qualità o per decisioni tecniche, può essere necessaria una taratura documentata.

La taratura consiste nel confrontare le indicazioni del dinamometro con valori di riferimento appropriati.

Questo processo contribuisce a documentare la riferibilità metrologica dei risultati.

Taratura di fabbrica

Per la serie SAUTER FC sono disponibili servizi di taratura di fabbrica.

Questi possono essere utili per la gestione interna degli strumenti di misura e per le procedure aziendali di assicurazione qualità.

Taratura accreditata

Per i dinamometri SAUTER FC sono disponibili anche servizi di taratura accreditata.

In funzione delle esigenze, la taratura può riguardare la trazione, la compressione oppure entrambe le direzioni di misura.

La scelta deve essere effettuata in base ai requisiti dell'applicazione.

Taratura e verificazione metrologica non sono la stessa cosa

La taratura documenta le caratteristiche metrologiche dello strumento.

Non deve essere confusa con la verificazione metrologica prevista da specifiche disposizioni normative.

Gli obblighi applicabili dipendono dall'utilizzo previsto e dalla normativa di riferimento.

Come scegliere il dinamometro SAUTER FC più adatto

1. Determinare la forza massima

Occorre innanzitutto identificare la forza massima di trazione o compressione prevista durante la prova.

La portata del dinamometro deve coprire tale valore.

2. Valutare la risoluzione necessaria

Per la misurazione di forze relativamente piccole può essere preferibile un modello con una risoluzione di lettura più fine.

La risoluzione non deve tuttavia essere confusa con la precisione di misura.

3. Considerare il controllo delle tolleranze

Se i componenti devono rispettare determinati limiti di forza, la funzione integrata di controllo delle tolleranze può facilitare le verifiche.

4. Valutare la memoria interna

Per le prove ripetitive, la possibilità di memorizzare fino a 500 valori rappresenta un vantaggio pratico.

5. Verificare le esigenze di trasferimento dati

L'interfaccia USB permette di trasferire i risultati a un computer.

L'interfaccia RS-232 offre un'ulteriore possibilità di collegamento a periferiche compatibili.

6. Scegliere il banco prova e gli accessori

Per le misurazioni ripetute o eseguite in condizioni più controllate, può essere utile un banco prova manuale o motorizzato compatibile.

Anche i puntali devono essere scelti in funzione della geometria dei componenti.

7. Definire i requisiti di taratura

A seconda dell'applicazione, può essere richiesta una taratura di fabbrica oppure una taratura accreditata.

Domande frequenti sui dinamometri SAUTER FC

Che cos'è un dinamometro digitale SAUTER FC?

SAUTER FC è una serie di dinamometri digitali per la misurazione delle forze di trazione e compressione, dotati di memoria interna, controllo delle tolleranze e interfacce dati.

Quali portate sono disponibili?

La gamma comprende modelli con portate da 10 N a 1.000 N.

Qual è la precisione dei dinamometri SAUTER FC?

Il produttore dichiara una precisione pari allo 0,3% del fondo scala.

Qual è la frequenza di acquisizione?

La frequenza interna di acquisizione è di 1.000 Hz.

Qual è la differenza tra Track e Peak Hold?

La modalità Track visualizza la forza istantanea. La funzione Peak Hold mantiene disponibile il valore massimo misurato.

È possibile impostare limiti di tolleranza?

Sì. Possono essere impostate soglie inferiori e superiori entro l'intervallo previsto dal produttore.

Come funziona il controllo delle tolleranze?

Segnalazioni acustiche e visive supportano il monitoraggio delle forze rispetto ai limiti configurati.

Quanti valori possono essere memorizzati?

La memoria interna può contenere fino a 500 valori di misura.

SAUTER FC dispone di un'interfaccia USB?

Sì. L'interfaccia USB è inclusa nella dotazione standard.

Il cavo USB è incluso?

Sì. Il cavo di interfaccia USB fa parte della fornitura.

SAUTER FC dispone di un'interfaccia RS-232?

Sì. L'interfaccia RS-232 è presente di serie ed è prevista in particolare per stampanti compatibili.

È possibile trasferire i dati a un computer?

Sì. I valori di misura possono essere trasferiti tramite l'interfaccia USB.

Qual è la velocità massima di trasferimento?

Il produttore indica fino a 200 valori al secondo.

È possibile montare SAUTER FC su un banco prova?

Sì. I dinamometri possono essere installati su banchi prova SAUTER compatibili con capacità fino a 5 kN.

SAUTER FC è adatto al controllo qualità industriale?

Sì. Il controllo delle tolleranze, la memoria interna e le interfacce dati risultano particolarmente utili nelle procedure di verifica ripetitive.

Quali unità di forza sono disponibili?

Sono selezionabili newton (N), chilogrammo-forza (kgf), oncia-forza (ozf) e libbra-forza (lbf).

SAUTER FC funziona con una batteria ricaricabile?

Sì. I dispositivi sono dotati di una batteria ricaricabile integrata.

Qual è l'autonomia della batteria?

Il produttore indica fino a 20 ore di funzionamento senza retroilluminazione.

È disponibile una taratura accreditata?

Sì. Per la serie SAUTER FC sono disponibili servizi di taratura accreditata.

SAUTER FC può misurare forze ridotte?

Sì. Ad esempio, il modello FC 10 offre una portata di 10 N con una risoluzione di 0,01 N.

Quale modello misura fino a 1.000 N?

Il modello SAUTER FC 1K possiede una portata massima di 1.000 N.

Acquistare dinamometri digitali SAUTER FC – Soluzioni professionali per il collaudo meccanico

I dinamometri digitali SAUTER FC combinano la misurazione precisa delle forze di trazione e compressione con funzioni avanzate per il controllo delle tolleranze, la memorizzazione dei risultati e il trasferimento dei dati.

Con cinque portate comprese tra 10 N e 1.000 N, la serie risponde a numerose esigenze nella produzione industriale, nello sviluppo di prodotti, nella manutenzione e nel controllo qualità.

L'elevata frequenza interna di acquisizione, le modalità Track e Peak Hold e le soglie regolabili contribuiscono a organizzare procedure di prova strutturate.

Le interfacce USB e RS-232 offrono ulteriori possibilità per trasferire o stampare i risultati tramite dispositivi compatibili.

La struttura metallica, la batteria ricaricabile e la possibilità di utilizzo con banchi prova adeguati rendono SAUTER FC una soluzione versatile per la misurazione professionale della forza.

Scopri la gamma SAUTER FC e scegli il dinamometro digitale più adatto alle tue esigenze di misura e collaudo.

SAUTER FC – Misura con precisione. Controlla i limiti. Documenta i risultati.
