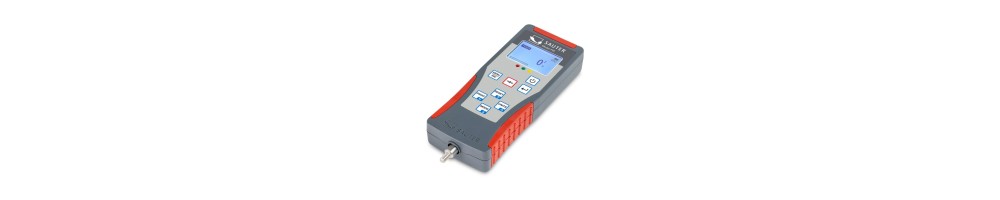

Dinamometri digitali SAUTER FM – Misurazione delle forze di trazione e compressione

Strumenti professionali per prove meccaniche, controllo qualità e laboratori industriali

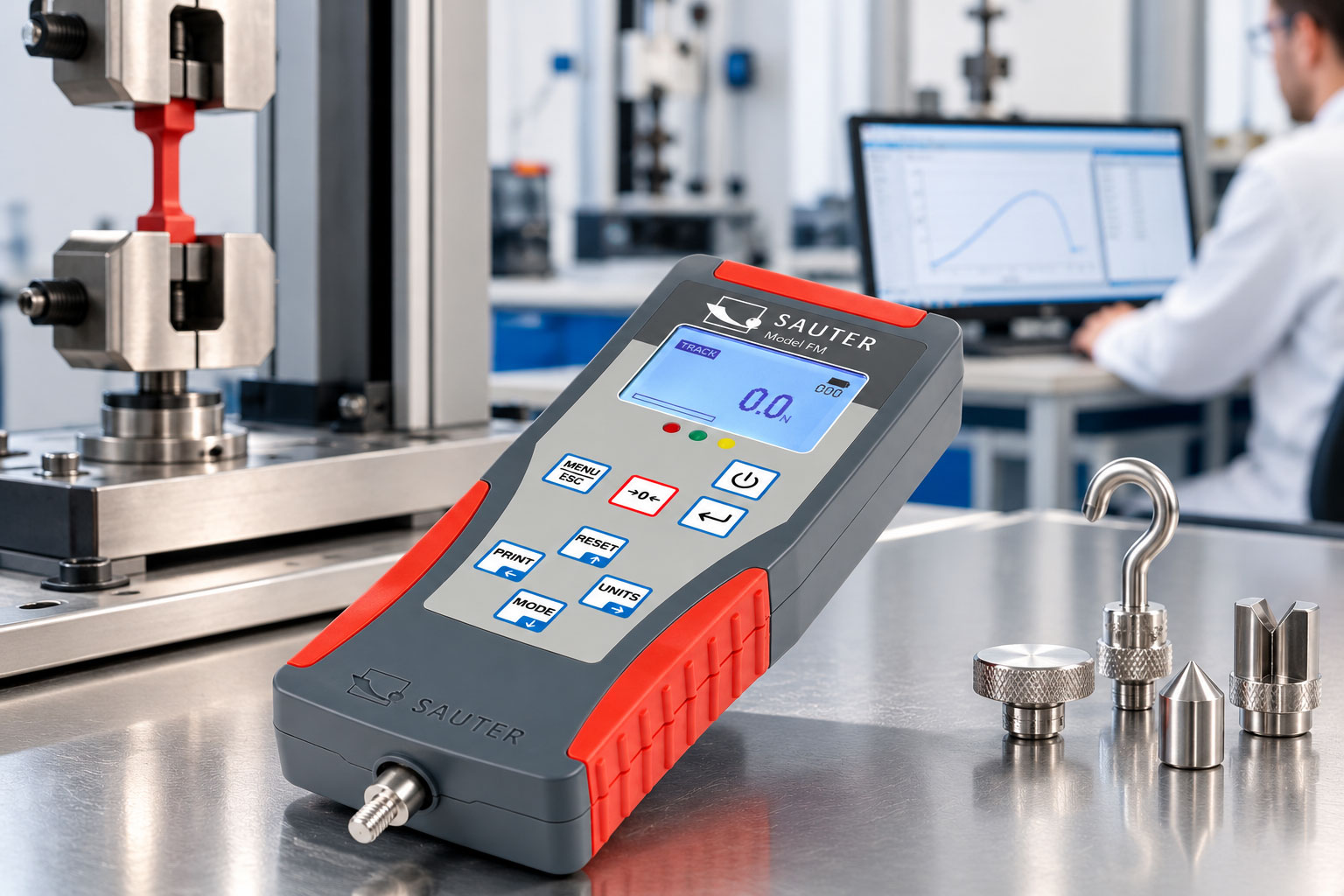

I dinamometri digitali SAUTER FM, sono strumenti professionali progettati per misurare le forze di trazione e compressione nei processi industriali, nei laboratori di prova e nelle attività di ricerca e sviluppo.

La misurazione delle forze rappresenta un elemento fondamentale per verificare il comportamento meccanico dei componenti, controllare la qualità degli assemblaggi e valutare la funzionalità dei prodotti.

La forza necessaria per estrarre un connettore, azionare un interruttore, comprimere una molla o sbloccare un meccanismo può costituire un parametro determinante per la conformità di un componente alle specifiche tecniche.

La serie SAUTER FM risponde a queste esigenze combinando misurazione digitale, funzioni di controllo, memorizzazione dei risultati e possibilità di trasmissione dei dati.

Con 13 varianti e portate massime comprese tra 5 N e 20 kN, la gamma permette di scegliere lo strumento più adatto sia per prove su piccoli componenti sia per applicazioni che richiedono forze elevate.

I modelli con cella di carico integrata offrono una soluzione compatta per misurazioni manuali e prove su banchi compatibili. Le versioni con cella di carico esterna consentono invece di posizionare il sensore separatamente dall'unità di visualizzazione, facilitando l'integrazione in specifiche attrezzature di prova.

La frequenza di misura di 1.000 Hz, la tolleranza dichiarata dello 0,2% del fondo scala, le funzioni Peak Hold e Track e il controllo dei limiti di tolleranza rendono la serie particolarmente interessante per le verifiche tecniche ripetitive.

Una memoria interna fino a 500 valori e le interfacce USB-C e PS/2 ampliano le possibilità di gestione dei risultati.

Il display LCD retroilluminato e reversibile, insieme all'indicatore grafico della capacità di misura, contribuisce a un utilizzo pratico nei reparti produttivi e nei laboratori.

Dall'industria automobilistica alla lavorazione delle materie plastiche, dalla meccanica alla ricerca applicata, i dinamometri SAUTER FM costituiscono una soluzione versatile per la misurazione professionale delle forze.

Principali vantaggi dei dinamometri SAUTER FM

• Misurazione bidirezionale: forze di trazione e compressione con un unico sistema

• 13 varianti disponibili: portate massime da 5 a 20.000 N

• Cella di carico integrata o esterna: configurazioni adatte a differenti applicazioni

• Tolleranza di misura dello 0,2% del fondo scala: prestazione dichiarata dal produttore

• Frequenza di misura di 1.000 Hz: acquisizione rapida delle variazioni di forza

• Funzione Peak Hold: rilevamento del valore massimo misurato

• Modalità Track: visualizzazione continua della forza istantanea

• Controllo delle tolleranze: impostazione dei limiti superiore e inferiore

• Segnalazione visiva: supporto alla valutazione dei risultati

• Memoria interna: fino a 500 valori di misura

• Interfaccia USB-C: trasmissione dei dati a sistemi compatibili

• Interfaccia PS/2: ulteriori possibilità di collegamento

• Display LCD retroilluminato: lettura agevole in diversi ambienti

• Visualizzazione reversibile: adattamento alle differenti posizioni operative

• Indicatore grafico della portata: controllo dell'utilizzo del campo di misura

• Batteria ricaricabile: utilizzo flessibile

• Compatibilità con banchi prova: secondo il modello e la configurazione

• Opzioni di taratura: documentazione metrologica secondo le esigenze applicative

Gamma SAUTER FM – Confronto dei 13 modelli

La serie comprende due configurazioni principali: dinamometri con cella di carico integrata e strumenti con cella di carico esterna.

Dinamometri SAUTER FM con cella di carico integrata

Nei modelli con sensore integrato, la cella di carico e il display sono alloggiati nello stesso strumento.

Questa configurazione è particolarmente adatta alle misurazioni manuali e all'installazione su banchi prova compatibili.

Dinamometri SAUTER FM con cella di carico esterna

I modelli con cella esterna dispongono di un sensore separato dall'unità di visualizzazione.

Questa struttura offre maggiore flessibilità nell'installazione e consente di lavorare con portate superiori.

La tolleranza di misura dichiarata dal produttore è pari allo 0,2% della portata massima.

La risoluzione visualizzata non deve essere confusa con l'accuratezza della misurazione.

Cella di carico integrata – Compattezza e praticità

Misurazioni di trazione e compressione con uno strumento compatto

Nei dinamometri SAUTER FM con cella integrata, il sensore di forza si trova direttamente all'interno del corpo dello strumento.

La struttura compatta facilita le verifiche manuali e i controlli su componenti di dimensioni contenute.

La forza viene applicata mediante accessori appropriati lungo l'asse di misura previsto.

Applicazioni tipiche

• Misurazione della forza di azionamento dei pulsanti

• Controllo di interruttori meccanici

• Prove di estrazione dei connettori

• Verifica delle forze delle molle

• Controllo di componenti plastici

• Prove su meccanismi di chiusura

• Sviluppo di nuovi prodotti

• Controlli qualità ripetitivi

I modelli con cella integrata dispongono di un raccordo filettato maschio M6 per accessori compatibili.

Vantaggi della cella integrata

• Struttura compatta

• Utilizzo manuale pratico

• Possibilità di montaggio su banchi prova compatibili

• Visualizzazione diretta dei risultati

• Adattabilità ai controlli mobili

• Semplicità di utilizzo nelle verifiche quotidiane

Cella di carico esterna – Soluzioni per forze fino a 20 kN

Sensore separato per configurazioni di prova flessibili

Le versioni SAUTER FM con cella esterna sono progettate per applicazioni che richiedono un montaggio meccanico specifico o portate più elevate.

Il sensore può essere installato direttamente nel dispositivo di prova, mentre l'unità di visualizzazione rimane in una posizione accessibile all'operatore.

Le portate disponibili vanno da 1 kN a 20 kN.

Applicazioni industriali

• Prove di trazione su collegamenti meccanici

• Misurazione delle forze di estrazione

• Controllo della tenuta di sistemi di fissaggio

• Prove di compressione su componenti industriali

• Verifica di assemblaggi

• Misurazione delle forze di ritenzione

• Prove in ambito meccanico

• Integrazione in attrezzature dedicate

Vantaggi dei sensori esterni

• Posizionamento indipendente del sensore

• Maggiore libertà di installazione

• Portate di misura superiori

• Display separato dalla zona di carico

• Adattabilità a differenti geometrie

• Integrazione in sistemi di prova personalizzati

La cella deve essere fissata correttamente e caricata secondo la direzione prevista.

SAUTER FM 1K e FM 1K EXT – Quale scegliere?

Entrambi i modelli offrono una portata massima di 1.000 N e una risoluzione di 0,5 N.

La differenza principale riguarda la disposizione della cella di carico.

SAUTER FM 1K: sensore integrato, adatto a misurazioni dirette e sistemi compatti.

SAUTER FM 1K EXT: sensore esterno, indicato quando la cella deve essere montata separatamente.

La scelta dipende soprattutto dalla configurazione meccanica della prova.

Misurazione delle forze di trazione

Verificare le forze di estrazione, ritenzione e separazione

Le prove di trazione consistono nell'applicare una forza di tiro a un componente per valutarne il comportamento meccanico.

Sono utilizzate in numerosi settori industriali per controllare connessioni, fissaggi e assemblaggi.

Forza di estrazione dei connettori

I connettori elettrici e meccanici devono spesso garantire una determinata forza di ritenzione.

Una forza troppo bassa può provocare uno scollegamento accidentale.

Una forza eccessiva può rendere difficoltosa la manutenzione o l'assemblaggio.

Il dinamometro permette di misurare la forza necessaria alla separazione secondo una procedura definita.

Prove su collegamenti dei cavi

Con dispositivi di serraggio adeguati è possibile verificare la forza necessaria per estrarre un cavo o un elemento di collegamento.

L'allineamento della forza è fondamentale per ottenere risultati attendibili.

Molle di trazione

Le molle possono essere sottoposte a una forza di trazione a un allungamento stabilito.

Per confrontare le misure occorre mantenere costanti le condizioni di prova.

Meccanismi di chiusura

La forza necessaria per aprire o sbloccare un meccanismo può essere verificata durante lo sviluppo o il controllo qualità.

Collegamenti a scatto in plastica

I componenti plastici con sistemi di aggancio possono essere sottoposti a prove per determinarne la forza di separazione.

Misurazione delle forze di compressione

Controllare forze di pressione, azionamento e resistenza

La misurazione in compressione riguarda le forze applicate quando un componente viene premuto o sottoposto a un carico.

Forza di azionamento dei pulsanti

La forza richiesta per azionare un pulsante influisce sulla funzionalità e sull'esperienza d'uso.

La misurazione consente di verificarne la conformità alle specifiche.

Molle di compressione

Le molle possono essere compresse fino a una posizione definita per misurare la forza corrispondente.

Un banco prova adeguato aiuta a mantenere condizioni ripetibili.

Assemblaggi meccanici

I componenti possono essere sottoposti a carichi di compressione controllati per verificarne il comportamento.

Componenti plastici

La misurazione delle forze di compressione può essere utilizzata per valutare elementi plastici, meccanismi e sistemi di assemblaggio.

Funzione Peak Hold – Rilevamento della forza massima

Memorizzare il valore di picco durante una prova

In molte applicazioni industriali il parametro più importante è la forza massima raggiunta.

La funzione Peak Hold permette di registrare il valore massimo rilevato.

Applicazioni tipiche

• Forza massima di estrazione

• Forza di sgancio di un meccanismo

• Forza di compressione di una molla

• Forza di azionamento di un interruttore

• Controllo della forza di ritenzione

• Confronto dei valori massimi

Esempio: prova di estrazione di un connettore

Il connettore viene fissato in un'attrezzatura appropriata.

Si applica progressivamente una forza di trazione.

Durante la prova la forza aumenta fino a raggiungere un valore massimo.

La funzione Peak Hold conserva il picco registrato.

Il risultato può essere confrontato con il valore previsto dalla specifica.

La rilevazione dei picchi dipende anche dalla dinamica della prova.

Modalità Track – Visualizzazione continua della forza

Seguire le variazioni durante la misurazione

La modalità Track mostra continuamente la forza istantanea.

Permette all'operatore di osservare le variazioni del carico durante una prova.

È utile per verificare molle, meccanismi e componenti sottoposti a carichi progressivi.

La visualizzazione continua non equivale automaticamente alla registrazione completa di una curva forza-tempo o forza-spostamento.

Frequenza di misura di 1.000 Hz

Acquisizione rapida delle variazioni di forza

La serie SAUTER FM dispone di una frequenza interna di misura di 1.000 Hz.

Ciò corrisponde a 1.000 acquisizioni al secondo.

Questa caratteristica è utile quando la forza varia rapidamente.

Applicazioni

• Azionamento di interruttori

• Sgancio di connettori

• Controllo di meccanismi a scatto

• Rilevamento di picchi

• Verifiche funzionali

• Prove di estrazione

La frequenza interna di misura deve essere distinta dalla velocità di trasmissione dei dati al computer.

Memoria interna fino a 500 valori

Conservare i risultati direttamente nello strumento

Un vantaggio importante della serie SAUTER FM è la memoria interna.

È possibile memorizzare fino a 500 valori di misura.

Questa funzione facilita i controlli ripetitivi e le prove su più componenti.

Vantaggi della memorizzazione

• Conservazione dei risultati

• Supporto alle verifiche successive

• Riduzione delle trascrizioni manuali

• Preparazione all'analisi dei dati

• Confronto di misurazioni

• Organizzazione delle attività di controllo

Esempio: controllo di un lotto produttivo

Un'azienda verifica la forza di azionamento di diversi interruttori.

Ogni componente viene controllato secondo una procedura definita.

I risultati sono memorizzati nel dinamometro.

Successivamente possono essere consultati o trasferiti per ulteriori analisi.

La memoria interna non sostituisce da sola un rapporto di prova completo con identificazione dei campioni e condizioni di misura.

Interfaccia USB-C – Trasmissione digitale dei dati

Integrare la misurazione della forza nei processi di controllo

I dinamometri SAUTER FM dispongono di un'interfaccia USB-C.

Questa connessione permette di trasferire i dati a sistemi compatibili.

Possibili applicazioni

• Trasferimento dei risultati a un computer

• Elaborazione delle misurazioni

• Confronto dei valori

• Preparazione della documentazione di controllo

• Utilizzo di software compatibili

• Integrazione in postazioni di prova

Frequenza di misura e velocità di trasmissione

La frequenza interna è di 1.000 Hz.

La velocità di trasmissione documentata verso un computer è di circa 25 valori al secondo.

Le due caratteristiche non devono essere confuse.

L'interfaccia USB-C non implica quindi la trasmissione individuale di tutte le acquisizioni interne a 1.000 Hz.

Interfaccia PS/2 – Ulteriori possibilità di collegamento

Connessione con dispositivi compatibili

Oltre alla USB-C, la serie SAUTER FM dispone di un'interfaccia PS/2.

Questa amplia le possibilità di collegamento con apparecchiature supportate.

Prima dell'integrazione è necessario verificare le funzioni e le specifiche delle connessioni.

Controllo delle tolleranze – Limiti superiore e inferiore

Verificare rapidamente i risultati rispetto alle specifiche

I dinamometri SAUTER FM consentono di impostare limiti di forza superiori e inferiori.

Questi valori permettono di confrontare le misurazioni con criteri di accettazione definiti.

Una segnalazione visiva supporta la valutazione.

Esempio: controllo di un pulsante

Un produttore stabilisce un intervallo ammissibile per la forza di azionamento.

Durante il controllo viene misurata la forza richiesta.

Il risultato è confrontato con i limiti impostati.

In questo modo è possibile individuare più facilmente i componenti che non rispettano i criteri.

Vantaggi nel controllo qualità

• Criteri di verifica uniformi

• Valutazione rapida

• Supporto ai controlli ripetitivi

• Riduzione dei confronti manuali

• Individuazione delle deviazioni

• Migliore organizzazione delle verifiche

Indicatore grafico della capacità di misura

Controllare l'utilizzo della portata disponibile

I dinamometri SAUTER FM dispongono di un indicatore grafico che mostra la percentuale del campo di misura utilizzata.

Questa informazione affianca il valore numerico della forza.

È particolarmente utile quando il carico aumenta progressivamente.

L'indicatore non sostituisce il rispetto della portata massima.

Display LCD retroilluminato e reversibile

Lettura agevole in differenti posizioni operative

La serie SAUTER FM è dotata di un display LCD retroilluminato con elementi grafici.

La retroilluminazione facilita la lettura in laboratorio e negli ambienti produttivi.

La visualizzazione reversibile consente di adattare l'orientamento del display alle diverse posizioni di utilizzo.

SAUTER FM con banco prova

Migliorare la ripetibilità delle misurazioni

Nelle misurazioni manuali, il movimento dell'operatore, la velocità di applicazione della forza e l'allineamento possono influenzare il risultato.

Un banco prova adeguato permette di controllare meglio questi fattori.

I modelli SAUTER FM con cella integrata possono essere installati su banchi prova SAUTER compatibili, alcuni dei quali con capacità fino a 5 kN.

La portata nominale del dinamometro deve comunque essere sempre rispettata.

Vantaggi del banco prova

• Migliore allineamento della forza

• Riduzione dell'influenza dell'operatore

• Condizioni più uniformi

• Maggiore ripetibilità

• Posizionamento controllato del campione

• Utilizzo di dispositivi di fissaggio

Banchi prova manuali

I banchi manuali sono adatti a prove che richiedono un'applicazione guidata della forza.

Banchi prova motorizzati

I banchi motorizzati possono offrire un movimento più uniforme per determinate verifiche ripetitive.

La compatibilità dipende dalla portata, dai collegamenti meccanici, dalla corsa e dal metodo di prova.

Misurazione forza-spostamento

Alcune applicazioni richiedono la misurazione contemporanea della forza e dello spostamento.

Per registrare una curva forza-spostamento sono necessari sensori e sistemi di acquisizione appropriati.

Il dinamometro da solo non costituisce un sistema completo di analisi forza-spostamento.

SAUTER FM per il controllo qualità industriale

Verificare le caratteristiche meccaniche dei prodotti

Nella produzione industriale, molte caratteristiche funzionali dipendono da forze definite.

Un connettore deve garantire una forza di ritenzione adeguata.

Un pulsante deve richiedere una forza di azionamento conforme.

Un meccanismo di chiusura deve funzionare secondo le specifiche.

I dinamometri SAUTER FM permettono di misurare queste forze nell'ambito di procedure stabilite.

Applicazioni

• Controllo delle forze di estrazione

• Misurazione delle forze di azionamento

• Verifica delle molle

• Controllo dei sistemi di chiusura

• Misurazione delle forze di ritenzione

• Confronto dei lotti

• Controlli funzionali

• Verifica degli assemblaggi

La memoria interna, il controllo delle tolleranze e le interfacce digitali sono particolarmente utili nei processi di controllo strutturati.

SAUTER FM nell'industria automobilistica

Prove su connettori, interruttori e componenti meccanici

Nel settore automotive vengono impiegati numerosi componenti con requisiti meccanici specifici.

I dinamometri SAUTER FM possono supportare le prove di sviluppo e i controlli interni.

Applicazioni tipiche

• Estrazione di connettori elettrici

• Forza di azionamento degli interruttori

• Verifica dei meccanismi di bloccaggio

• Controllo di clip di fissaggio

• Prove su molle

• Assemblaggi plastici

• Componenti dell'abitacolo

• Confronto di prototipi

Per prove soggette a norme specifiche, il sistema completo deve soddisfare i requisiti applicabili.

SAUTER FM nell'industria delle materie plastiche

Controllare agganci, clip e collegamenti a scatto

I componenti plastici sono spesso assemblati mediante clip e sistemi a scatto.

La forza necessaria per agganciarli o separarli può rappresentare un importante parametro di qualità.

I dinamometri SAUTER FM permettono di misurare queste forze con procedure adeguate.

Applicazioni

• Forza di sgancio delle clip

• Prove su chiusure plastiche

• Controllo dei collegamenti

• Verifica di componenti stampati

• Confronto delle geometrie

• Controllo qualità degli assemblaggi

SAUTER FM nell'ingegneria meccanica

Misurare le forze su componenti e gruppi meccanici

Nell'ingegneria meccanica, la misurazione delle forze viene utilizzata per valutare il comportamento di meccanismi e sistemi di fissaggio.

I modelli con cella esterna sono particolarmente interessanti quando occorrono portate elevate o configurazioni di prova specifiche.

Applicazioni

• Prove su collegamenti meccanici

• Misurazione delle forze di ritenzione

• Verifica dei sistemi a molla

• Controllo dei meccanismi

• Prove sugli assemblaggi

• Confronto di soluzioni progettuali

• Verifiche funzionali

SAUTER FM nella ricerca e sviluppo

Analizzare le prestazioni meccaniche dei prototipi

Durante lo sviluppo di un prodotto, la misurazione delle forze aiuta a confrontare differenti soluzioni tecniche.

Può essere utilizzata per valutare il comportamento di un meccanismo o gli effetti di una modifica progettuale.

Applicazioni

• Confronto di prototipi

• Analisi di sistemi a molla

• Misurazione delle forze di azionamento

• Valutazione di sistemi di fissaggio

• Prove di resistenza meccanica

• Controlli funzionali

• Sperimentazioni tecniche

La memoria interna e le interfacce digitali facilitano la successiva elaborazione dei risultati.

Per analisi dinamiche avanzate o curve complete possono essere necessari strumenti aggiuntivi.

SAUTER FM per manutenzione e assistenza tecnica

Verificare le forze durante le attività di controllo

I dinamometri portatili possono essere utili anche durante gli interventi di manutenzione.

Consentono di confrontare le forze di azionamento e verificare determinati meccanismi rispetto a valori di riferimento.

I modelli con cella integrata sono particolarmente pratici per i controlli mobili.

Le versioni con cella esterna possono essere impiegate in attrezzature adatte a carichi superiori.

Caratteristiche tecniche della serie SAUTER FM

Le caratteristiche precise e la dotazione devono essere verificate per ogni riferimento.

Portata, risoluzione e accuratezza – Le differenze

Portata massima

La portata massima indica la forza più elevata misurabile nel campo operativo specificato.

Ad esempio, il SAUTER FM 100 ha una portata massima di 100 N.

Risoluzione di lettura

La risoluzione indica il più piccolo incremento visualizzato.

Per il FM 100 è pari a 0,05 N.

Tolleranza di misura

Il produttore indica una tolleranza dello 0,2% della portata massima.

Per uno strumento da 100 N, questo valore corrisponde a 0,2 N.

Una risoluzione di 0,05 N non significa quindi che l'errore massimo sia pari a 0,05 N.

Come scegliere la portata

Uno strumento con portata molto elevata può offrire una risoluzione meno favorevole quando si misurano forze piccole.

La scelta deve considerare sia la forza massima prevista sia i requisiti metrologici.

Protezione dal sovraccarico e utilizzo sicuro

Preservare la cella di carico

La serie SAUTER FM dispone di una protezione dal sovraccarico dichiarata al 120% della portata massima.

Questo valore non rappresenta un'estensione del campo normale di misura.

Durante l'utilizzo è necessario rispettare la portata nominale.

Raccomandazioni

• Scegliere una portata appropriata

• Applicare la forza lungo l'asse previsto

• Evitare carichi laterali

• Utilizzare accessori compatibili

• Prevenire sovraccarichi improvvisi

• Verificare il fissaggio delle celle esterne

• Rispettare le istruzioni del produttore

Accessori per dinamometri SAUTER FM

Adattare lo strumento alle diverse prove

La scelta degli accessori influisce sulla qualità della misurazione.

Per le prove di trazione possono essere necessari ganci o dispositivi di presa.

Per la compressione possono essere utilizzati puntali, piattelli o elementi di contatto specifici.

Accessori tipici

• Ganci di trazione

• Puntali di compressione

• Morse e dispositivi di fissaggio

• Adattatori meccanici

• Banchi prova compatibili

• Elementi di collegamento

• Servizi di taratura

• Software compatibili per l'analisi dei risultati

La compatibilità dipende dal modello, dalla portata e dai collegamenti meccanici.

Taratura dei dinamometri SAUTER FM

Tracciabilità metrologica delle misurazioni

Nei processi industriali, gli strumenti utilizzati per il controllo qualità possono richiedere una taratura periodica.

La taratura consiste nel confrontare le indicazioni dello strumento con forze di riferimento appropriate.

Le deviazioni vengono documentate.

Taratura di fabbrica

La taratura di fabbrica può essere adatta quando è richiesta una verifica documentata senza una specifica esigenza di accreditamento.

Taratura accreditata

Per applicazioni con requisiti più rigorosi di riferibilità metrologica può essere opportuna una taratura accreditata.

La disponibilità dipende dal modello, dalla portata e dalla direzione di misura.

Taratura e regolazione

La taratura determina e documenta gli scostamenti.

La regolazione modifica il comportamento metrologico dello strumento.

Si tratta di operazioni differenti.

Intervalli di taratura

La periodicità dipende da:

• Frequenza di utilizzo

• Entità dei carichi

• Condizioni ambientali

• Requisiti di qualità

• Procedure interne

• Risultati delle tarature precedenti

SAUTER FM o SAUTER FE – Quale serie scegliere?

Confronto tra due gamme di dinamometri digitali

Entrambe le serie consentono la misurazione delle forze di trazione e compressione.

La serie FM offre però funzioni aggiuntive e portate più elevate.

Quando scegliere SAUTER FE?

La serie FE è adatta alle applicazioni di misurazione standard quando non sono necessarie le funzioni aggiuntive di memoria, trasmissione dati o le portate superiori.

Quando preferire SAUTER FM?

La serie FM è particolarmente interessante quando:

• Occorre memorizzare i risultati

• È richiesta la trasmissione dei dati

• Servono portate fino a 20 kN

• Una cella esterna facilita il montaggio

• Si eseguono controlli ripetitivi

• La misurazione fa parte di un processo qualità strutturato

Come scegliere il dinamometro SAUTER FM più adatto

1. Determinare la forza massima prevista

Identificare il carico massimo che può verificarsi durante la prova.

Considerare anche eventuali picchi.

2. Selezionare la portata

Scegliere uno strumento che copra il campo richiesto con una risoluzione appropriata.

3. Scegliere la configurazione della cella

Una cella integrata è adatta a misurazioni compatte e manuali.

Una cella esterna offre maggiore flessibilità nei montaggi specifici.

4. Valutare l'utilizzo di un banco prova

Un banco adeguato può migliorare la ripetibilità delle verifiche frequenti.

5. Selezionare gli accessori

Morse, ganci e puntali devono essere adatti al campione e ai carichi.

6. Definire la gestione dei dati

Stabilire come memorizzare, trasferire e documentare i risultati.

7. Considerare la taratura

Verificare se sia necessaria una taratura di fabbrica o accreditata.

Domande frequenti sui dinamometri SAUTER FM

Che cos'è un dinamometro digitale SAUTER FM?

È uno strumento elettronico progettato per misurare forze di trazione e compressione. La serie comprende modelli con cella integrata o esterna.

Quali portate sono disponibili?

La gamma comprende 13 varianti con portate massime da 5 N a 20.000 N.

Si possono misurare trazione e compressione con lo stesso strumento?

Sì. Sono supportate entrambe le direzioni di misura.

Qual è la differenza tra cella integrata ed esterna?

La cella integrata è incorporata nel corpo del dinamometro. La cella esterna è installata separatamente e collegata all'unità di visualizzazione.

Quali modelli hanno una cella esterna?

SAUTER FM 1K EXT, FM 3K, FM 5K, FM 10K e FM 20K.

Qual è la tolleranza di misura dichiarata?

Lo 0,2% della portata massima.

Qual è la frequenza di misura?

1.000 Hz.

Quanti valori si possono memorizzare?

Fino a 500 valori di misura.

Quali interfacce sono disponibili?

USB-C e PS/2.

È possibile trasferire i dati a un computer?

Sì, verso sistemi compatibili e con i requisiti software necessari.

A cosa serve la funzione Peak Hold?

Permette di memorizzare il valore massimo della forza registrata durante una prova.

Che cos'è la modalità Track?

È la modalità che visualizza continuamente la forza istantanea.

È possibile impostare limiti di tolleranza?

Sì. Si possono definire limiti superiori e inferiori.

È presente un indicatore della portata?

Sì. Un indicatore grafico mostra l'utilizzo del campo di misura.

Il SAUTER FM può essere utilizzato con un banco prova?

Sì. I modelli con cella integrata possono essere montati su banchi SAUTER compatibili, rispettando la portata dello strumento e i requisiti meccanici.

È adatto alle prove sulle molle?

Sì, utilizzando accessori e procedure appropriati.

Può misurare la forza di estrazione di un connettore?

Sì, con un dispositivo di fissaggio adatto e una procedura definita.

È indicato per il controllo qualità in produzione?

Sì. La memoria, il controllo delle tolleranze e le interfacce digitali sono utili per verifiche ripetitive.

Può registrare curve forza-spostamento?

Una curva completa richiede un sistema di misura dello spostamento e un'acquisizione dati adeguata. Il dinamometro da solo non costituisce un sistema completo forza-spostamento.

Quali unità sono disponibili?

N, kN, kgf e lbf.

Sono disponibili servizi di taratura?

Sì, secondo il modello e la direzione di misura.

Qual è il modello con la portata maggiore?

Il SAUTER FM 20K, con una portata massima di 20 kN.

Qual è la differenza tra SAUTER FM e SAUTER FE?

La serie FM offre memoria interna, interfacce digitali, tolleranza dichiarata dello 0,2% del fondo scala e varianti con cella esterna fino a 20 kN.

Acquistare dinamometri digitali SAUTER FM presso SMI

I dinamometri digitali SAUTER FM combinano misurazione professionale delle forze, funzioni di controllo e possibilità di gestione dei risultati.

Con 13 varianti da 5 N a 20 kN, la gamma copre sia le prove su piccoli componenti sia le verifiche meccaniche che richiedono portate superiori.

I modelli con cella integrata offrono compattezza e praticità, mentre le versioni con cella esterna permettono un'integrazione più flessibile nei sistemi di prova.

La frequenza di misura di 1.000 Hz, le funzioni Peak Hold e Track, il controllo delle tolleranze e la memoria interna contribuiscono all'efficienza delle verifiche.

Le interfacce USB-C e PS/2 ampliano le possibilità di utilizzo dei dati.

Dall'automotive all'industria delle materie plastiche, dalla meccanica ai laboratori di ricerca, la serie SAUTER FM rappresenta una soluzione versatile per la misurazione delle forze di trazione e compressione.

Scopri i modelli SAUTER FM e scegli il dinamometro digitale più adatto alla portata richiesta, alla configurazione del sensore e alle esigenze di controllo qualità.

SAUTER FM – Tecnologia digitale per la misurazione professionale delle forze.
